Предварительный осмотр

  1. Дорожные испытания автомобиля.
    • Если имеются какие-либо проблемы с регулировкой подвески или высотой дорожного просвета, ОБРАЩАЙТЕСЬ к Таблице симптомов: Система подвески.
    • Подтвердите беспокойство клиента, проведя дорожное испытание на гладкой дороге. Если присутствуют какие-либо вибрации, ОБРАТИТЕСЬ к Таблице признаков: НВХ.
  1. Осмотрите шины.
    • Проверьте давление в шинах при всех нормальных нагрузках в автомобиле и на холодных шинах. СМ. этикетку VC.
    • Убедитесь, что размер всех шин соответствует спецификации. СМ. этикетку VC.
    • Осмотрите шины на наличие неправильного износа и повреждений. УСТАНОВИТЕ новые шины по мере необходимости.
  1. Осмотрите шасси и днище.
    • Удалите чрезмерное скопление грязи, грязи или дорожных отложений с шасси и днища.
    • Компоненты передней или задней подвески.
    • Крепление(я) подвески.
    • Неправильное использование пружины Пружина(и).
    • Амортизаторы).
    • Стойки.
    • Втулка(и) подвески.
    • Компоненты системы рулевого управления.
    • Подшипник колеса и ступица колеса.
  1. Проверка вторичного оборудования.
    • Проверьте послепродажные изменения в рулевом управлении, подвеска, а также компоненты колес и шин (такие как соревновательные или тяжелые долг). Технические характеристики, приведенные в данном руководстве, не относятся к автомобилям оснащены послепродажным оборудованием.

Таблица симптомов: система подвески

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Состояние Возможные источники Действия
Транспортное средство заносит / тянет См. процедуру диагностики. ПЕРЕЙТИ к пинпойнт-тесту А
Бродить Перегруженный, неравномерно или неправильно загруженный автомобиль УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.

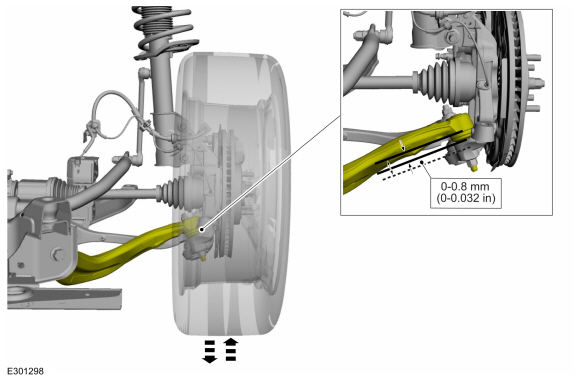

Шаровые шарниры) ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
Повреждены или отсутствуют опорные подшипники передней стойки УСТАНОВИТЕ новый подшипник(и) опоры передней стойки, если это необходимо.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Ослабленный, изношенный или поврежденный подшипник(и) переднего колеса ПРОВЕРЬТЕ колесные подшипники. УСТАНОВИТЕ новые колесные подшипники, если это необходимо.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
Ослабленные, изношенные или поврежденные компоненты подвески УСТАНОВИТЕ новый(е) компонент(ы) подвески по мере необходимости.
Ослабленные крепления подвески

ПРИМЕЧАНИЕ: Не смазывайте крепежные детали.

ПРОВЕРЬТЕ крепления подвески. ЗАТЯНИТЕ в соответствии со спецификацией.
Компоненты рулевого управления ПРОВЕРЬТЕ систему рулевого управления. УСТАНОВИТЕ новые компоненты по мере необходимости.
Развал-схождение (чрезмерное общее переднее схождение) ОТРЕГУЛИРОВАТЬ по мере необходимости. Передняя регулировка схождения
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
Регулировка схождения задних колес СМ.: Регулировка схождения задних колес (204-00 Система подвески — Общая информация, Общие процедуры).
Переднее дно или низкая езда Изношенные, поврежденные или неподходящие пружины ИЗМЕРЬТЕ высоту дорожного просвета.
СМ.: Измерение дорожного просвета (Система подвески 204-00 — Общая информация, Общие процедуры).
УСТАНОВИТЕ новые пружины по мере необходимости. СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Изношена передняя стойка(и) УСТАНОВИТЕ новые стойки по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Ненормальный/неправильный износ шин Неправильное давление в шинах (быстрый износ центрального ребра или внутреннего и внешнего края) ОТРЕГУЛИРОВАТЬ давление в шинах. ОБРАЩАЙТЕСЬ к этикетке VC.
Неправильные интервалы замены шин Правильные интервалы замены шин см. в литературе для владельцев.
  • Скоростной поворот
  • Чрезмерное переднее или заднее схождение (износ внутренней или внешней кромки)
  • Чрезмерный отрицательный или положительный развал (износ внутренней или внешней кромки)

СМ.: Колеса и шины (204-04A Колеса и шины, диагностика и испытания).
Компоненты передней или задней подвески ПРОВЕРЬТЕ переднюю и заднюю подвеску система. ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые компоненты подвески, если это необходимо.
Тугое рулевое управление, плохая возвратность Поврежден или изношен подшипник(и) опоры передней стойки УСТАНОВИТЕ новый подшипник(и) опоры передней стойки, если это необходимо.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Связывание шаровых шарниров ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
Компоненты рулевого управления ПРОВЕРЬТЕ систему рулевого управления. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Рулевое колесо не по центру Неравное переднее или заднее схождение (из стороны в сторону) ПРОВЕРЬТЕ настройки схождения. ОТРЕГУЛИРОВАТЬ по мере необходимости. Передняя регулировка схождения
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
Регулировка схождения задних колес СМ.: Регулировка схождения задних колес (204-00 Система подвески — Общая информация, Общие процедуры).
Компоненты рулевого управления ПРОВЕРЬТЕ систему рулевого управления. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Покачиваться или катиться Перегруженный, неравномерно или неправильно загруженный автомобиль УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.
Ослабление колесных гаек ЗАТЯНИТЕ колесные гайки в соответствии со спецификацией.
СМ.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
Стойка(и) или амортизатор(ы) УСТАНОВИТЕ новые стойки или амортизаторы по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Ослаблены болты крепления кронштейна стабилизатора к раме ЗАТЯНИТЕ болты в соответствии со спецификацией.
СМ.: Передний стабилизатор поперечной устойчивости (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний стабилизатор поперечной устойчивости (204-01B Передняя подвеска — полный привод, Снятие и установка).
Износ втулок или тяг стабилизатора поперечной устойчивости УСТАНОВИТЕ новые втулки или тяги стабилизатора поперечной устойчивости, если это необходимо.
СМ.: Передний стабилизатор поперечной устойчивости (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний стабилизатор поперечной устойчивости (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Тяга переднего стабилизатора (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Тяга переднего стабилизатора поперечной устойчивости (204-01B Передняя подвеска — полный привод, снятие и установка).
Поврежден или сломан стабилизатор поперечной устойчивости УСТАНОВИТЕ новый стабилизатор поперечной устойчивости, если это необходимо.
СМ.: Передний стабилизатор поперечной устойчивости (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний стабилизатор поперечной устойчивости (204-01B Передняя подвеска — полный привод, Снятие и установка).
Изношенная пружина (и) УСТАНОВИТЕ новые пружины по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Автомобиль наклоняется в одну сторону Неравномерно загруженный или перегруженный автомобиль УВЕДОМИТЬ клиента о неправильной загрузке автомобиля.
Компоненты передней или задней подвески ПРОВЕРЬТЕ системы передней и задней подвески. УСТАНОВИТЕ новые компоненты подвески по мере необходимости.
Неправильный дорожный просвет ведущих осей. Наклон из стороны в сторону вне спецификации ИЗМЕРЬТЕ высоту дорожного просвета.
СМ.: Измерение дорожного просвета (Система подвески 204-00 — Общая информация, Общие процедуры).
ПРОВЕРЬТЕ системы передней и задней подвески. ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые компоненты по мере необходимости.
  • Если явная причина наблюдаемого или зарегистрированного состояние обнаружено, устраните причину (если возможно) перед тем, как перейти к следующий шаг.
  • Если неисправность визуально не очевидна, СМ. Таблицу признаков или СМ. Таблицу признаков: NVH.

Таблица симптомов: NVH

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

НВХ симптомы должны быть идентифицированы с использованием диагностических инструментов, которые доступный. Для получения списка этих инструментов, объяснения их использования и глоссарий общих терминов, глоссарий терминов
СМ.: Шум, вибрация и жесткость (NVH) (100-04 Шум, вибрация и резкость, диагностика и испытания).
Поскольку возможно, что любая из нескольких систем может быть причиной симптом, может быть необходимо использовать процесс устранения типа диагностический подход для определения ответственной системы. Если это не причинную систему симптома СМ.: Шум, вибрация и резкость (NVH) (100-04 Шум, вибрация и резкость, диагностика и тестирование).
для следующей вероятной системы и продолжить диагностику.

Дополнительный диагностика может быть необходима для дальнейшей изоляции проблемы. Ан можно использовать электронный инструмент для прослушивания, такой как Chassis Ear®. Следовать инструкции производителя инструмента и возможные источники, указанные в следующую диаграмму NVH, чтобы определить точки подключения.

Состояние Возможные источники Действия
Шум передней подвески — скрип, скрип или дребезжащий шум. Происходит в основном на кочках или неровной дороге из-за подвеска движется вверх/вниз. Верхняя гайка стойки ПРОВЕРЬТЕ и ЗАТЯНИТЕ в соответствии со спецификацией.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Jounce бампер ПРОВЕРЬТЕ, СМАЗЬТЕ или УСТАНОВИТЕ новые компоненты по мере необходимости.
Изоляторы стабилизатора поперечной устойчивости и/или тяги стабилизатора поперечной устойчивости ПРОВЕРЬТЕ втулки в неправильном положении, изоляторы или установочные штифты. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Передний стабилизатор поперечной устойчивости (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний стабилизатор поперечной устойчивости (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Тяга переднего стабилизатора (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Тяга переднего стабилизатора поперечной устойчивости (204-01B Передняя подвеска — полный привод, снятие и установка).
Рулевой механизм и/или наконечники рулевой тяги ПРОВЕРЬТЕ рулевой механизм и наконечники рулевых тяг. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Передний тормозной суппорт ПРОВЕРЬТЕ суппорт(ы) переднего тормоза.
СМ.: Тормозная система (206-00 Тормозная система - Общая информация, диагностика и проверка).
Нижний рычаг/шаровая опора ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
Центр ПРОВЕРЬТЕ ступицу(и). ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
Вытяжная система ПРОВЕРЬТЕ выхлопную систему.
СМ.: Выхлопная система (309-00A Выхлопная система — 2,3 л EcoBoost (201 кВт/273 л. с.), диагностика и проверка).
СМ.: Выхлопная система (309-00B Выхлопная система — 3,0 л EcoBoost, диагностика и тестирование).
СМ.: Выхлопная система (309-00C Выхлопная система — 3,3 л Duratec-V6, Диагностика и проверка).
СМ.: Выхлопная система (309-00D Выхлопная система — 3,3 л Duratec-V6 — Hybrid (BP), диагностика и проверка).
Крепления силового агрегата ПРОВЕРЬТЕ опоры силового агрегата.
СМ.: Двигатель (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01B — 3,0 л EcoBoost, диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01C — 3,3 л Duratec-V6, диагностика и проверка).
СМ.: Двигатель (Двигатель 303-01D — 3,3 л Duratec-V6 — гибридный (BP), диагностика и тестирование).
Штифт(ы) подрамника, сварные швы или изоляторы ПРОВЕРЬТЕ подрамник. ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
Шум задней подвески — скрип, скрип или дребезжащий шум. Происходит в основном на кочках или неровной дороге из-за подвеска движется вверх/вниз. Ослаблен или поврежден задний амортизатор(ы) или втулка(и) амортизатора ПРОВЕРЬТЕ задний амортизатор(ы) или втулка(и) амортизатора. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Поврежденная(ые) пружина(и) или опора(ы) пружины ПРОВЕРЬТЕ заднюю пружину(и) и опору(и) пружины. ЗАМЕНИТЕ поврежденные компоненты при необходимости.
СМ.: Пружина (204-02 Задняя подвеска, снятие и установка).
Поврежденные или изношенные втулки рычагов подвески ПРОВЕРЬТЕ втулки заднего рычага. ЗАМЕНИТЕ поврежденные или изношенные компоненты по мере необходимости.
СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).
СМ.: Верхний рычаг (204-02 Задняя подвеска, снятие и установка).
Износ или повреждение втулки (втулок) или тяги стабилизатора поперечной устойчивости ПРОВЕРЬТЕ втулку (втулки) стабилизатора поперечной устойчивости или ссылка(и). ЗАМЕНИТЕ поврежденные или изношенные компоненты по мере необходимости.
СМ.: Задний стабилизатор поперечной устойчивости (204-02 Задняя подвеска, снятие и установка).
СМ.: Тяга заднего стабилизатора (204-02 Задняя подвеска, снятие и установка).
Шум в передней подвеске при поворотах - хруст или треск. Возникает в результате приостановки скручивание и изгибание. Верхняя гайка стойки ПРОВЕРЬТЕ и ЗАТЯНИТЕ в соответствии со спецификацией.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
Изношен или поврежден подшипник(и) передней стойки ПРОВЕРЬТЕ на наличие изношенных или поврежденных подшипников стойки. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Спиральная пружина ПРОВЕРЬТЕ пружины. ЗАМЕНИТЕ при необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Кронштейны стойки или сиденье(я) ПРОВЕРЬТЕ кронштейны стоек или сиденья. РЕМОНТ при необходимости.
Стабилизатор поперечной устойчивости ПРОВЕРЬТЕ стабилизатор поперечной устойчивости. ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Передний стабилизатор поперечной устойчивости (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний стабилизатор поперечной устойчивости (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний стабилизатор поперечной устойчивости (204-02 Задняя подвеска, снятие и установка).
Рулевой механизм ПРОВЕРЬТЕ рулевой механизм.
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
Наконечники рулевой тяги ПРОВЕРЬТЕ наконечники рулевых тяг. УСТАНОВИТЕ новые компоненты по мере необходимости.
СМ.: Наконечник поперечной рулевой тяги (211-02 Усилитель рулевого управления, снятие и установка).
Центр ПРОВЕРЬТЕ ступицу(и). ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
Нижний рычаг/шаровая опора ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).
СМ.: Верхний рычаг (204-02 Задняя подвеска, снятие и установка).
Шум в передней подвеске при поворотах — Хрустящий лязг или ворчание из передней подвески, возникающие при поворот до упора влево или вправо. Рулевые упоры Нормальное состояние. Никаких действий не требуется.
Шум при торможении — возникают шумы во время этого состояния в результате направленной назад и вниз силы, приложенной к подвеска и подрамник, такие как сила, направленная назад, приложенная к нижнему рычаг управления. Передний тормозной суппорт ПРОВЕРЬТЕ суппорт(ы) переднего тормоза.
СМ.: Тормозная система (206-00 Тормозная система - Общая информация, диагностика и проверка).
Центр ПРОВЕРЬТЕ ступицу(и). ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
Изоляторы подрамника ПРОВЕРЬТЕ подрамник. ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
Нижний рычаг/шаровая опора ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).
СМ.: Верхний рычаг (204-02 Задняя подвеска, снятие и установка).
Крепления силового агрегата ПРОВЕРЬТЕ опоры силового агрегата.
СМ.: Двигатель (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01B — 3,0 л EcoBoost, диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01C — 3,3 л Duratec-V6, диагностика и проверка).
СМ.: Двигатель (Двигатель 303-01D — 3,3 л Duratec-V6 — гибридный (BP), диагностика и тестирование).
Шум при разгоне — Шумы возникающие в этом состоянии в результате крутящего момента и изгиба трансмиссии, например, крутящий момент на опорах силового агрегата при ускорении. Кузов (внутреннее крыло, переборка, швы и сварные швы) ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ при необходимости.
Центр ПРОВЕРЬТЕ ступицу(и). ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
Крепления силового агрегата ПРОВЕРЬТЕ опоры силового агрегата.
СМ.: Двигатель (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01B — 3,0 л EcoBoost, диагностика и тестирование).
СМ.: Двигатель (Двигатель 303-01C — 3,3 л Duratec-V6, диагностика и проверка).
СМ.: Двигатель (Двигатель 303-01D — 3,3 л Duratec-V6 — гибридный (BP), диагностика и тестирование).
Вытяжная система ПРОВЕРЬТЕ выхлопную систему.
СМ.: Выхлопная система (309-00A Выхлопная система — 2,3 л EcoBoost (201 кВт/273 л. с.), диагностика и проверка).
СМ.: Выхлопная система (309-00B Выхлопная система — 3,0 л EcoBoost, диагностика и тестирование).
СМ.: Выхлопная система (309-00C Выхлопная система — 3,3 л Duratec-V6, Диагностика и проверка).
СМ.: Выхлопная система (309-00D Выхлопная система — 3,3 л Duratec-V6 — Hybrid (BP), диагностика и проверка).
Штифт(ы) подрамника, сварные швы или изоляторы ПРОВЕРЬТЕ подрамник. ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
Шум при въезде на проезжую часть или проезд по ямам или впадинам — Шумы, возникающие при этом состояние результат в результате перекоса кузова, подрамника или подвески или деформации, такие как напряжение сварных швов кузова. Кузов (внутреннее крыло, переборка, швы и сварные швы) ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ при необходимости.
Ссылки стабилизатора поперечной устойчивости ПРОВЕРЬТЕ тяги стабилизатора поперечной устойчивости. УСТАНОВИТЕ новые тяги стабилизатора поперечной устойчивости, если это необходимо.
СМ.: Тяга переднего стабилизатора (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Тяга переднего стабилизатора поперечной устойчивости (204-01B Передняя подвеска — полный привод, снятие и установка).
СМ.: Тяга заднего стабилизатора (204-02 Задняя подвеска, снятие и установка).
Штифт(ы) подрамника, сварные швы или изоляторы ПРОВЕРЬТЕ подрамник. ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ при необходимости.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
Кланк или треск или стук/стук — шум может можно рассматривать как незакрепленную часть, ударяющуюся о соседнюю часть или закрепленную часть расшатывается при приложении силы. Кланк часто бывает ритмичным, повторяемый и металлический характер. Ослабленные застежки ПРОВЕРЬТЕ, нет ли ослабленных гаек или болтов.
Изношенные или поврежденные втулки ПРОВЕРЬТЕ на наличие смещенных или поврежденных компонентов.
Стойки и амортизаторы ПРОВЕРЬТЕ на наличие изношенных или поврежденных стоек или амортизаторов. ЗАМЕНИТЕ при необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
Спиральная пружина или седло пружины смещены ПРОВЕРЬТЕ на наличие смещенных или поврежденных компонентов. ОТРЕГУЛИРОВАТЬ или ЗАМЕНИТЬ при необходимости.
Изношенный или поврежденный шаровой(ые) шарнир(ы) ВЫПОЛНИТЕ проверку шаровой опоры.
СМ.: Система подвески (204-00 Система подвески — общая информация, диагностика и проверка).
УСТАНОВИТЕ новые рычаги подвески по мере необходимости. СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).
СМ.: Верхний рычаг (204-02 Задняя подвеска, снятие и установка).
Дребезг — шум возникает в основном на кочках, неровные дороги или неровные поверхности на малых скоростях (например, парковка). А хрип часто представляет собой быстрый, повторяющийся звук, который может быть металлическим или неметаллический характер.
  • Ослабленные крепления или кронштейны
  • Ослабленные или поврежденные передние стойки, амортизатор(ы) или втулка(и) амортизатора, пылезащитный чехол(и), джунс бампер(а)
  • Повреждена пружина или опора пружины
  • Повреждена или изношена втулка (втулки) рычага управления/радиуса.
  • Изношенные или поврежденные втулки или тяги стабилизатора поперечной устойчивости
ПРОВЕРЬТЕ, нет ли ослабленных гаек или болтов. ЗАТЯНУТЬ к спецификации. ПРОВЕРЬТЕ на наличие смещенных или поврежденных компонентов. ОТРЕГУЛИРОВАТЬ или УСТАНОВИТЬ новые компоненты по мере необходимости.
Вой, рев или стон — обычно шум происходит на скорости более 30 миль в час и часто более заметен при повороте руля. Ослабленные или поврежденные подшипники колес ПРОВЕРЬТЕ подшипник(и) переднего или заднего колеса. УСТАНОВИТЕ новые подшипники, если необходимо.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).
Шимми Ослабление колесных гаек ЗАТЯНИТЕ гайку(и) в соответствии со спецификацией.
СМ.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
Ослаблен крепеж(и) передней подвески ЗАТЯНИТЕ крепежные детали в соответствии со спецификацией.
Ослаблен подшипник(и) переднего колеса ПРОВЕРЬТЕ подшипник(и) переднего колеса. УСТАНОВИТЕ новые подшипники, если необходимо.
СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Подшипник колеса и ступица колеса (204-02 Задняя подвеска, снятие и установка).
Стойка(и) или амортизатор(ы) ПРОВЕРЬТЕ на наличие изношенных или поврежденных стоек или амортизаторов. ЗАМЕНИТЕ при необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Шимми — наиболее заметно на выбеге/торможении. Также тяжелое состояние рулевого управления Чрезмерный положительный кастер ПРОВЕРЬТЕ переднюю подвеску. ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новые компоненты подвески, если это необходимо.
Грубая / суровая поездка Неправильное давление в шинах ОТРЕГУЛИРОВАТЬ давление в шинах. ОБРАЩАЙТЕСЬ к этикетке VC.
Стойка(и) или амортизатор(ы) ПРОВЕРЬТЕ на наличие изношенных или поврежденных стоек или амортизаторов. ЗАМЕНИТЕ при необходимости.
СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Задний амортизатор (204-02 Задняя подвеска, снятие и установка).
Весна (ы) ИЗМЕРЬТЕ высоту дорожного просвета.
СМ.: Измерение дорожного просвета (Система подвески 204-00 — Общая информация, Общие процедуры).
УСТАНОВИТЕ новые пружины по мере необходимости. СМ.: Передняя стойка и пружина в сборе (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Передняя стойка и пружина в сборе (204-01B Передняя подвеска — полный привод, Снятие и установка).
СМ.: Пружина (204-02 Задняя подвеска, снятие и установка).
Поврежденный(е) компонент(ы) подвески УСТАНОВИТЕ новый(е) компонент(ы) подвески по мере необходимости.
Вздрагивание — возникает при разгоне с малой скорости или при остановке. Неправильный дорожный просвет, вызывающий неправильный угол трансмиссии ПРОВЕРЬТЕ угол привода.
СМ.: Измерение угла приводного вала (205-01 Приводной вал, Общие процедуры).

Точные тесты

Обзор диагностики

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


ТОЧНЫЙ ТЕСТ A: МАШИНЫ ЗАНИМАЕТСЯ, ТЯГАЕТ

Возможные источники

  • Неравномерно загруженный автомобиль
  • Давление в шинах
  • Силы шин
  • Тормозное сопротивление
  • Неправильная установка автомобиля
  • Погнутые/поврежденные компоненты автомобиля
  • Рулевая система
A1 ПРОВЕРКА НА НЕРАВНОМЕРНО ЗАГРУЗЕННЫЙ АВТОМОБИЛЬ
  • Визуально проверьте автомобиль на наличие неравномерной нагрузки.

Автомобиль загружен неравномерно?
Да СООБЩИТЕ клиенту о неравномерной нагрузке.
Нет ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ ДАВЛЕНИЕ В ШИНАХ И СОСТОЯНИЕ ШИН
  • Проверьте давление в шинах. Коды сертификации транспортных средств (VC)
    СМ.: Идентификационные коды (100-01 Идентификационные коды, описание и работа).
    Проверьте шины на предмет неравномерного/аномального износа. Таблица признаков: Износ шин СМ.: Колеса и шины (204-04A Колеса и шины, Диагностика и проверка).

Давление в шинах и состояние шин в норме?
Да ПЕРЕЙТИ к A3
Нет ОТРЕГУЛИРУЙТЕ давление в шинах до указанного значения или, при необходимости, УСТАНОВИТЕ новые шины.

A3 ИЗОЛЯЦИЯ ШИНЫ СОСТОЯНИЕ ДВИГАТЕЛЯ/НАТЯГИВАНИЯ
  • Перекрестите переднее колесо и шины в сборе слева направо.

Автомобиль дрейфует/тянет?
Да Если автомобиль сносит/тянет навстречу направлении, силы в шинах вызывают снос/тяговое усилие. ПОВЕРНИТЕ колесо и шины в сборе спереди назад. Если автомобиль сносит/въезжает в одну и ту же направление, ПЕРЕЙДИТЕ к A4
Нет Силы шин вызывали снос/тяговое усилие, и проблема была устранена.

A4 ПРОВЕРКА ТОРМОЗНОГО СОПРОТИВЛЕНИЯ
  • Прокрутите вручную все четыре колеса и шины в сборе и проверьте сопротивление тормозов.

Колеса свободно крутятся?
Да ПЕРЕЙТИ к A6
Нет
СМ.: Тормозная система (206-00 Тормозная система - Общая информация, диагностика и проверка).
для диагностики состояния тормозного сопротивления

A5 ПРОВЕРЬТЕ НА ПОВРЕЖДЕНИЕ / ПОВРЕЖДЕНИЕ КОМПОНЕНТОВ АВТОМОБИЛЯ
  • Визуально проверьте автомобиль на наличие погнутых/поврежденных компонентов.

Осмотрите задний нижний рычаг на предмет погнутости/повреждения.
Да Замените погнутый/поврежденный задний нижний рычаг.
СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
Нет ПЕРЕЙТИ к A6

A6 ПРОВЕРКА САЛОСОВАНИЯ КОЛЕСА
  • Используя оборудование для развал-схождения и инструкции производителя, проверьте развал-схождение.

Развал-схождение не соответствует спецификации?
Да ОТРЕГУЛИРУЙТЕ выравнивание по мере необходимости.
СМ.: Регулировка схождения передних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
Нет Таблица симптомов
СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).
для диагностики состояния дрейфа / тяги / блуждания системы рулевого управления.


Тесты компонентов

Осмотр шарового шарнира

  1. Перед проверкой шаровых шарниров на предмет износа проверьте колесные подшипники. При необходимости установите новый подшипник колеса.
    СМ.: Подшипник переднего колеса и ступица колеса (204-01A Передняя подвеска — задний привод, Снятие и установка).
    СМ.: Подшипник переднего колеса и ступица колеса (204-01B Передняя подвеска — полный привод, Снятие и установка).

  1. ПРИМЕЧАНИЕ: Для получения точных измерений необходимо подвеска должна быть в полном отскоке под весом автомобиля поддерживается рамой.

    Поднимите и поддержите автомобиль за раму, чтобы колеса могли висеть в исходном положении.
    СМ.: Подъем и подъем - Обзор (100-02 Подъем и подъем, описание и работа).
  1. Осмотрите шаровой шарнир и пыльник шарового шарнира на наличие повреждений.
    • Если шаровой шарнир или пыльник шарового шарнира повреждены, при необходимости установите новый нижний рычаг подвески.
      СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
      СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
      СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
      СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
      СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).

  1. УВЕДОМЛЕНИЕ: Не используйте какие-либо инструменты или оборудование для перемещения колеса. шин в сборе или компонентов подвески при проверке относительной движение. Возможно повреждение подвески. Использование инструментов или оборудования также создаст относительное движение, которого может не быть при использовании руки сила. Относительное перемещение должно измеряться только с помощью силы руки.

    Осмотрите шаровой шарнир на относительное перемещение, попеременно тянуть вниз и толкать вверх нижний рычаг рукой. Обратите внимание на любое относительное вертикальное перемещение между поворотным кулаком и нижний рычаг на нижнем шаровом шарнире.
    • Если относительное движение не ощущается или не видно, шаровой шарнир в порядке. Не устанавливайте новый нижний рычаг подвески.
    • Если обнаружено относительное перемещение, перейдите к шагу 5.

  1. ПРИМЕЧАНИЕ: Для получения точных измерений циферблат индикатор должен быть выровнен как можно ближе к вертикальной оси (центральная линия) шарового шарнира.

    Чтобы измерить прогиб шарового шарнира, прикрепите подходящий циферблат. индикатор с гибким рычагом между нижним рычагом подвески и поворотный кулак или шпилька шаровой опоры.
  1. Измерьте деформацию шарового шарнира, пока ассистент вручную толкает вверх и вниз нижний рычаг подвески.
    • Если прогиб превышает спецификацию, необходимо установить новый нижний рычаг подвески.
      СМ.: Передний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
      СМ.: Передний нижний рычаг (204-01B Передняя подвеска — полный привод, Снятие и установка).
      СМ.: Задний нижний рычаг (204-01A Передняя подвеска — задний привод, Снятие и установка).
      СМ.: Задний нижний рычаг (204-01B Передняя подвеска — полный привод, снятие и установка).
      СМ.: Нижний рычаг (204-02 Задняя подвеска, снятие и установка).
    • Если отклонение соответствует спецификации, никаких дальнейших действий не требуется.

Технические характеристики

Основные Характеристики ПРИМЕЧАНИЕ: Размеры указаны при снаряженной нагрузке. Снаряженная нагрузка определяется как "полные рабочие жидкости, полный топливный бак(и), без пассажиров и без груза"...

Общие процедуры — регулировка развала и кастера передних колес

Специальные инструменты) / Общее оборудование Система регулировки колес Корректирование УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на производительность жизненно важных компонентов и систем...

Дополнительная информация:

Руководство по эксплуатации Ford Explorer 2020-2023: Климат


Коснитесь кнопки климат-контроля на сенсорном экране, чтобы получить доступ к функциям климат-контроля. Примечание. Вы можете переключать единицы измерения температуры между градусами Фаренгейта и Цельсия. См. Настройки. Доступ к меню климат-контроля Коснитесь кнопки, чтобы получить доступ к дополнительным элементам управления передней климатической системой...

Руководство по эксплуатации Ford Explorer 2020-2023: Багажник сзади под полом (при наличии)


Система управления грузом (при наличии) Система находится в полу грузового отсека. Поднимите ручку, чтобы открыть. Регулируемый пол грузового отсека (при наличии) В автомобилях с запасным колесом стандартного размера пол багажного отделения можно отрегулировать в двух положениях. Вы можете разместить переднюю часть грузового пола либо на, для высокого положения, либо ниже, для низкой посадки выступы за задними сиденьями...

Категории

Дворники

Нажмите рычаг вверх или вниз для работы стеклоочистители.

A - Однократное стирание.

читать далее

Каталог запчастей к Ford Explorer
