Ford Explorer: Система подвески — Общая информация / Общие процедуры — Регулировка переднего развала и угла наклона

Специальные инструменты) / Общее оборудование

Корректирование

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

ПРИМЕЧАНИЕ: Перед регулировкой развала проверьте шины на правильное давление. Осмотрите шины на наличие неправильного износа или повреждений. Осмотрите компоненты передней подвески на наличие износа или повреждений.

1. Используя оборудование для центровки и инструкции производителя, измерьте передний развал.
   Используйте общее оборудование: система регулировки сход-развала

1. Снимите колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Отсоедините и отложите в сторону жгут проводов датчика скорости вращения колеса.

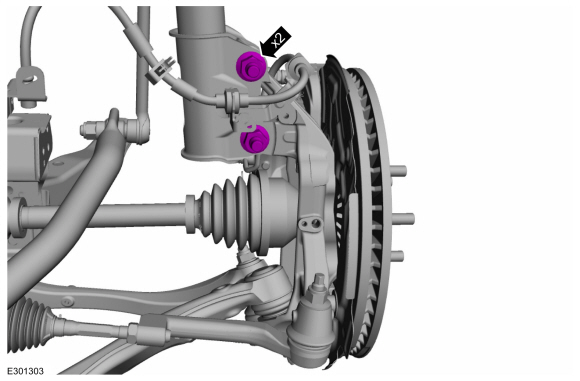

1. ПРИМЕЧАНИЕ: Поддержите поворотный кулак с помощью троса механика.

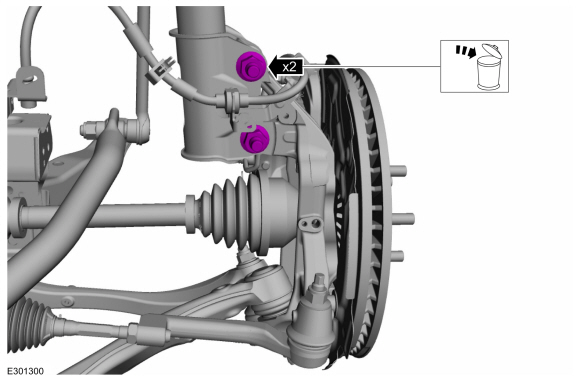

   Снимите и выбросьте болты и гайки крепления стойки к поворотному кулаку.


1.

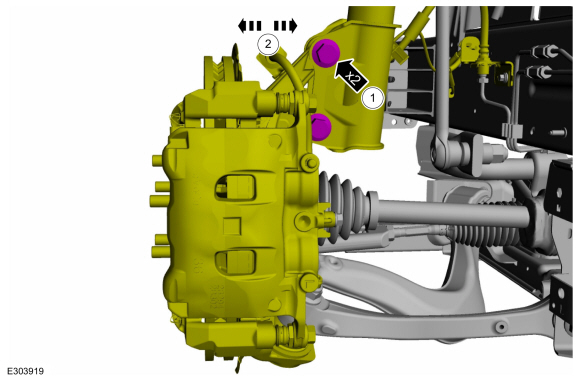

   1. ПРИМЕЧАНИЕ: Замените болты и гайки новыми сервисными болтами и гайками.

      ПРИМЕЧАНИЕ: Не затягивайте полностью болты и гайки крепления стойки к поворотному кулаку до тех пор, пока не будет исправлено выравнивание.

      Установите 2 новых сервисных болта и гайки крепления стойки к поворотному кулаку и затяните их до упора.


   2. ПРИМЕЧАНИЕ: Регулировка от максимального внутреннего до максимального внешнего составляет 0,5°.

      Переместите узел поворотного кулака внутрь или наружу, чтобы при необходимости отрегулировать передний развал.


1. Затяните болты и гайки крепления стойки к поворотному кулаку.
   Крутящий момент: 166 фунт-футов (225 Нм)

1. Расположите жгут датчика скорости вращения колеса.


1. Установите колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Повторно проверьте выравнивание, чтобы убедиться в изменении развала, и при необходимости отрегулируйте переднее схождение.
   См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
