Разборка и сборка - крышка переднего бампера

Специальные инструменты) / Общее оборудование

Пистолет горячего воздуха

РАЗБОРКА

1. 1
   Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
2. 2
   1. Отсоедините разъемы жгута проводов крышки переднего бампера.

   2. Снимите муфту шланга омывателя.



3. 3

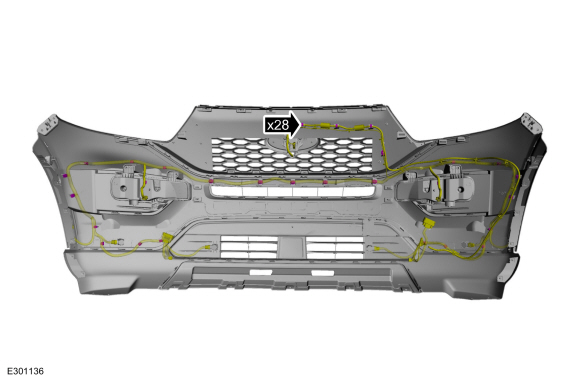

   Отделите фиксаторы жгута проводов кожуха переднего бампера и снимите жгут.



4. 4
   Если есть, с обеих сторон.

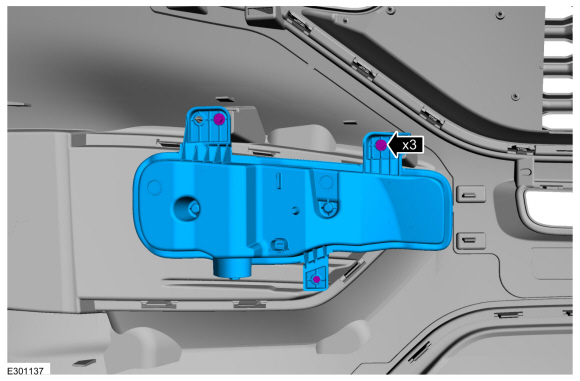

   Снимите винты и узел противотуманной фары.
   Крутящий момент: 11 фунтов на дюйм (1,2 Н·м)



5. 5
   Если есть.

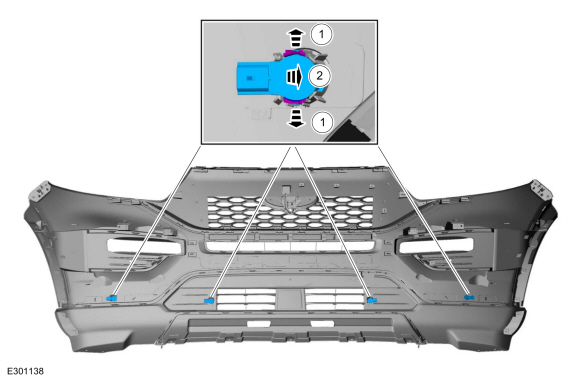

   Снимите передний датчик помощи при парковке.


   1. Отпустите вкладки.

   2. Снимите передний датчик системы помощи при парковке с кронштейна.



6. 6

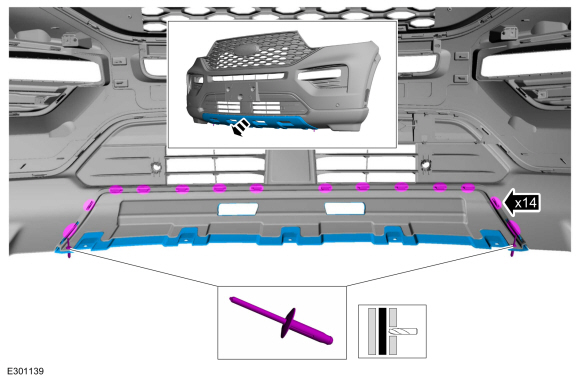

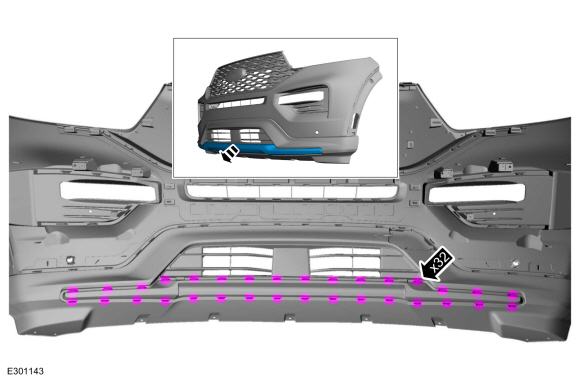

   Просверлите заклепки, освободите выступы и снимите панель облицовки переднего бампера.



7. 7
   Если есть.
   Освободите фиксаторы и снимите панель отделки переднего бампера.



8. 8

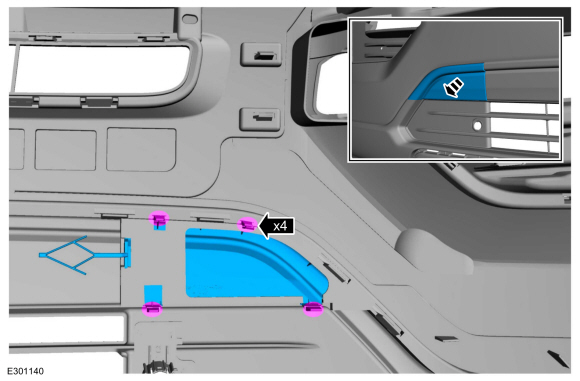

   Освободите фиксаторы и снимите переднюю крышку буксирного крюка.



9. 9

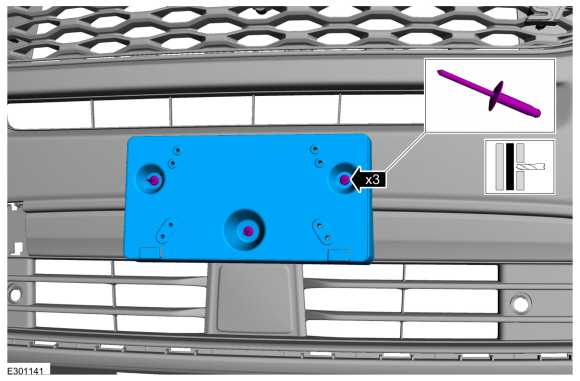

   Просверлите заклепки и снимите кронштейн номерного знака.



10. 10

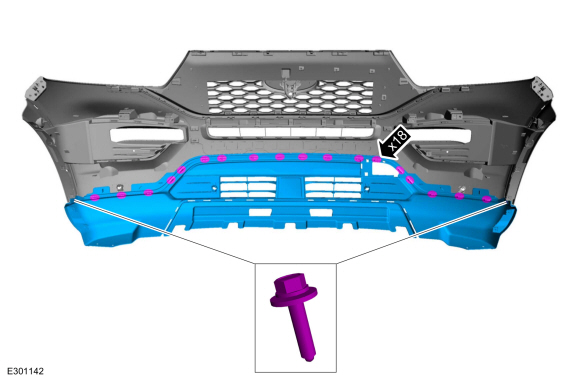

    Выверните винты, освободите фиксаторы и снимите нижнюю облицовку бампера/нижнюю решетку радиатора.
    Крутящий момент: 11 фунтов на дюйм (1,2 Н·м)



11. 11
    Освободите фиксаторы и снимите решетку радиатора.



12. 12
    С обеих сторон.
    Освободите фиксаторы и снимите рамку противотуманной фары.
    Крутящий момент: 11 фунтов на дюйм (1,2 Н·м)



13. 13
    С обеих сторон.

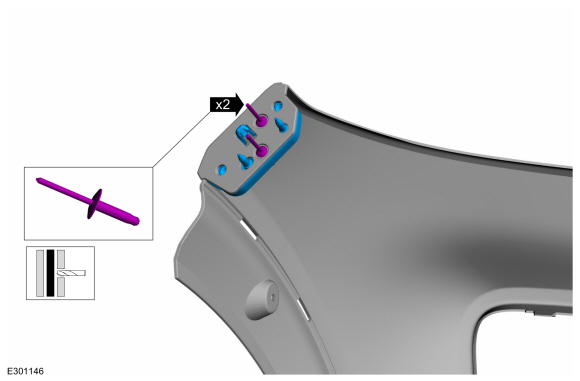

    Просверлите заклепки и снимите кожух переднего бампера с кронштейном крыла.



14. 14
    Отверните нажимные гайки, освободите язычки и снимите усиление решетки радиатора.



15. 15

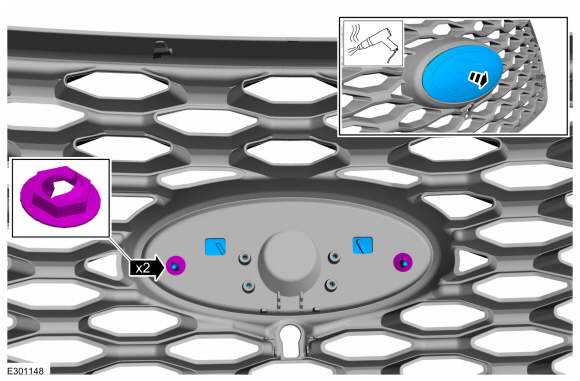

    Снимите нажимные гайки и эмблему крышки переднего бампера.
    Используйте общее оборудование: фен.
    Крутящий момент: 14 фунтов на дюйм (1,6 Н·м)



16. 16
    Если есть.
    Снимите винты и кронштейн камеры в сборе.



17. 17

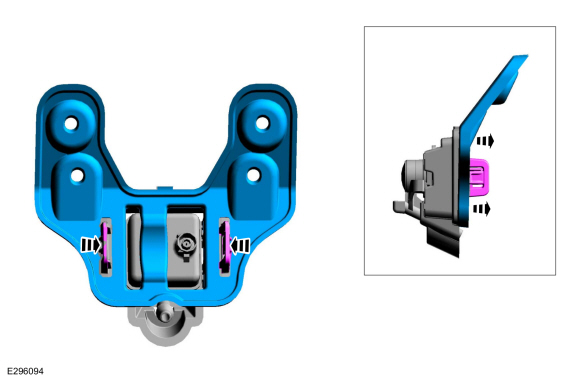

    Освободите защелки и отделите кронштейн камеры и шайбы в сборе.



18. 18
    Снимите камеру и форсунку омывателя в сборе.



19. 19

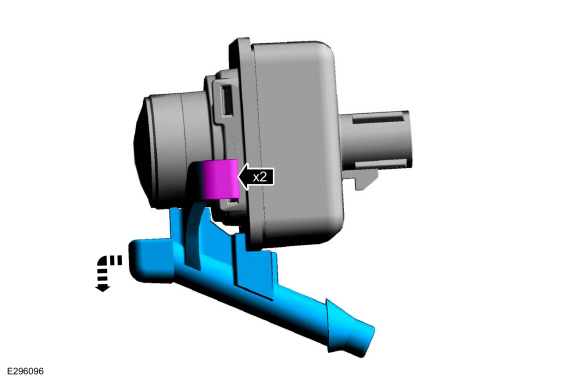

    Освободите фиксаторы и снимите форсунку омывателя камеры.



СБОРКА

1. 1
   Для сборки выполните процедуру разборки в обратном порядке.
2. 2
   Инициализируйте камеру.
   См.: Инициализация камеры системы помощи при парковке (413-13B Система помощи при парковке — Автомобили с: камерой системы помощи при парковке, общие процедуры).
3. 3
   Выполните выравнивание камеры на 360°.
   См.: Регулировка камеры кругового обзора (413-13B Система помощи при парковке — Автомобили с камерой системы помощи при парковке, Общие процедуры).
4. 4
   Отрегулировать противотуманную фару.
   См.: Регулировка передних противотуманных фар (417-01 Наружное освещение, Общие процедуры).
5. 5
   Если есть.
   Проверьте выравнивание переднего датчика парковочного ассистента и переднего активного датчика парковочного ассистента.
   См.: Проверка системы азимута (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).
   См.: Проверка системы подъема (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).
   См.: Проверка системы азимута (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, общие процедуры).
6. 6
   Если есть.
   Если какой-либо датчик не проходит проверку, диагностируйте неисправность датчика.
   См.: Система помощи при парковке (413-13A Система помощи при парковке — автомобили с: системой помощи при парковке сзади, диагностика и тестирование).
   См.: Система помощи при парковке (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, диагностикой и тестированием).
