Разборка и сборка — крышка заднего бампера

РАЗБОРКА

1. 1
   Снимите кожух заднего бампера.
   См.: Крышка заднего бампера (501-19 Бамперы, снятие и установка).
2. 2
   Если есть.
   Отложите экран разъема в сторону.

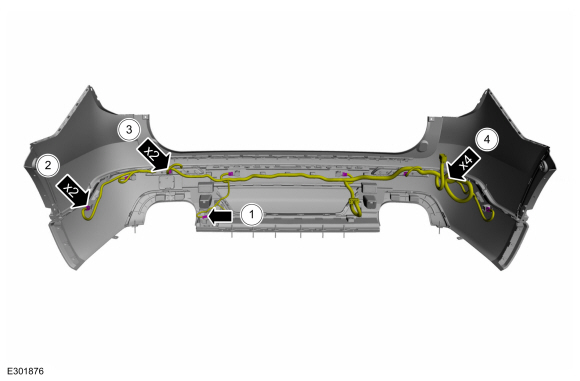

3. 3
   1. Отсоедините электрический разъем модуля громкой связи.

   2. Отсоедините электрические разъемы заднего датчика активной помощи при парковке.

   3. Отсоедините электрические разъемы заднего датчика системы помощи при парковке.

   4. Отсоедините электрические разъемы задних противотуманных фар.



4. 4

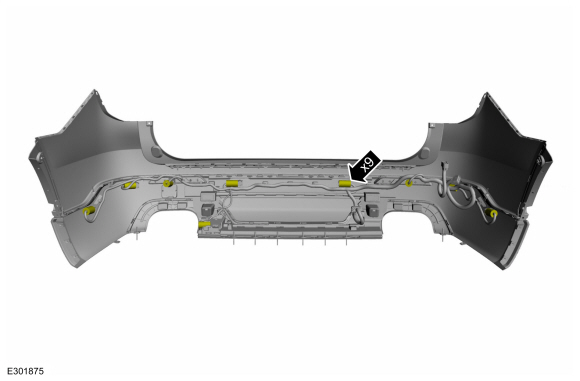

   Разъедините фиксаторы жгута проводов и снимите жгут.



5. 5
   Если есть.

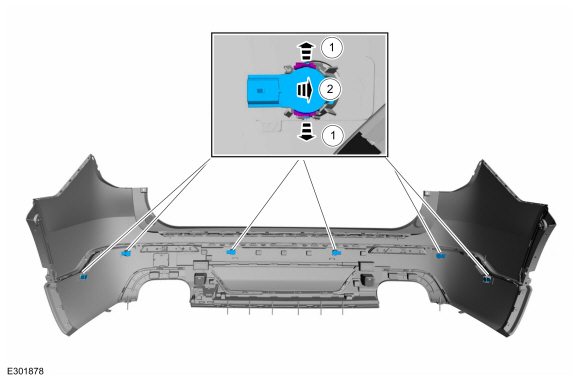

   Снимите задние датчики помощи при парковке и задние датчики активной помощи при парковке.


   1. Отпустите вкладки.

   2. Снимите задние датчики системы помощи при парковке и задние активные датчики системы помощи при парковке с кронштейна.



6. 6

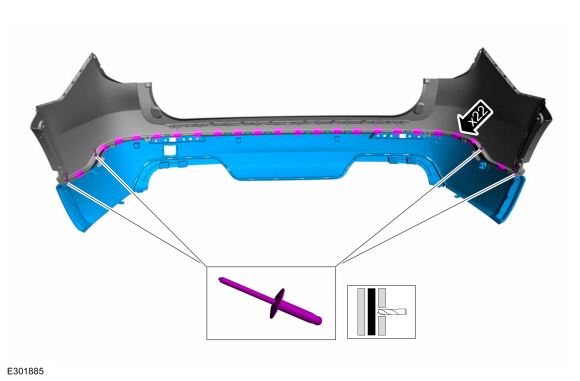

   Высверлите заклепки, освободите язычки и снимите усиление крышки заднего бампера.



7. 7
   Если есть.

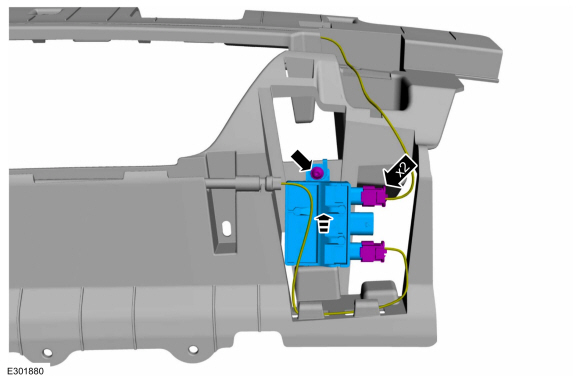

   Отсоедините электрические разъемы, выверните винт и снимите модуль громкой связи.



8. 8
   Если есть.

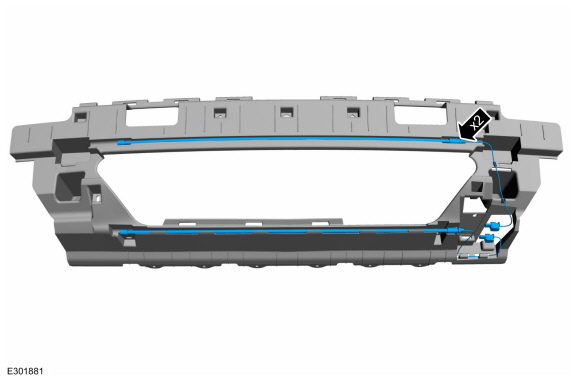

   Снимите антенны громкой связи на задней двери.



9. 9

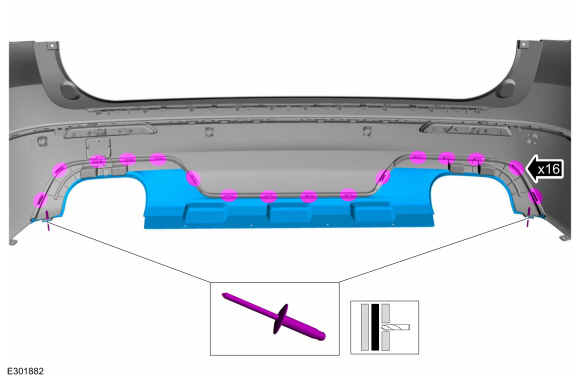

   Просверлите заклепки, освободите выступы и снимите нижнюю панель облицовки заднего бампера.



10. 10
    Если есть, с обеих сторон.

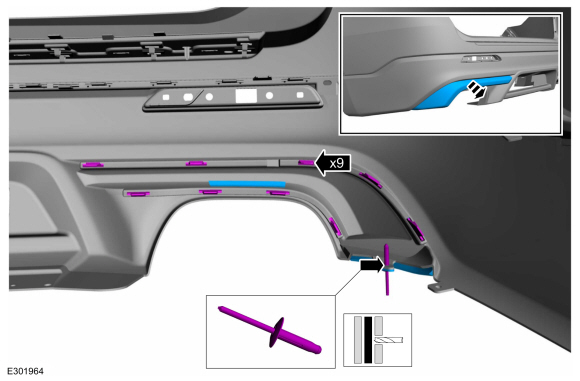

    Просверлите заклепку, освободите выступы и снимите нижний молдинг крышки заднего бампера в сборе.



11. 11
    С обеих сторон.
    Освободите фиксаторы и снимите задний отражатель или заднюю противотуманную фару в сборе.



12. 12
    Если есть.

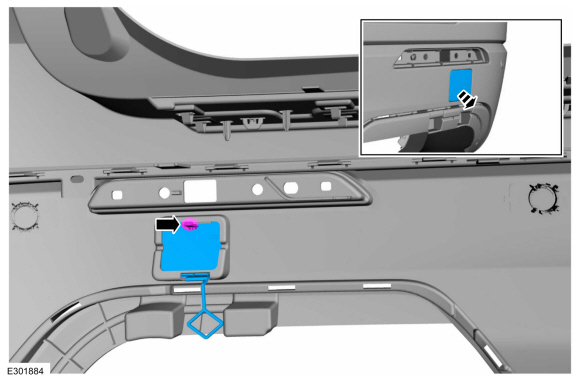

    Освободите язычок и снимите заднюю крышку буксирного крюка.



13. 13

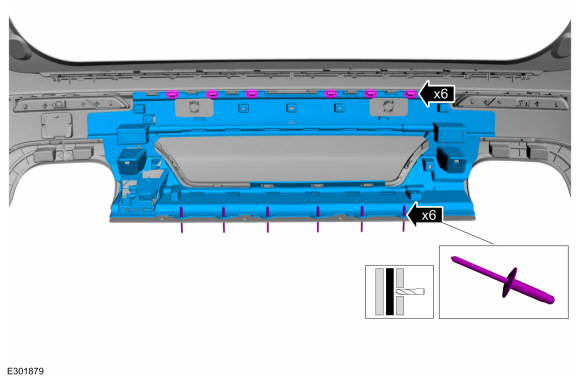

    Просверлите заклепки, освободите выступы и снимите центральную накладку заднего бампера.



14. 14

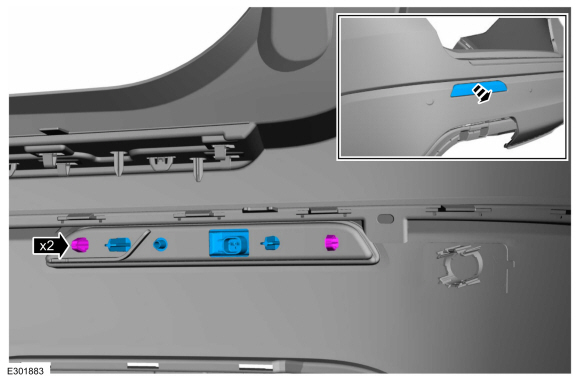

    Освободите выступы и снимите пластину ступеньки.



15. 15

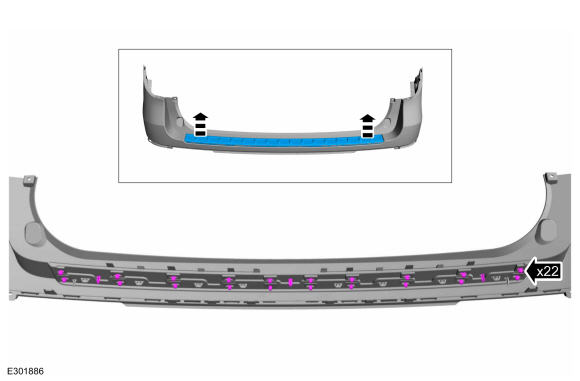

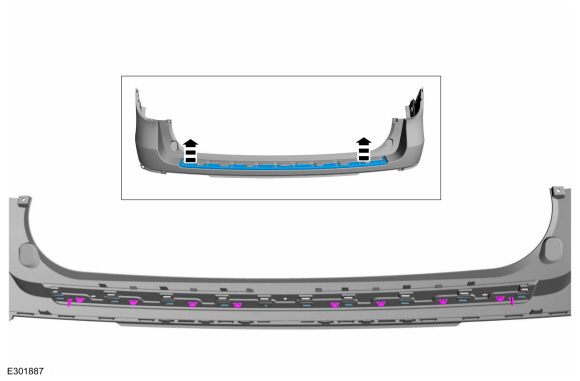

    Освободите фиксаторы и снимите верхний молдинг облицовки заднего бампера.



СБОРКА

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Если есть.
   Выполните проверки системы азимута и угла места.
   См.: Проверка системы азимута (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).
   См.: Проверка системы подъема (413-13A Система помощи при парковке — автомобили с: задней системой помощи при парковке, общие процедуры).
3. 3
   Если есть.
   Выполните проверку системы азимута.
   См.: Проверка системы азимута (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, общие процедуры).
4. 4
   Если есть.
   Если какой-либо датчик не проходит проверку, диагностируйте неисправность датчика.
   См.: Система помощи при парковке (413-13A Система помощи при парковке — автомобили с: системой помощи при парковке сзади, диагностика и тестирование).
5. 5
   Если есть.
   Если какой-либо датчик не проходит проверку, диагностируйте неисправность датчика.
   См.: Система помощи при парковке (413-13C Система помощи при парковке — автомобили с: активной системой помощи при парковке, диагностикой и тестированием).
