РАЗБОРКА

ПРИМЕЧАНИЕ: Если поршень и шатун подлежат повторной установке, они должны быть собраны в одной ориентации. Отметьте ориентацию поршня к сборке шатуна.

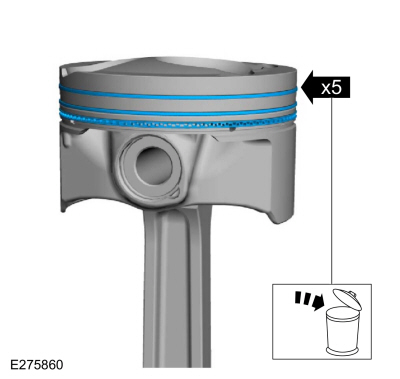

1. Снимите поршневые кольца и выбросьте их.

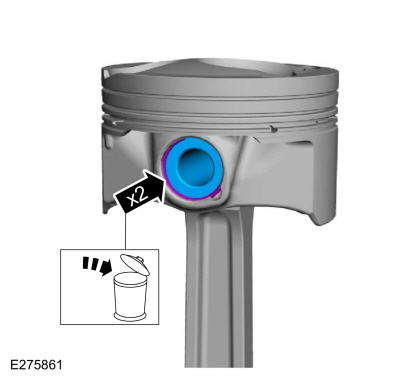

1. • Снимите фиксаторы поршневых пальцев и выбросьте их.

   • Снимите поршневой палец.


1. ПРИМЕЧАНИЕ: Если поршень и шатун должны быть переустановлены, они должны быть собраны в той же ориентации. Отметить Ориентация поршня к шатуну для повторной сборки.

   • Снимите поршень с шатуна.

   • Осмотрите поршень.
     См.: Проверка поршня (303-00 Система двигателя — общая информация, общие процедуры).


СБОРКА

1. ПРИМЕЧАНИЕ: Совместите метки ориентации поршня и шатуна, сделанные при разборке.

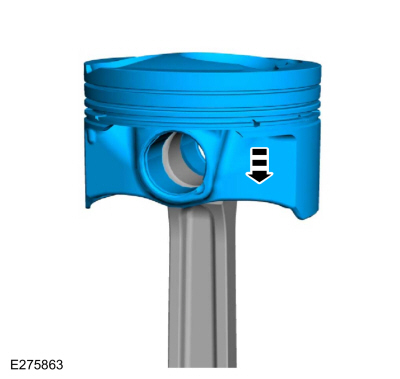

   Установите поршень на шатун.

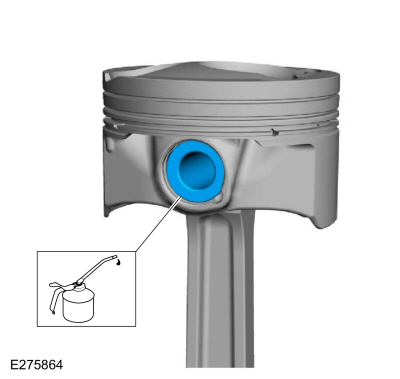

1. Смажьте чистым моторным маслом и установите поршневой палец.

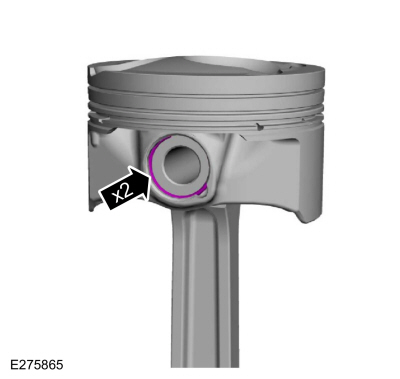

1. Установите фиксаторы поршневых пальцев.

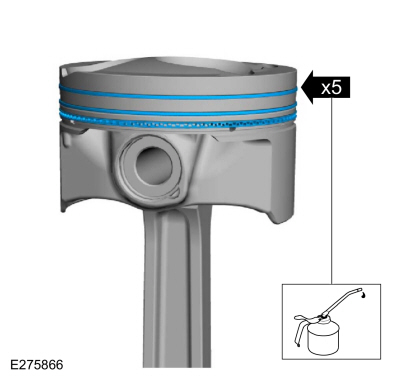

1. Смажьте чистым моторным маслом и установите поршневые кольца.


1. ПРИМЕЧАНИЕ: Совместите поршневые кольца на поршне.

   ПРИМЕЧАНИЕ: Стрелка указывает на переднюю часть двигателя.

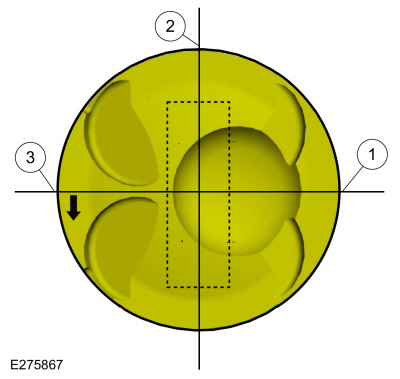

   1. Расположение кольцевого зазора верхнего маслосъемного сегмента.

   2. Расположение зазора маслосъемной прокладки.

   3. Расположение кольцевого зазора нижнего маслосъемного сегмента.
