Ford Explorer: Двигатель — 2,3 л EcoBoost (201 кВт/273 л.с.) / Общие процедуры — Регулировка клапанного зазора

Специальные инструменты) / Общее оборудование

Проверять

1. Снимите клапанную крышку.
   См.: Клапанная крышка (двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).


1. ПРИМЕЧАНИЕ: Вращайте двигатель только по часовой стрелке и используйте только болт коленчатого вала.

   ПРИМЕЧАНИЕ: Измерьте зазор каждого клапана по базовой окружности, при этом выступ должен быть направлен в сторону от толкателя.

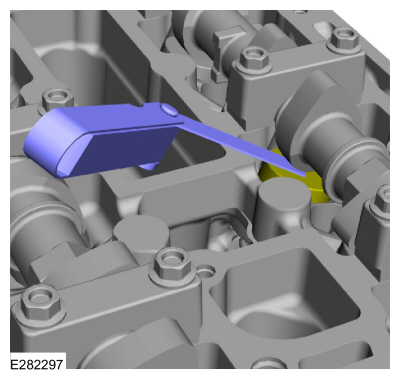

   С помощью щупа измерьте зазор каждого клапана и запишите его положение.
   Используйте общее оборудование: щуп

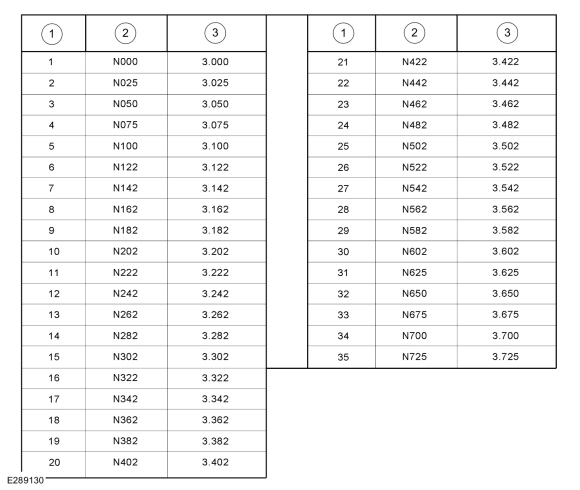

1. Таблица классов сборки толкателей клапанов

   1. Оценка

   2. Идентификационный знак

   3. Толщина (мм)


1. ПРИМЕЧАНИЕ: На толкателе клапана есть две цифры, одна - это код даты, а другая - толщина толкателя клапана.

   ПРИМЕЧАНИЕ: Код даты «R0605» представляет год изготовления (R), месяц (06) и день (05).

   ПРИМЕЧАНИЕ: Толкатель с номером N650 имеет толщину 3650 мм.

   ПРИМЕЧАНИЕ: Выберите толкатели, используя эту формулу: толщина толкателя = измеренный зазор + существующая толщина толкателя - номинальный зазор.

   ПРИМЕЧАНИЕ: Номинальный зазор составляет:

   • впуск: 0,25 мм (0,0095 дюйма).
   • выхлоп: 0,36 мм (0,0142 дюйма).

   ПРИМЕЧАНИЕ: Допустимые зазоры после полной установки:

   • впуск: 0,19–0,31 мм (0,0075–0,0122 дюйма).
   • выхлоп: 0,3–0,42 мм (0,0118–0,0165 дюйма).
   Выберите размер толкателя, наиболее близкий к идеальной доступной толщине толкателя, и отметьте место установки.


1. Если размеры каких-либо толкателей не соответствуют техническим характеристикам, установите новые толкатели в этих местах.


Корректирование

1. ПРИМЕЧАНИЕ: Следующий шаг необходим только в том случае, если требуется регулировка.

   Снимите распределительные валы.
   См.: Распределительные валы (двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
