Снятие и установка — тормозной суппорт

Удаление

УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

1. 1
   Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
2. 2
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

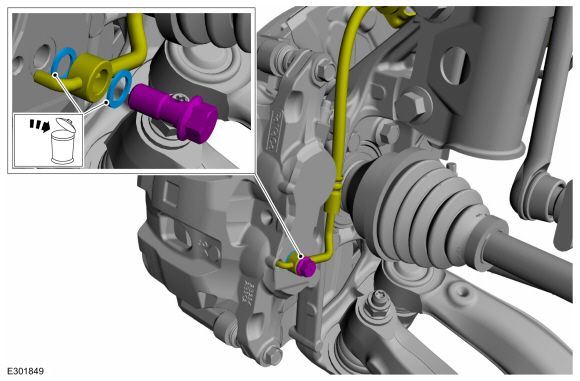

   Выверните болт и отсоедините тормозной шланг. Выбросьте шайбы.
   Крутящий момент: 26 фунт-футов (35 Н·м)



Автомобили без клея на изоляторе внешней тормозной колодки

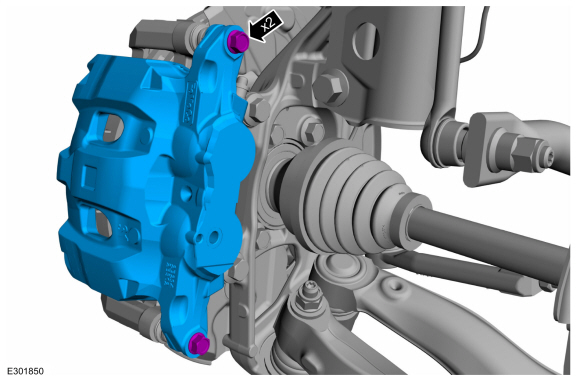

4. Снимите болты и тормозной суппорт.
   Крутящий момент:
   М8 :: 20 фунт-футов (27 Н·м)
   М10 :: 34 фунт-фута (46 Н·м)

Автомобили с клеем на изоляторе подвесной тормозной колодки

УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе одноразовые использовать только. Когда тормозные колодки отделены от тормозного суппорта, новые Тормозные колодки должны быть установлены для предотвращения шума и дрожания тормозов.

1. 1

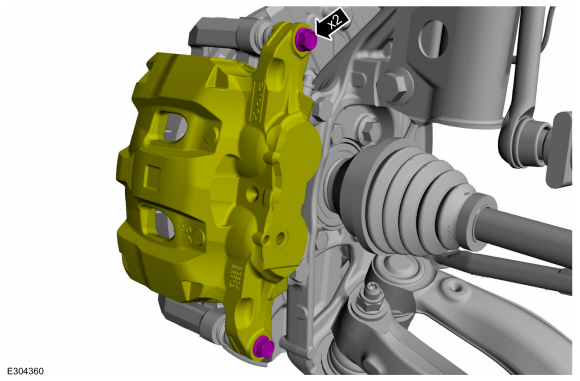

   Снимите болты крепления тормозного суппорта.
   Крутящий момент:
   М8 :: 20 фунт-футов (27 Н·м)
   М10 :: 34 фунт-фута (46 Н·м)



2. 2

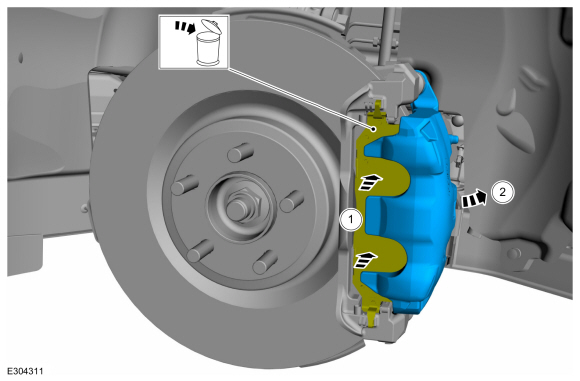

   УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   1. Отделите внешнюю тормозную колодку от тормозного суппорта.

   2. Снимите тормозной суппорт.



Монтаж

Автомобили с клеем на изоляторе подвесной тормозной колодки

1. Установите новые тормозные колодки.
   См.: Тормозные колодки (206-03 Передний дисковый тормоз, снятие и установка).

Все автомобили

УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
3. 3
   Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
