Снятие и установка — тормозной суппорт

Удаление

УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

1. 1
   Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
2. 2
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

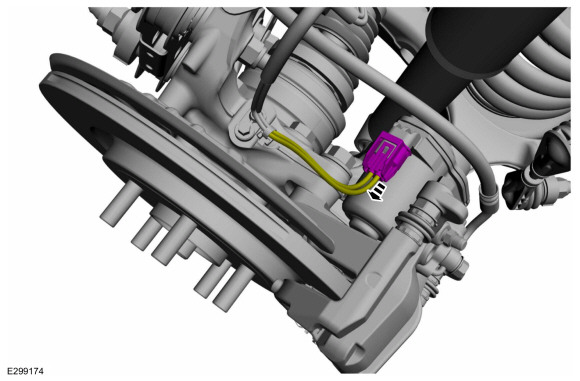

   Отсоедините электрический разъем электродвигателя привода EPB.



4. 4

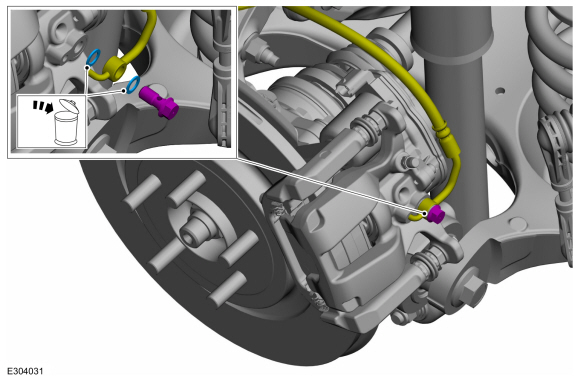

   Снимите болт тормозного суппорта, шайбы и отложите тормозной шланг в сторону. Выбросьте шайбы.
   Крутящий момент: 26 фунт-футов (35 Н·м)



5. 5

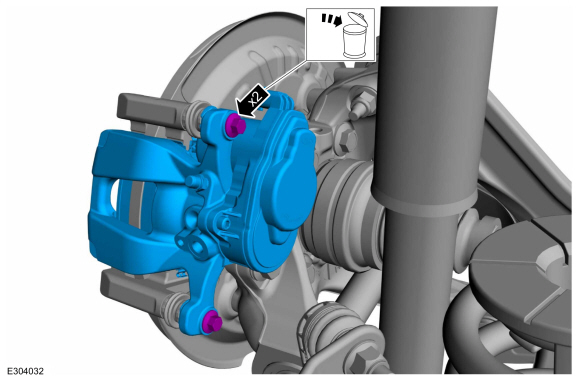

   Снимите и выбросьте болты крепления тормозного суппорта.
   Крутящий момент: 26 фунт-футов (35 Н·м)



Автомобили с клеем на изоляторе тормозной колодки

1. 1

   УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

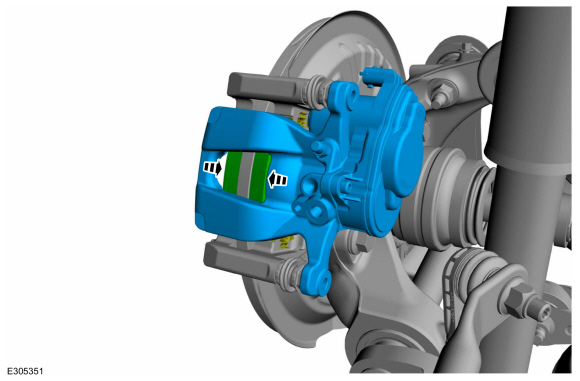

   • Отделите внутреннюю и внешнюю тормозные колодки от тормозного суппорта.

   • Снимите тормозной суппорт.



2. 2

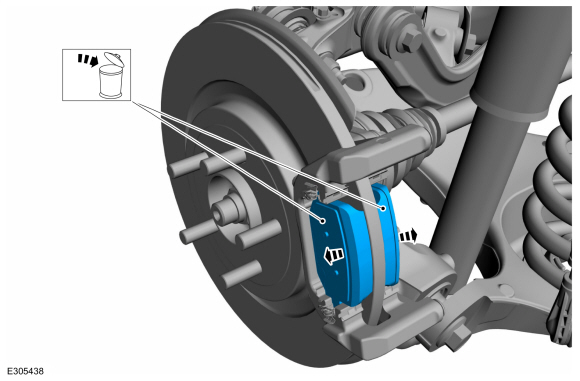

   Снимите и выбросьте тормозные колодки.



Все автомобили

8. Снимите электродвигатель привода стояночного тормоза.
   См.: Электродвигатель привода стояночного тормоза (206-05 Стояночный тормоз и привод, Снятие и установка).

Монтаж

1. 1
   Установите тормозные колодки.
   См.: Тормозные колодки (206-04 Задний дисковый тормоз, снятие и установка).
2. 2

   УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

   УВЕДОМЛЕНИЕ: Не повредите уплотнительное кольцо при установке электродвигателя привода стояночного тормоза на корпус тормозного суппорта.

   Для установки выполните процедуру удаления в обратном порядке.
3. 3
   Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
4. 4
   Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
