Снятие и установка — тормозные колодки

Специальные инструменты) / Общее оборудование

Втягивающий поршень тормозного суппорта

Удаление

1. 1
   Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
2. 2
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

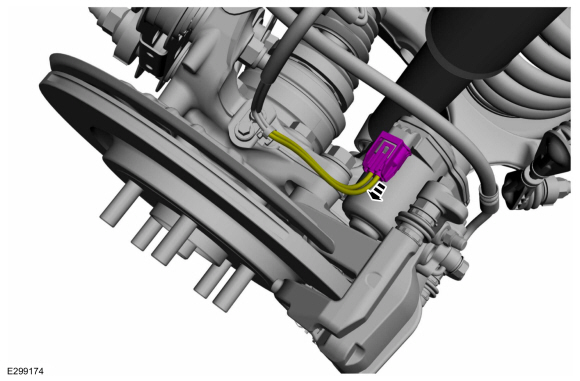

   Отсоедините электрический разъем электродвигателя стояночного тормоза.



4. 4

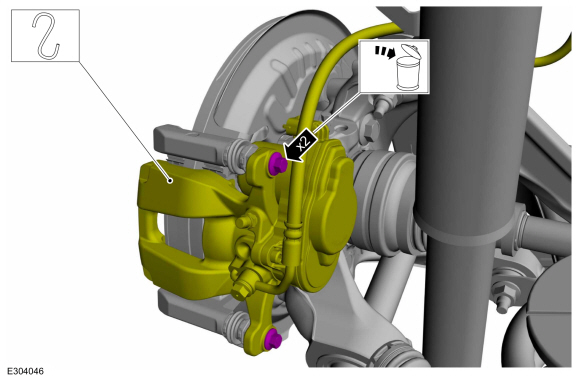

   УВЕДОМЛЕНИЕ: Не допускайте, чтобы тормозной суппорт свисал с тормозного шланга, иначе можно повредить шланг.

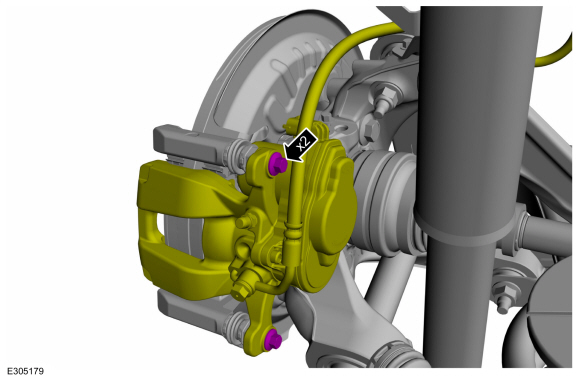

   Снимите и выбросьте болты крепления тормозного суппорта.



Автомобили с клеем на изоляторе тормозной колодки

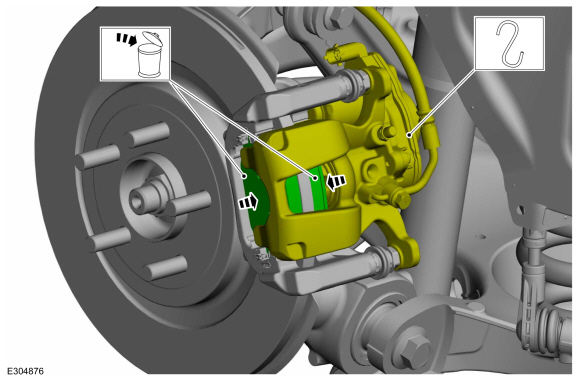

5. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   • Отделите внутреннюю и внешнюю тормозные колодки от тормозного суппорта.
   • Отведите тормозной суппорт в сторону.

Все автомобили

1. 1

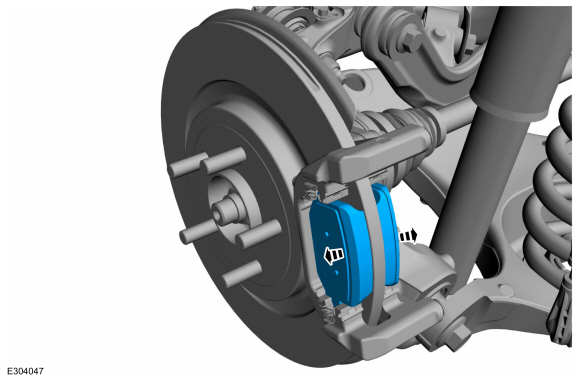

   Снимите тормозные колодки. Утилизируйте при установке новых тормозных колодок.



2. 2
   Снимите зажимы тормозных колодок. Утилизируйте при установке новых тормозных колодок.



3. 3

   УВЕДОМЛЕНИЕ: Не используйте С-образный зажим для сжатия тормоза. поршня суппорта или может произойти повреждение электродвигателя привода стояночного тормоза.

   УВЕДОМЛЕНИЕ: Не вращайте поршень при вдавливании в возможно повреждение суппорта или электродвигателя привода стояночного тормоза.

   • Вдавите поршни суппорта дискового тормоза в отверстие тормозного суппорта до упора поршня в тормозной суппорт родить. Если поршень опустился и не полностью сжат, остановитесь и подтвердите, что режим обслуживания тормозов активирован.

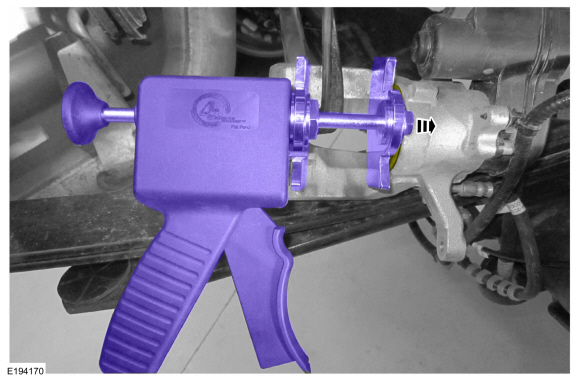

     Используйте общее оборудование: Втягивающий поршень тормозного суппорта



Монтаж

УВЕДОМЛЕНИЕ: При установке новых тормозных колодок обязательно установите все новое оборудование, поставляемое с комплектом тормозных колодок.

УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

Все автомобили

1. 1

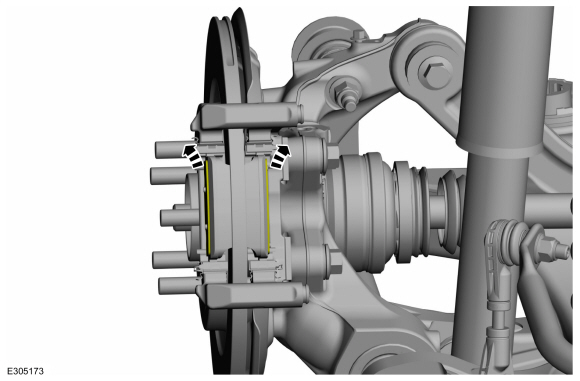

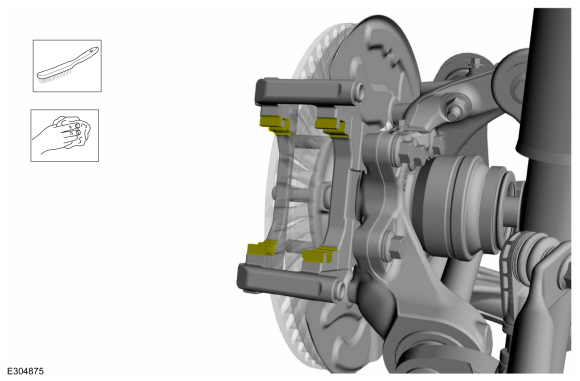

   Очистите места контакта тормозной колодки с анкерной пластиной.



2. 2

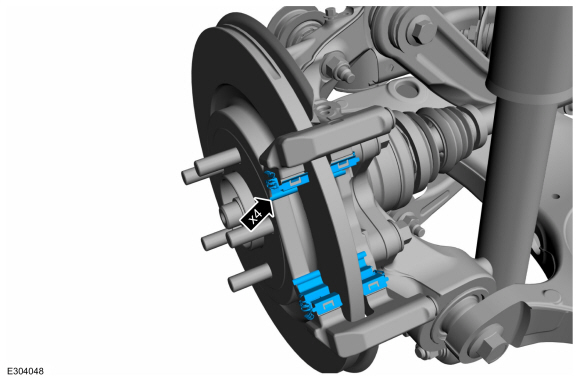

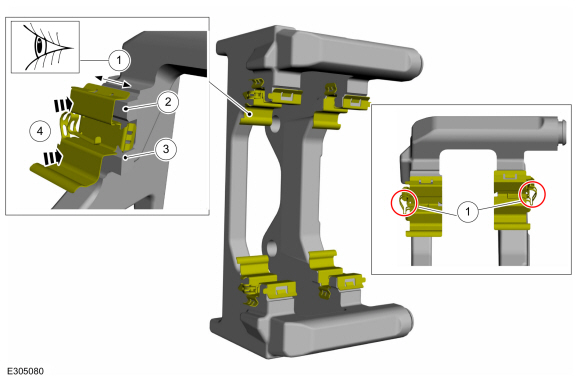

   1. Установите все зажимы с убирающейся ножной петлей к внешней стороне скобки. Отцентрируйте зажимы абатмента над брекетом перерыв.

   2. Начните установку зажима с верхней направляющей.

   3. Установите клипсу на нижний абатмент.

   4. Надавите пальцами, чтобы полностью прижать зажим к кронштейну.

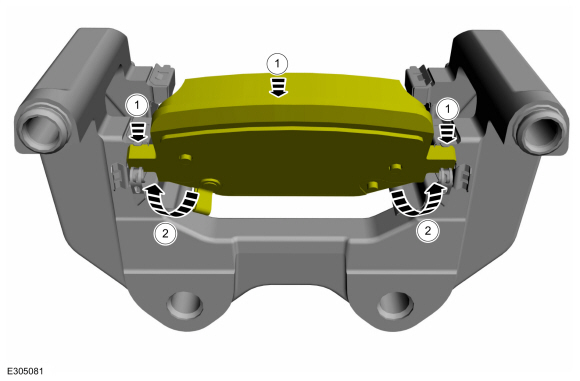

3. 3
   1. Установите тормозные колодки под углом вниз, чтобы штангенциркуль, не касаясь края зажима абатмента.

   2. Сожмите пружинную ножку клипсы с помощью нижняя часть накладки на опорной поверхности и поверните верхнюю часть накладки в положение.



Автомобили с клеем на изоляторе тормозной колодки

1. 1

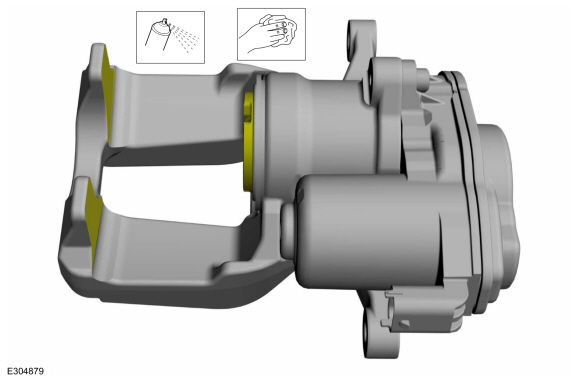

   УВЕДОМЛЕНИЕ: Очистите тормозные колодки от остатков клея. поршень суппорта и область пальца тормозного суппорта или тормозной шум может возникнуть.

   Удалите остатки клея тормозных колодок.



2. 2

   УВЕДОМЛЕНИЕ: При установке новых тормозных колодок обязательно снимите пленку с наружных тормозных колодок. Как только фольга подложка снята с тормозных колодок не прикасайтесь к клею на поддержка

   Снимите защитную крышку с узла внешней колодки.



Все автомобили

1. 1

   УВЕДОМЛЕНИЕ: Убедитесь, что направляющие штифты суппорта правильно выровнены. Невыполнение этого требования может привести к заеданию тормозного суппорта.

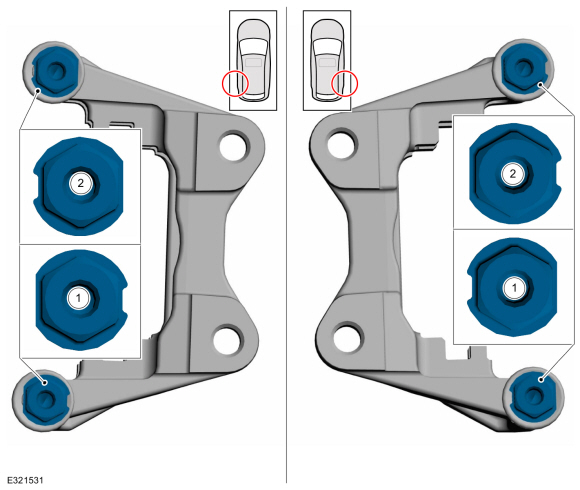

   Установите направляющие штифты тормозного суппорта, как показано на рисунке.


   1. Ведущий направляющий штифт.

   2. Задний направляющий штифт.



2. 2
   Установите тормозной суппорт и затяните болты направляющих пальцев, не нарушая ориентации направляющих пальцев.
   Крутящий момент: 26 фунт-футов (35 Н·м)



3. 3
   Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
4. 4
   Несколько раз нажмите на педаль тормоза, чтобы убедиться в правильности работы тормозной системы.
5. 5
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
