Ford Explorer: Информационно-развлекательная система - Общая информация - Автомобили без: SYNC 3 / Снятие и установка - Media Hub

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Электрический / Информационно-развлекательные системы / Информационно-развлекательная система — общая информация — автомобили без: SYNC 3 / Удаление и установка - Media Hub

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

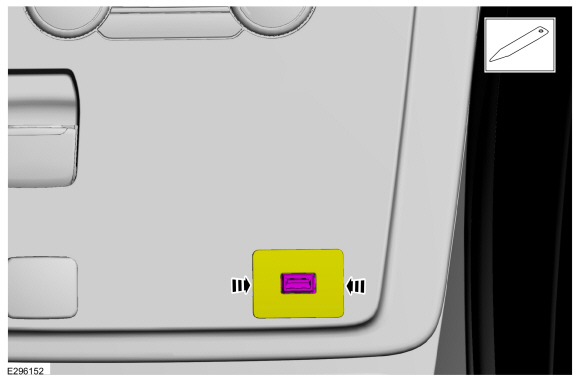

С помощью инструмента, не оставляющего царапин, расположите концентратор USB наружу.
Используйте общее оборудование: средство для снятия внутренней отделки салона.

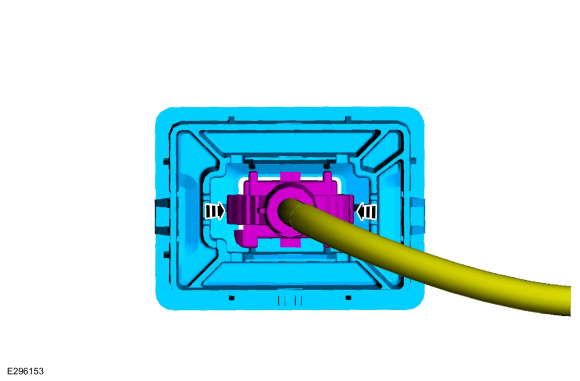

Отделите разъем USB и снимите лицевую панель USB.

Монтаж

Для установки выполните процедуру удаления в обратном порядке.
