Снятие и установка — задний подрамник

Специальные инструменты) / Общее оборудование

	300-ОТК1585АЭ Лифт силового агрегата
Подставки для транспортных средств/осей
Деревянный блок

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. 1
   Снимите колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2
   Снимите задний приводной вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).
3. 3
   С обеих сторон.

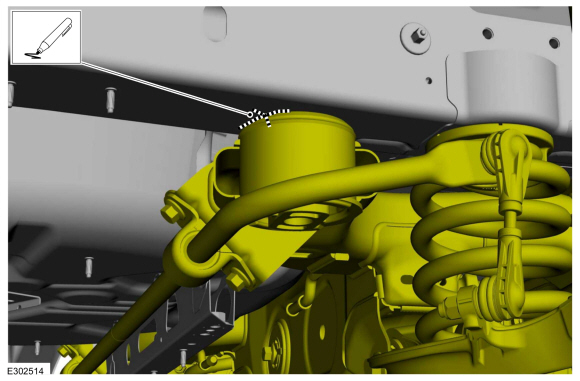

   Отметьте узел подрамника для справки во время установки.



4. 4
   С обеих сторон.

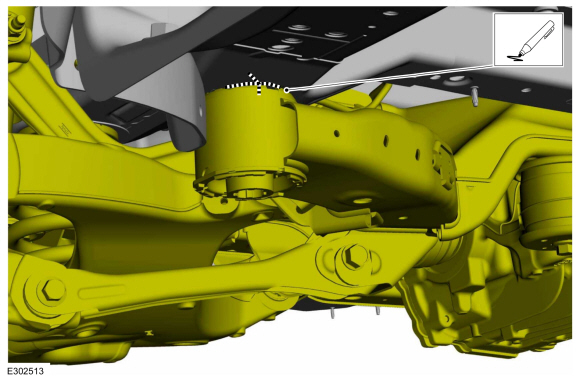

   Отметьте узел подрамника для справки во время установки.



5. 5
   Поддержите нижнюю часть руки.

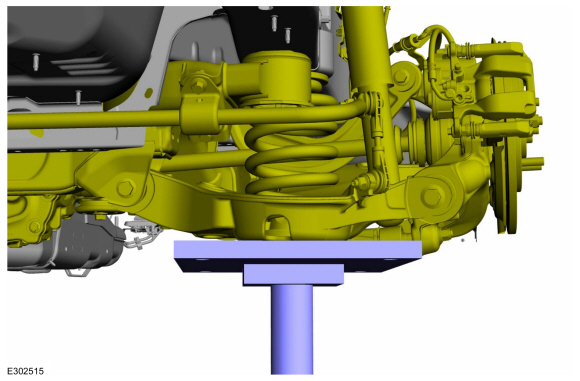

   Используйте общее оборудование: подставки для транспортных средств/осей.



6. 6
   С обеих сторон.

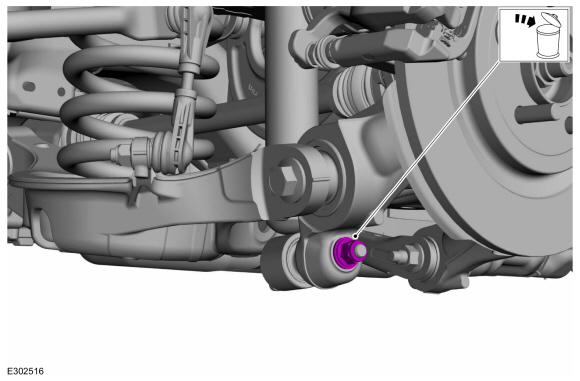

   Снимите и выбросьте нижнюю гайку и болт заднего амортизатора.



7. 7

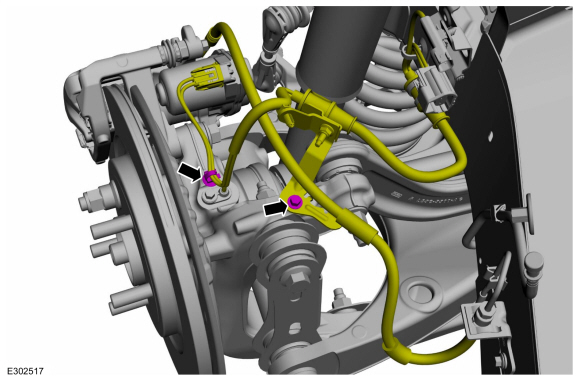

   Отсоедините зажим жгута проводов от поворотного кулака и отложите в сторону. Снимите болт крепления тормозного шланга.
   Крутящий момент: 133 фунта на дюйм (15 Н·м)



8. 8

   УВЕДОМЛЕНИЕ: Не допускайте, чтобы суппорт свисал с тормозного шланга, так как это может привести к повреждению шланга.

   С обеих сторон.

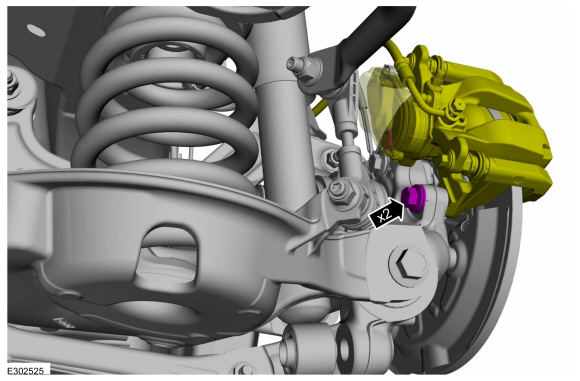

   Снимите болты тормозного суппорта и отложите тормозной суппорт в сторону.



9. 9

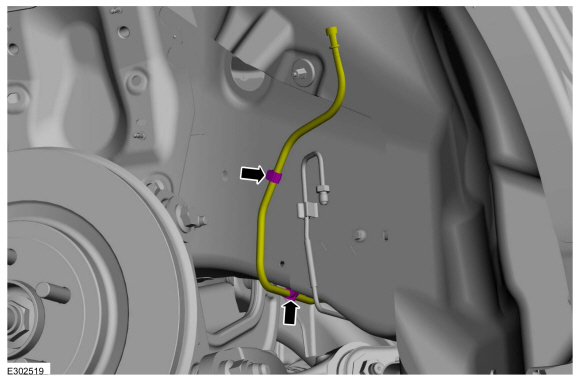

   Отсоедините зажимы трубки вентиляции дифференциала от кузова.



10. 10
    Снимите датчик высоты задней подвески. ОТНОСИТЕСЬ к: Задний Датчик высоты подвески (204-05 Динамическая подвеска автомобиля, снятие и установка) Монтаж).
11. 11

    УВЕДОМЛЕНИЕ: При установке подъемного стола обязательно поддерживайте задний подрамник в сборе на направляющих подрамника. Не поднимайте на задний дифференциал или задние нижние рычаги могут быть повреждены.

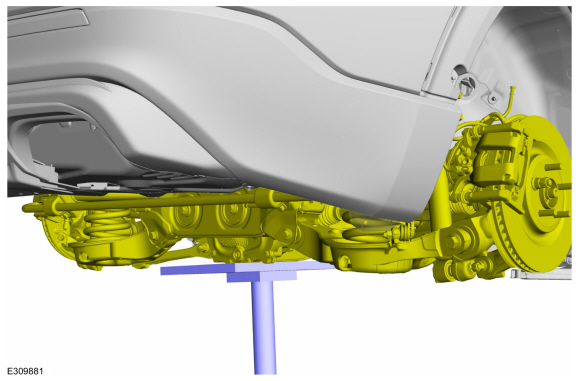

    Поместите специальный инструмент под задний подрамник в сборе.
    Используйте общее оборудование: подставки для транспортных средств/осей.



12. 12

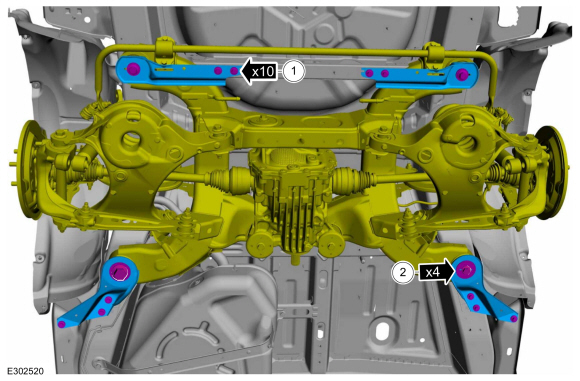

    Снимите и выбросьте болты переднего кронштейна заднего подрамника в сборе и болты кронштейна заднего подрамника в сборе.



13. 13
    Опустите задний подрамник в сборе с автомобиля.

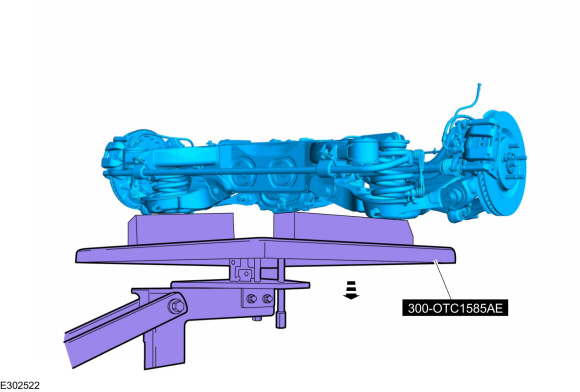

    Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
    Используйте общее оборудование: деревянный блок



Монтаж

1. 1
   Поднимите и выровняйте задний подрамник по контрольным меткам, сделанным при снятии.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок



2. 2
   С обеих сторон.
   Установите подрамник и установите новые болты переднего и заднего кронштейна заднего подрамника в сборе.
   Крутящий момент:
   1: 41 фунт-фут (55 Н·м)
   2: 148 фунт-футов (200 Н·м)



3. 3
   С обеих сторон.
   Установите тормозной суппорт и установите новые болты тормозного суппорта.
   Крутящий момент: 122 фунт-фута (165 Н·м)



4. 4
   Поддержите нижнюю часть руки.
   Используйте общее оборудование: подставки для транспортных средств/осей.



5. 5
   С обеих сторон.

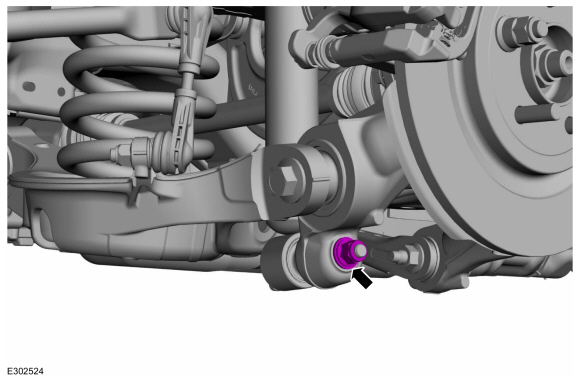

   Установите нижний болт и гайку нового заднего амортизатора.
   Крутящий момент: 59 фунт-футов (80 Н·м)



6. 6
   Установите задний карданный вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).
7. 7
   Установите колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
8. 8
   Проверьте и при необходимости отрегулируйте задний развал.
   См.: Регулировка заднего развала (204-00 Система подвески — Общая информация, Общие процедуры).
