Ford Explorer: Ремонт листового металла боковой панели / Снятие и установка — пороговая панель

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед сваркой вблизи высоковольтной батареи ее необходимо снять во избежание теплового повреждения.

УВЕДОМЛЕНИЕ: Разделение не должно происходить в пределах 50 мм от ограничителей. точки крепления, дверные петли, дверные ответные планки или подвесное крепление точки. Невыполнение этого требования может привести к порче транспортных средств. целостность конструкции.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).


1. Снимите переднее крыло.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).


1. Снимите переднюю и заднюю двери.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Снимите нижние петли передней и задней двери.


1. Снимите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).

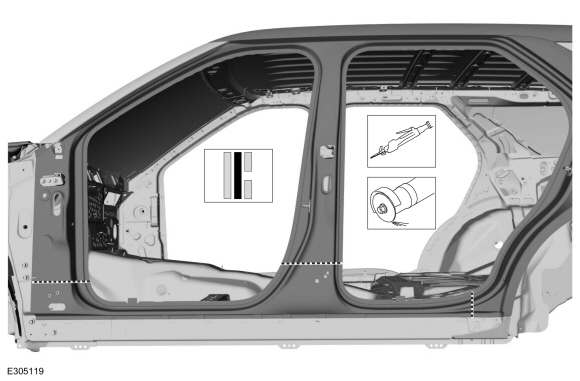

1. Аккуратно разрежьте только внешняя панель .
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак

1. Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Снимите рокерную панель.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед сваркой вблизи высоковольтной батареи ее необходимо снять во избежание теплового повреждения.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

УВЕДОМЛЕНИЕ: Разделение не должно происходить в пределах 50 мм от ограничителей. точки крепления, дверные петли, дверные ответные планки или подвесное крепление точки. Невыполнение этого требования может привести к порче транспортных средств. целостность конструкции.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены контактными точечными швами или сварка электродами в среде инертного газа (MIG). Точечная сварка сопротивлением не может быть размещается непосредственно над исходным местоположением. Они должны располагаться рядом с исходное расположение и равные по количеству заводские сварные швы. Металлический инертный газ Сварка электрозаклепками (MIG) должна соответствовать заводской сварке как по расположению, так и по количеству.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
   См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).

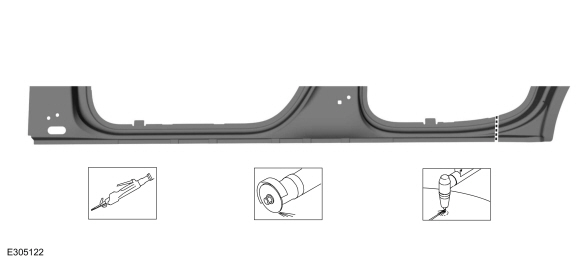

1. Обрежьте сменную панель, чтобы она соответствовала месту ремонта.
   Используйте общее оборудование: пневматическая пила
   Используйте общее оборудование: сферический резак
   Используйте общее оборудование: плазменный резак.

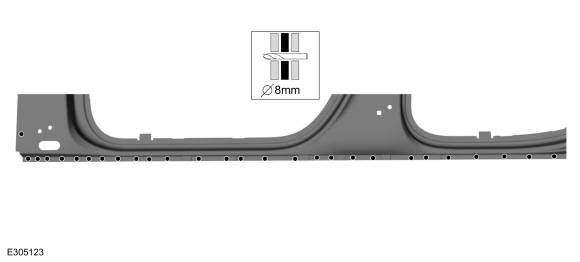

1. Просверлите отверстия для сварки пробкой.
   Используйте общее оборудование: сверло 8 мм.

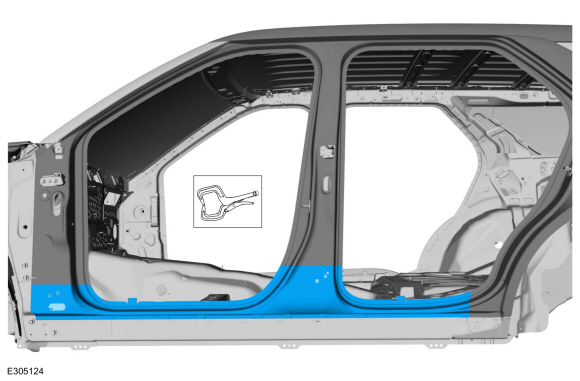

1. Установите, правильно расположите и зажмите панель коромысла.
   Используйте общее оборудование: плоскогубцы с фиксатором

1. Установите сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

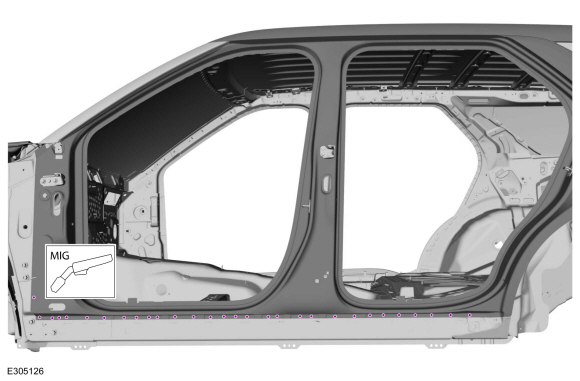

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

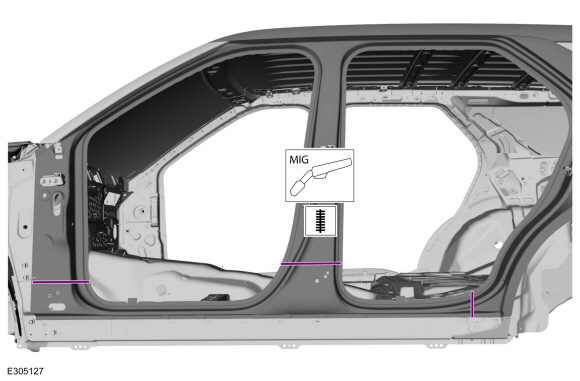

1. Полностью шов сварить все соединения секций.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Обработайте металлом все сварные швы, используя стандартные методы и материалы для отделки металла.

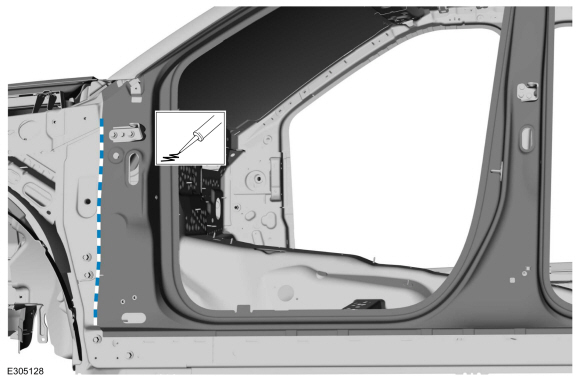

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 805DTM

1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.

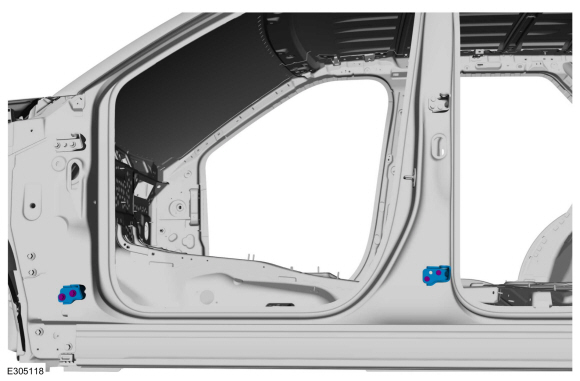

1. Установите нижние петли передней и задней двери.
   Крутящий момент: 26 фунт-футов (35 Нм)

1. Установите молдинг панели коромысел.
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).


1. Установите переднюю и заднюю двери.
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).


1. Установите переднее крыло.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).


1. Отрегулировать передние и задние двери.
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
   См.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).
