Ремень привода вспомогательного оборудования. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2
   Снимите фиксаторы и крышку ремня привода вспомогательных агрегатов.



3. 3
   Поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки и снимите ремень привода вспомогательных агрегатов.



4. 4

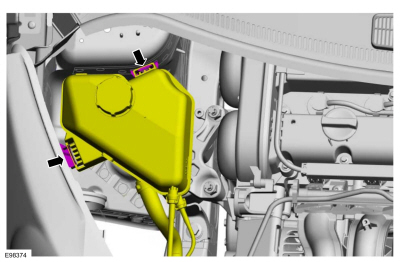

   Освободите язычки и отложите баллон для дегазации в сторону.



5. 5
   Установите домкрат и деревянный брусок под масляный поддон двигателя, чтобы поддержать двигатель.
   Используйте общее оборудование: Тележка домкрата
   Используйте общее оборудование: деревянный блок



6. 6

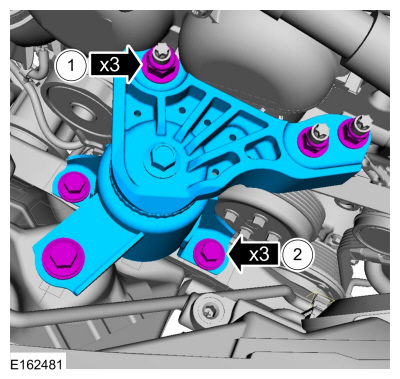

   1. Удалите орехи.
      Крутящий момент: 59 фунт-футов (80 Н·м)

   2. Снимите болты и правую опору двигателя.
      Крутящий момент: 35 фунт-футов (48 Н·м)



7. 7

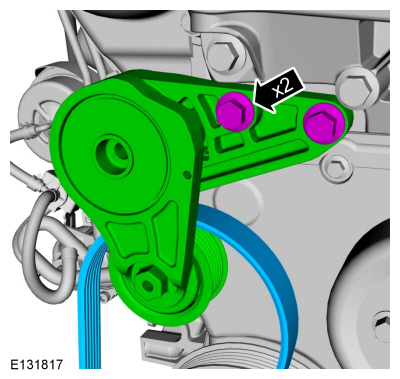

   Снимите болты, натяжитель ремня привода вспомогательных агрегатов и ремень привода вспомогательных агрегатов.
   Крутящий момент: 35 фунт-футов (48 Н·м)



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Затяните шпильки правой опоры двигателя.
   Крутящий момент: 89 фунтов на дюйм (10 Н·м)



3. 3

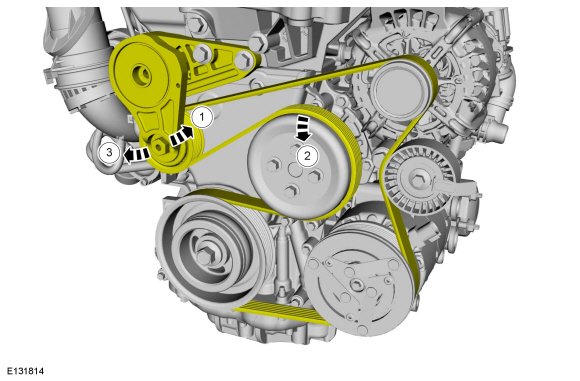

   После установки убедитесь, что ремень привода вспомогательных агрегатов правильно установлен на всех шкивах.
