Ford Fiesta Manuals

Ford Fiesta: дополнительный привод — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / дополнительный привод. Диагностика и тестирование

Форд Фиеста 2014 - 2019 Руководство по ремонту / Двигатель / Привод для аксессуаров — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / Вспомогательный привод. Диагностика и тестирование

Осмотр и проверка

  1. Подтвердите беспокойство клиента.
  1. Визуально осмотрите на наличие явных признаков механических повреждений.

Таблица визуального осмотра


механический
  • Поврежденный или загрязненный ремень привода вспомогательных агрегатов
  • Поврежденный или загрязненный шкив (шкивы)
  • Поврежденный натяжитель
  • Неправильный ремень привода вспомогательных агрегатов
  • Неправильная установка ремня привода вспомогательных агрегатов
  • Генератор
  • Компрессор кондиционера (A/C)
  • Шкив (ы)
  • Свободное оборудование
  1. Если очевидная причина наблюдаемой или заявленной озабоченности обнаружены, устраните причину (если возможно) перед переходом к следующему шаг.

Проблемы с приводным ремнем вспомогательных агрегатов

УВЕДОМЛЕНИЕ: Не смазывайте ремень привода вспомогательных агрегатов, т.к. может произойти повреждение материала конструкции ремня привода вспомогательных агрегатов.

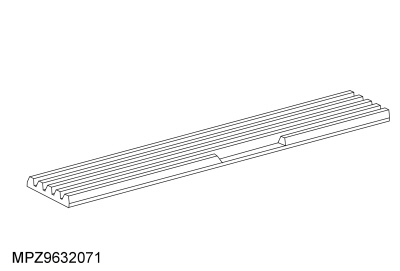

Крекинг

Аксессуар приводные ремни изготовлены из резины, которая со временем затвердевает и может развиваются трещины. Поскольку ремень привода вспомогательных агрегатов проходит по задней части некоторых шкивы, щели раскрыты. Небольшие трещины не учитываются как неисправность ремня привода вспомогательных агрегатов. Только если трещина глубокая достаточно, чтобы добраться до дна паза, чтобы обнажить шнур или любой на ремне привода вспомогательных агрегатов отсутствуют куски, состояние ремня привода вспомогательных агрегатов считается неприемлемым.

  1. Проверьте ремень привода вспомогательных агрегатов на наличие трещин. Если повреждение превышает допустимый предел, установите новый ремень привода вспомогательных агрегатов.
    СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).

Чанкинг

Чанкинг описывает состояние, при котором длинные отрезки резины отсоединяются от ребер ремня привода вспомогательных агрегатов. Это считается выход из строя ремня привода вспомогательных агрегатов.

  1. Проверьте ремень привода вспомогательных агрегатов на наличие повреждений. Если есть куски отсутствует, установите новый ремень привода вспомогательных агрегатов.
    СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).

Пилинг

Пилинг пыль, которая образуется между ребрами ремня привода вспомогательных агрегатов из-за резина, которая стирается с ремня привода вспомогательных агрегатов, когда он новый. Там также могут быть незакрепленные частицы, оставшиеся на ремне привода вспомогательных агрегатов во время производственный процесс. Они стираются и превращаются в маленькие шарики резины, которые затем застревают в канавках ремня привода вспомогательных агрегатов. Это состояние обычно проходит через 4800–8000 км (3000 км). миль - 5000 миль) нормального вождения.

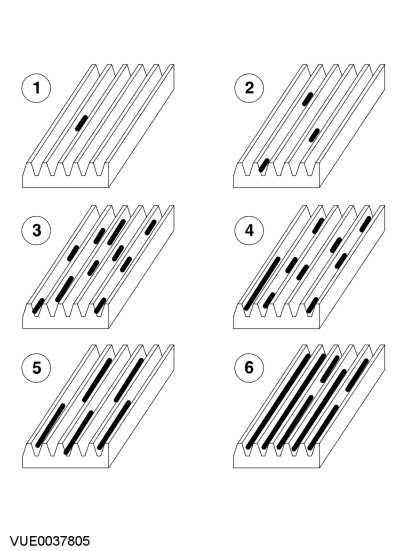

  1. Проверьте ремень привода вспомогательных агрегатов на наличие катышков. Состояние ремень привода вспомогательных агрегатов следует сравнить с рисунком.
    1. Маленькие разбросанные таблетки. Не считается проблемой. Никаких действий не требуется.
    1. Маленькие разбросанные таблетки. Не считается проблемой. Никаких действий не требуется.
    1. Более длинные таблетки до 50% высоты ребра. Возможный шум беспокойство. УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов, если слышен шум.
      СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).
    1. Более длинные таблетки до 50% высоты ребра. Возможный шум беспокойство. УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов, если слышен шум.
      СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).
    1. Сильные отложения в канавках. Возможные проблемы с шумом и стабильностью. УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов.
      СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).
    1. Сильные отложения в канавках. Возможные проблемы с шумом и стабильностью. УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов.
      СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).

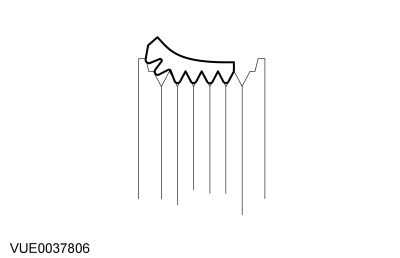

Неправильная посадка

Аксессуар шум приводного ремня может быть вызван тем, что ремень привода вспомогательных агрегатов неправильно установлен на шкиве, как показано на следующем рисунке. Убедитесь, что все V-образные канавки на ремне привода вспомогательных агрегатов касаются правильно со шкивом.

  1. Если причина визуально не очевидна, проверьте симптом и обратитесь к Таблице симптомов.

Таблица симптомов

Симптом Возможные источники Действие
  • Шум ремня привода вспомогательных агрегатов
  • Система привода вспомогательного оборудования
  • С помощью стетоскопа или другого подслушивающего устройства определите источник шума. УСТАНОВИТЕ новые компоненты по мере необходимости. ПРОВЕРЬТЕ система для нормальной работы.
  • Ремень привода вспомогательных агрегатов установлен неправильно.
  • ПРОВЕРЬТЕ, что ремень привода вспомогательных агрегатов правильно установлен в канавках шкива. УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов, если это необходимо.
    СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).
    ПРОВЕРЬТЕ систему на предмет нормальной работы.
  • Шкив(ы).
  • ПРОВЕРЬТЕ шкив (шкивы) на предмет повреждений, свободы вращения, наличия камней. захват и выравнивание. УСТАНОВИТЕ новые компоненты по мере необходимости. ПРОВЕРЬТЕ система для нормальной работы.
  • Смазка или другие загрязнения.
  • ПРОВЕРЬТЕ ремень привода вспомогательных агрегатов на наличие загрязнений или повреждений. УСТРАНИТЕ источник утечки и УСТАНОВИТЕ новый ремень привода вспомогательных агрегатов.
    СМ.: Ремень привода вспомогательных агрегатов (303-05B Привод вспомогательных агрегатов — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).
    ПРОВЕРЬТЕ систему на предмет нормальной работы.
  • ПРИМЕЧАНИЕ: Щебетание определяется как щебетание, часто прерывистое.
  • Свист ремня привода вспомогательных агрегатов
  • Несоосность шкива (обычно проявляется на холостом ходу).
  • ПРОВЕРЬТЕ, что ремень привода вспомогательных агрегатов проходит по центру плоских шкивов. ПРОВЕРЬТЕ систему на предмет нормальной работы.
  • ПРОВЕРЬТЕ шкивы на чрезмерный осевой зазор и погнутые фланцы.
  • При работающем двигателе на холостом ходу используйте стетоскоп, чтобы определить источник шума. УСТАНОВИТЕ новые компоненты по мере необходимости. ПРОВЕРЬТЕ систему на предмет нормальной работы.
  • ПРИМЕЧАНИЕ: Погремушка определяется как металлический стук.
  • Скрип ремня привода вспомогательных агрегатов
  • Незакрепленные компоненты или оборудование.
  • ПРОВЕРЬТЕ правильность установки компонентов или оборудования и при необходимости затяните их. ПРОВЕРЬТЕ систему на предмет нормальной работы.
