Антенный кабель аудиоблока. Снятие и установка

Место в руководстве: Информационно-развлекательные системы
Служебная информация — 27Приостановка — 48Трансмиссия — 9Тормозная система — 52Рулевая система — 21Двигатель — 140Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки — 48Вытяжная система — 6Топливная система — 21Система климат-контроля — 58Контрольно-измерительные приборы и системы оповещения — 26Аккумулятор и система зарядки — 20Информационно-развлекательные системы — 41Осветительные приборы — 29Распределение электроэнергии — 11Электронная группа функций — 30Кузов и краска — 275Рама и монтаж — 3
15шагов
~90мин
4/5сложность
Выполнено 0 из 15

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

Передний кабель

  1. Снимите АКМ.
    См.: Передний модуль управления аудиосистемой (ACM) (415-00A Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC, Удаление и установка).
    См.: Передний модуль управления аудиосистемой (ACM) (415-00A Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC, Удаление и установка).
    См. также: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

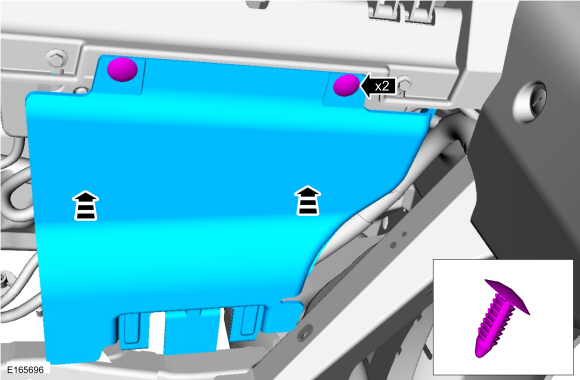

  2. Освободите фиксаторы и снимите кронштейн.
  3. Откройте дверцу бардачка и снимите бардачок.

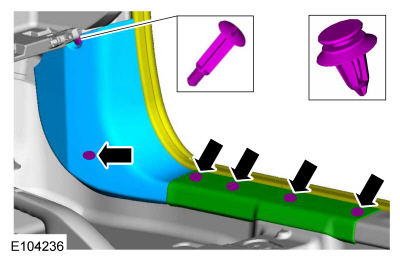

  4. Только правая сторона.
    • Расположите в стороне уплотняющую планку.
    • Освободите фиксаторы и снимите боковую отделочную панель напольной консоли.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
  5. Только правая сторона.
    • Расположите в стороне уплотняющую планку.
    • Освободите фиксаторы и снимите накладку порога.
    • Освободите фиксаторы и снимите нижнюю панель отделки капота.
  6. Отсоедините кабель передней антенны.

Задний кабель

  1. Осторожно опустите обшивку потолка.
    См.: Обшивка потолка — 4-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
    См.: Потолок — 5-дверный (501-05 Внутренняя отделка и украшения, Снятие и установка).
  2. Отсоедините электрический разъем.
  3. Только правая сторона.
    • Расположите в стороне уплотняющую планку.
    • Освободите фиксаторы и снимите боковую отделочную панель напольной консоли.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
  4. Только правая сторона.
    • Расположите в стороне уплотняющую планку.
    • Освободите фиксаторы и снимите накладку порога.
    • Освободите фиксаторы и снимите нижнюю панель отделки капота.
  5. Отсоедините кабель задней антенны.

Монтаж

Передний кабель

  1. Наложите новый кабель передней антенны AM/FM/спутникового радио на жгут проводов автомобиля, следуя показанному маршруту. Закрепите новый AM / Кабель передней антенны FM/спутникового радио к жгуту проводов с лентой или застежки-молнии по мере необходимости.
  2. Для установки выполните процедуру удаления в обратном порядке.

Задний кабель

  1. Наложите новый кабель задней антенны AM/FM/спутникового радио на жгут проводов автомобиля, следуя показанному маршруту. Закрепите новый AM / Кабель задней антенны FM/спутникового радио к жгуту проводов с лентой или застежки-молнии по мере необходимости.
  2. Для установки выполните процедуру удаления в обратном порядке.
