Ford Fiesta: гидравлический привод тормозов / главный тормозной цилиндр. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. Снимите лоток аккумулятора.
   См.: Аккумуляторный отсек — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
   См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).

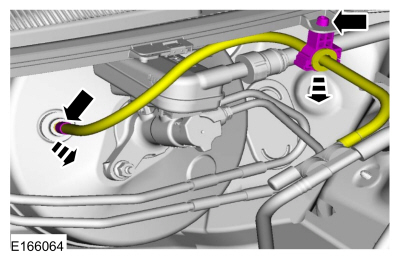

1. Отсоедините вакуумную трубку от усилителя тормозов и отсоедините направляющую скобу.


1. Отсоедините электрический разъем, снимите винты и фару в сборе.


1. Выверните болт и поверните вентиляционную панель кожуха вверх.
   Крутящий момент: 19 фунтов на дюйм (2,2 Нм)

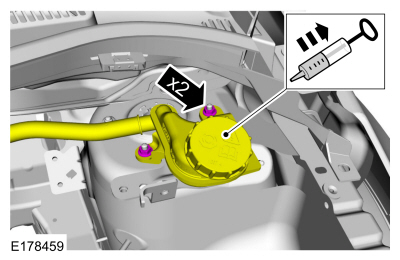

1. С помощью подходящего всасывающего устройства удалите тормозную жидкость из выносного бачка, а затем отверните гайки.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Отсоедините муфту и снимите выносной бачок тормозной жидкости.


Автомобили с механической коробкой передач

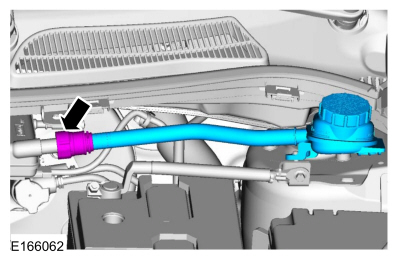

1. Освободите муфту и отсоедините трубку главного цилиндра сцепления.


Все автомобили

1. Отсоедините электрический разъем датчика уровня тормозной жидкости и фитинги тормозной трубки.
   Крутящий момент: 150 фунтов на дюйм (17 Нм)

1. ПРИМЕЧАНИЕ: Перед установкой главного цилиндра убедитесь, что новое уплотнительное кольцо усилителя тормозов к главному цилиндру на месте, и сопряжение лица чистые.

   Снимите гайки и главный тормозной цилиндр. Откажитесь от орехов.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. УВЕДОМЛЕНИЕ: Будьте особенно осторожны при обращении с компонентом.

   Не снимайте удлинитель поршня главного тормозного цилиндра.


Монтаж

Все автомобили

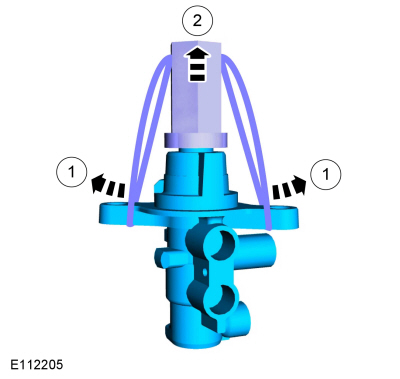

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите пластиковые стяжки и защитный колпачок.


1. Для установки выполните процедуру удаления в обратном порядке.


1. • Если был установлен новый главный тормозной цилиндр, прокачайте главный цилиндр.
     См.: Прокачка компонентов (206-00 Тормозная система — общая информация, общие процедуры).

   • Если главный тормозной цилиндр был снят для доступа к другим компонентам, прокачайте тормозную систему.
     См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).


Автомобили с механической коробкой передач

1. Прокачайте систему сцепления.
   См.: Прокачка системы сцепления (308-02 Органы управления сцеплением — 5-ступенчатая коробка передач). Механическая коробка передач — B5/IB5/6-ступенчатая механическая коробка передач — B6, общие сведения процедуры).
