Педаль тормоза и кронштейн. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов без сначала сняв выключатель стоп-сигнала и деактиватор круиз-контроля выключатель. Снимите выключатели при педали тормоза в положении покоя. позиция. Плунжер переключателя должен быть сжат, чтобы переключатель мог вращаться. в скобке. Снятие переключателей с выдвинутым плунжером (во время педаль) приведет к повреждению переключателя.

1. 1
   Снимите коленную подушку безопасности водителя.
   См.: Коленная подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
2. 2
   Снимите выключатель стоп-сигнала.
   См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).
3. 3
   Снимите выключатель деактиватора круиз-контроля.
   См.: Выключатель деактиватора круиз-контроля (419-03 Круиз-контроль, снятие и установка).
4. 4
   Снимите педаль акселератора.
   См.: Педаль акселератора (310-02 Управление ускорением, снятие и установка).
5. 5

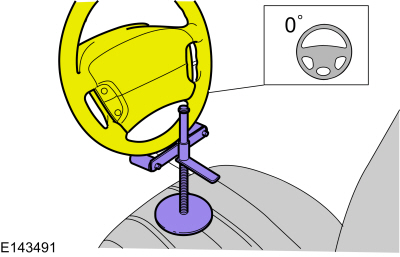

   Зафиксируйте рулевое колесо с помощью фиксатора рулевого колеса.



6. 6

   УВЕДОМЛЕНИЕ: Не допускайте вращения рулевой колонки во время вал рулевой колонки отсоединен или может быть повреждена часовая пружина. результат. Если есть признаки того, что вал рулевой колонки провернулся, снимите и повторно отцентрируйте часовую пружину. См. раздел 501-20B.

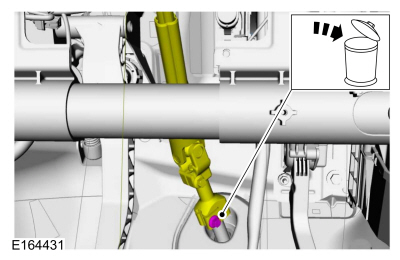

   Снимите и выбросьте болт вала рулевой колонки.
   Крутящий момент: 25 фунт-футов (34 Н·м)



7. 7

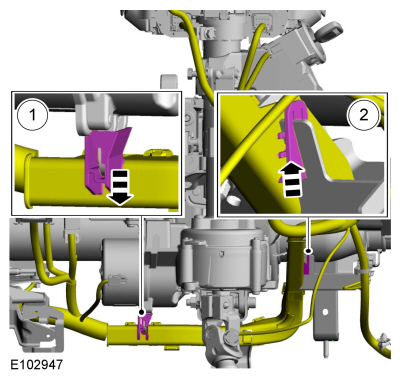

   1. Отсоедините нижний фиксатор жгута проводов.

   2. Отсоедините верхний фиксатор жгута проводов и отложите жгут проводов в сторону.



8. 8
   Нажмите на фиксирующий язычок и потяните наружу ручку открывания замка капота.



9. 9

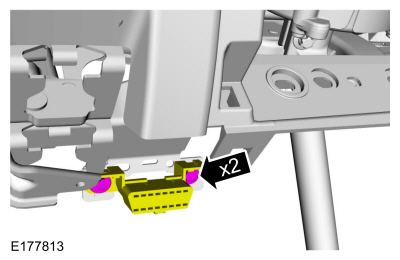

   Удалите винты и отложите DLC в сторону.



10. 10
    Снимите гайки и отложите кронштейн коленной подушки безопасности в сторону.
    Крутящий момент: 71 фунт на дюйм (8 Н·м)



11. 11
    Сожмите язычки и снимите шплинт. Выбросьте булавку.



12. 12
    Отсоедините фиксаторы проводки и отложите проводку в сторону.



13. 13
    Снимите гайки, педаль тормоза и скобу. Выбросьте гайки и болты.
    Крутящий момент: 18 фунт-футов (25 Н·м)



Монтаж

1. УВЕДОМЛЕНИЕ: Не нажимайте, не тяните и не двигайте иным образом педаль тормоза при установке выключателя стоп-сигнала и деактиватора круиз-контроля выключатель. Установите эти выключатели с толкателем усилителя, прикрепленным к педали тормоза и с педалью тормоза в положении покоя. Установка этих переключателей при педали тормоза в любом другом положении приведет к неправильной регулировке и может повредить переключатели.

   Для установки выполните процедуру удаления в обратном порядке.
