Ford Fiesta: Система климат-контроля - Общая информация / Центральные регистры. Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Система климат-контроля / Система климат-контроля – общая информация / Центральные регистры. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показаны автомобили с сенсорным дисплеем, автомобили без сенсорного дисплея аналогичны.

Снимите центральную верхнюю панель отделки приборной панели.
См.: Панель приборов, центральная верхняя панель отделки (501-12 Панель приборов и консоль, Снятие и установка).

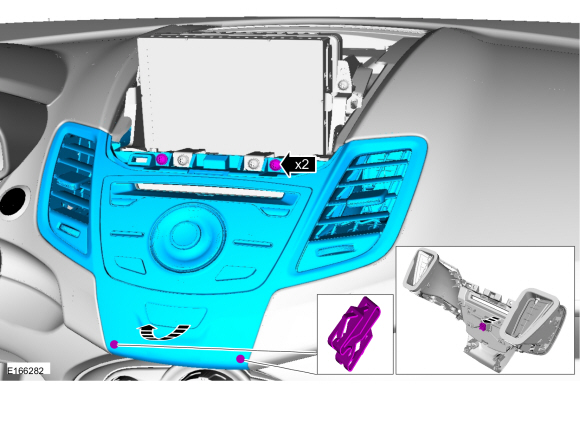

ПРИМЕЧАНИЕ: Автомобили с сенсорным дисплеем имеют 2 винта. Автомобили без сенсорного дисплея имеют 4 винта.
Снимите фиксаторы, освободите зажимы и снимите FCIM. Отсоедините электрический разъем.

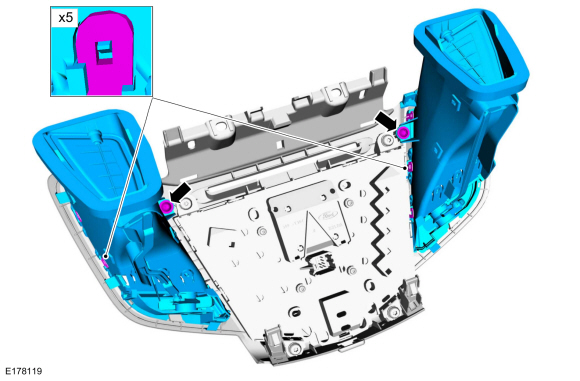

Снимите фиксаторы, освободите выступы и снимите центральные регистры.

Монтаж

Для установки выполните процедуру удаления в обратном порядке.
