Ford Fiesta: Кузовной ремонт - Общая информация / Защита от коррозии. Общие процедуры

Специальные инструменты) / Общее оборудование

Материалы

Ремонт

ПРИМЕЧАНИЕ: Грунтовка

ПРИМЕЧАНИЕ: Следующие иллюстрации не относятся к конкретному автомобилю и предназначены только для справки.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом раздел, СМ. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Проволочной щеткой почистите область и убедитесь, что поверхности свободны. масла, грязи и других посторонних материалов. Выполнить грунтовку процесс в следующей последовательности.


1. Тщательно очистите и обезжирьте металлические поверхности, чтобы удалить воск и жир.
   Материал: салфетки для подготовки металлических поверхностей Motorcraft®. / ЗС-31-Б

1. Для достижения наилучших результатов автомобиль должен быть комнатной температуры.


1. Присоедините канистру грунтовки к пистолету-дозатору.
   Используйте общее оборудование: пистолет для грунтовки
   Материал: грунтовочное покрытие ValuGard™ Premium. / ВГ101, ВГ101А

1. Грунтовка должна наноситься после сварки и окраски. Продукт не может быть проварен.


1. Настройка давления воздуха для пистолета-аппликатора составляет от 552 кПа (80,06 фунтов на кв. дюйм) до 621 кПа (90,07 фунтов на кв. дюйм).


1. Нанесите легкие слои тумана, распылите аппликатор в виде тумана. Материал вытесняет влагу.


1. Удалите избыточное распыление с помощью мягкого растворителя, такого как уайт-спирит или средство для удаления насекомых и смолы.

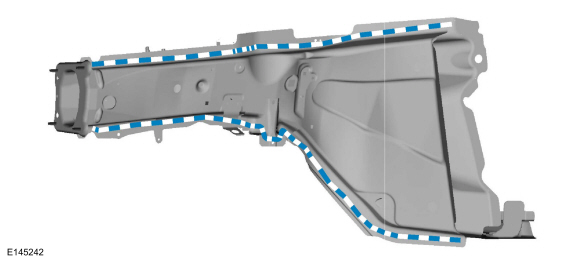

1. ПРИМЕЧАНИЕ: Внешний вид фланца рамы с точечной сваркой.

   Нанесите материал Premium Undercoating на внешнюю поверхность. открытые кромки после сварки и окраски.

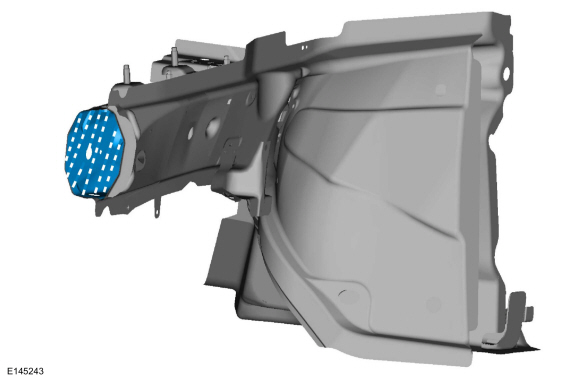

1. ПРИМЕЧАНИЕ: Показан типичный лонжерон цельной рамы в поперечном сечении.

   Нанесите ингибитор ржавчины на внутреннюю поверхность рельса. после проведения сварочного процесса. Нажмите триггер и подождите 2-3 секунды. и медленно потяните палочку, чтобы убедиться, что область полностью затуманена.

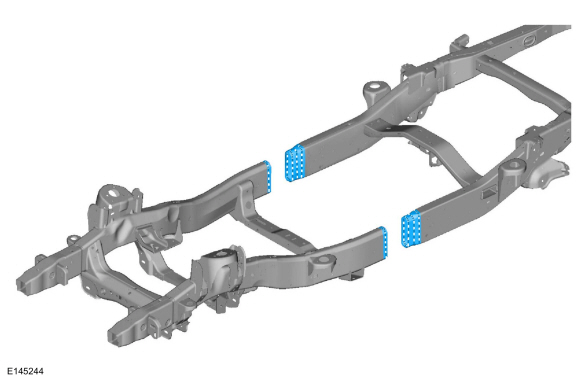

1. ПРИМЕЧАНИЕ: Полнорамный автомобиль, показан ремонт секции переднего рельса до среднего рельса.

   Нанесите грунтовку Premium на открытые поверхности после осуществление сварочного процесса. Убедитесь, что все участки с голым металлом.


Ремонт

ПРИМЕЧАНИЕ: Ингибитор ржавчины

1. Поверхности должны быть очищены от масла, грязи и других посторонних материал. Осуществляйте процесс в следующей последовательности.


1. Тщательно очистите и обезжирьте металлические поверхности, чтобы удалить воск и жир.
   Материал: салфетки для подготовки металлических поверхностей Motorcraft®. / ЗС-31-Б

1. Для достижения наилучших результатов автомобиль должен находиться в комнате температура. Подсоедините канистру с ингибитором ржавчины к пистолету-дозатору.
   Используйте основное оборудование: Пистолет для защиты от ржавчины
   Материал: Ингибитор ржавчины ValuGard™ / ВГ104, ВГ104А

1. Ингибитор ржавчины следует наносить после сварки и окраски. Продукт не может быть проварен.


1. Настройка давления воздуха для пистолета-аппликатора составляет от 448 кПа (64,97 фунтов на кв. дюйм) до 517 кПа (74,98 фунтов на кв. дюйм).


1. Используйте палочку подходящей длины при распылении. области. Вставьте зонд как можно глубже в отверстие для доступа, потяните триггер и подождите 2-3 секунды и медленно вытащите палочку из доступа дыра. Наносите материал тонкими слоями тумана. Материал вытесняет влага.


1. Удалите избыточное распыление с помощью мягкого растворителя, такого как уайт-спирит или средство для удаления насекомых и смолы.

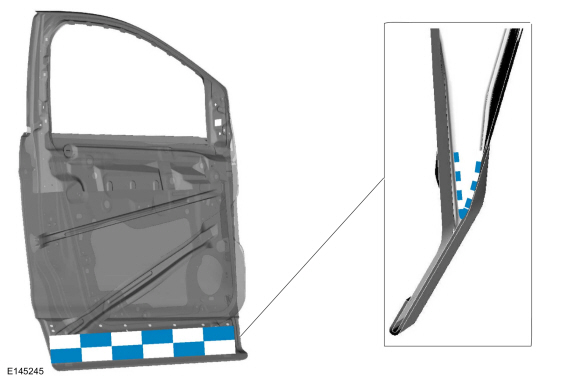

1. ПРИМЕЧАНИЕ: Дверной узел, вид снизу.

   Нанесите, как показано, на внутреннюю часть дверной коробки на всех внутренние металлические поверхности с помощью наиболее подходящего аппликатора. Нанесите материал на открытые кромки после выполнения сварки. процесс. Убедитесь, что горизонтальные поверхности хорошо защищены, так как они более подвержены коррозии. Следите за чистотой дверных дренажных отверстий, чтобы предотвратить скопление влаги.
   Материал: Ингибитор ржавчины ValuGard™ / ВГ104, ВГ104А

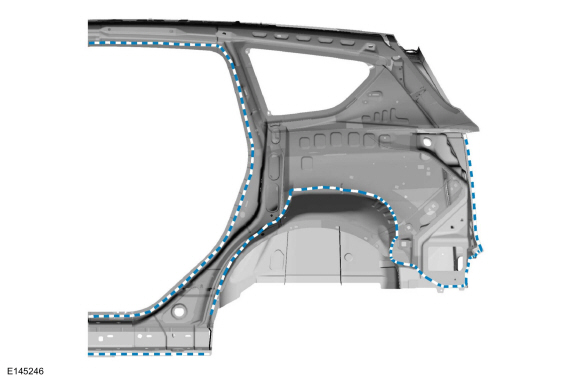

1. ПРИМЕЧАНИЕ: Внутренний вид четверти панели.

   Нанесите на закрытую часть канала точечной сварки области фланцев. Нанесите на открытые кромки после сварки процесс. Убедитесь, что горизонтальные поверхности хорошо защищены, так как они более подвержены коррозии.
   Материал: Ингибитор ржавчины ValuGard™ / ВГ104, ВГ104А

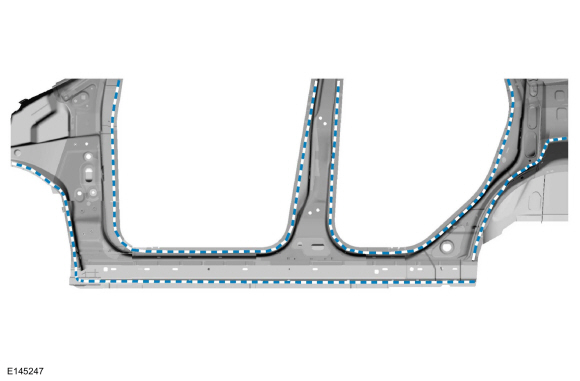

1. ПРИМЕЧАНИЕ: Вид дверной рамы в проеме.

   Нанесите на закрытую часть канала точечной сварки области фланцев. Убедитесь, что горизонтальные поверхности хорошо защищены, так как они более подвержены коррозии.
   Материал: Ингибитор ржавчины ValuGard™ / ВГ104, ВГ104А
