Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / головка блока цилиндров. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Удалите следующие элементы:
   1. См.: Турбокомпрессор (303-04C Подача топлива и органы управления — Турбокомпрессор — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, снятие и Монтаж).

   2. См. Распредвалы (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

   3. См.: Впускной коллектор (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

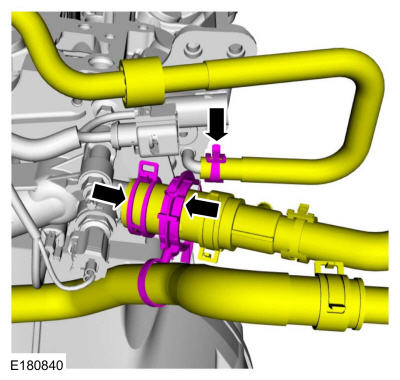

1. Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

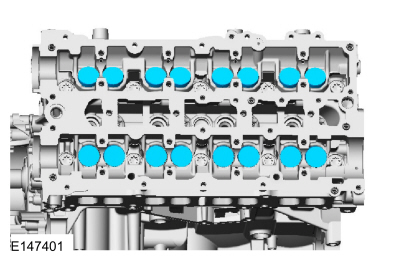

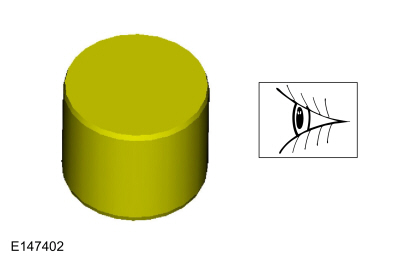

1. ПРИМЕЧАНИЕ: Если распределительные валы и толкатели клапанов будут использоваться повторно, отметьте расположение толкателей клапана, чтобы убедиться, что они собраны в исходных положениях.

   ПРИМЕЧАНИЕ: Номер на толкателях клапана отражает только цифры, которые следуют за десятичной дробью. Например, толкатель с номером 0,650 имеет толщину 0,1437 в ( 3,65 мм).

1. При необходимости установите новые компоненты.

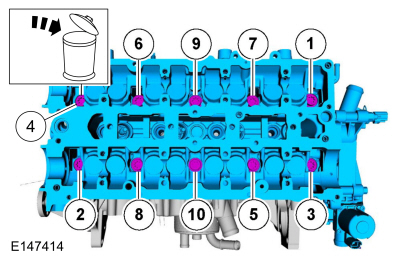

1. ПРИМЕЧАНИЕ: Перед снятием болтов головки цилиндров убедитесь, что головка блока цилиндров имеет температуру окружающего воздуха.

1. Поддержите головку блока цилиндров на верстаке головкой стороной с прокладкой вверх. Проверьте деформацию головки блока цилиндров и цилиндр блочное искажение.
   См.: Деформация головки цилиндров (303-00 Система двигателя — общая информация, общие процедуры).
   См.: Деформация блока цилиндров (303-00 Система двигателя — Общая информация, Общие процедуры).


Монтаж

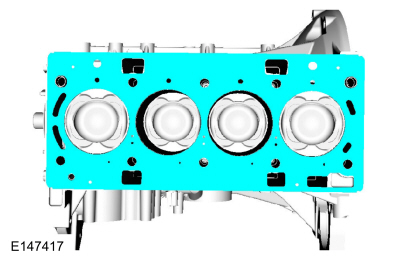

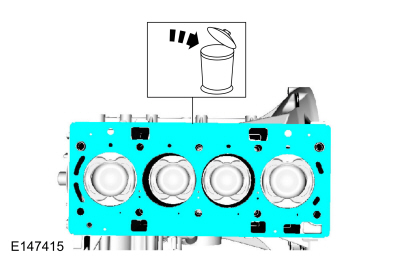

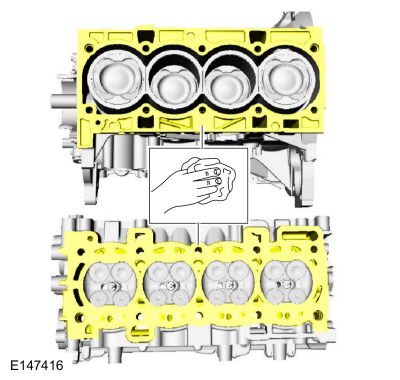

1. УВЕДОМЛЕНИЕ: Не используйте металлические скребки, проволочные щетки, электрические абразивные диски или другие абразивные средства для очистки уплотняемых поверхностей. Эти инструменты оставляют царапины и выбоины, которые создают пути утечки. Использовать пластиковый скребок для удаления всех следов прокладки головки блока цилиндров.

   ПРИМЕЧАНИЕ: Если нет остаточного прокладочного материала, Для очистки и подготовки поверхностей можно использовать средство подготовки металлических поверхностей.

   ПРИМЕЧАНИЕ:

   Материал: салфетки для подготовки металлических поверхностей Motorcraft®. / ЗС-31-Б

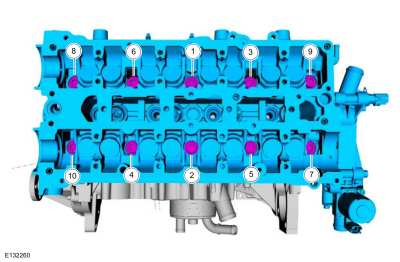

1. ПРИМЕЧАНИЕ: Убедитесь, что установлены новые болты.

   ПРИМЕЧАНИЕ: Убедитесь, что в резьбовых отверстиях болтов головки цилиндров нет жидкостей.

   Крутящий момент:
   Этап 1: 44 фунта на дюйм (5 Нм)
   Этап 2: 133 фунта на дюйм (15 Нм)
   Этап 3: 26 фунт-футов (35 Нм)
   Этап 4: 90°
   Этап 5: Затянуть дополнительно:: 90°

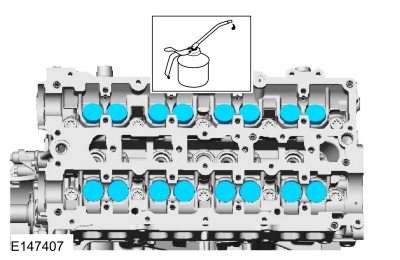

1. Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

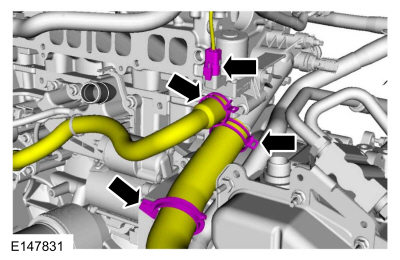

1. Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Установите следующие элементы:
   1. См.: Впускной коллектор (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

   2. См. Распредвалы (двигатель 303-01A — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma, снятие и установка).

   3. См.: Турбокомпрессор (303-04C Подача топлива и органы управления — Турбокомпрессор — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, снятие и Монтаж).


1. Используйте общее оборудование: оборудование для слива масла

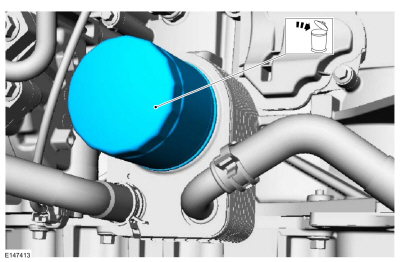

   Используйте основное оборудование: ленточный ключ.

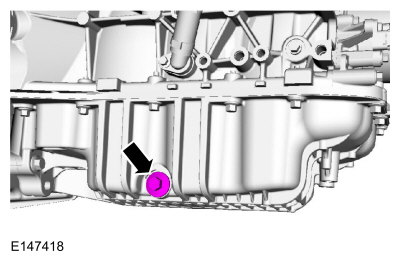

1. Используйте общее оборудование: оборудование для слива масла
   Крутящий момент: 21 фунт-фут (28 Нм)

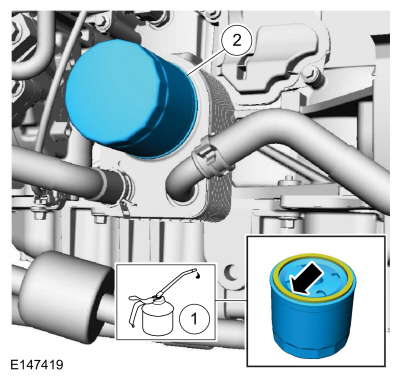

1. Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
   Крутящий момент: 128 фунтов на дюйм (14,5 Нм)

1. Залейте в двигатель чистое моторное масло.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
