Ford Fiesta: Двигатель — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / Engine. Удаление

Специальные инструменты) / Общее оборудование

	300-ОТК1585АЭ Лифт силового агрегата
	300-OTC1819E Напольный кран 2200 #, складывающийся
	303-1502 Двигатель подъемного устройства ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД
	303-476 (Т94П-9472-А) Гнездо, датчик кислорода в отработавших газах ТКИТ-1994-ЛМ/М ТКИТ-1994-Ф ТКИТ-1994-ФЛМ/ФМ
Ленточный ключ
Оборудование для слива масла
Кабельные стяжки
Устройство для снятия/установки шланговых хомутов
Деревянный блок

Материалы

Имя	Спецификация
Проникающая и фиксирующая смазка Motorcraft® XL-1	-

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Восстановите хладагент.
   См.: Восстановление системы кондиционирования (A/C), эвакуация. и зарядка (412-00 Система климат-контроля - Общая информация) .


1. Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, General процедуры).

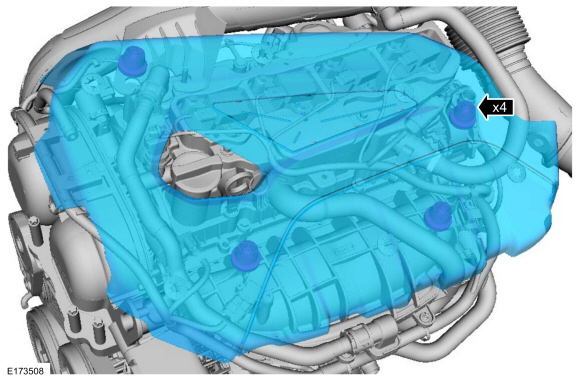

1. Снимите внешний кожух двигателя.

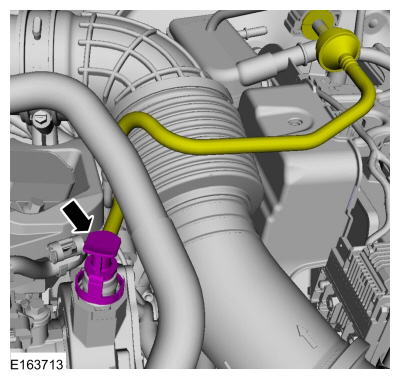

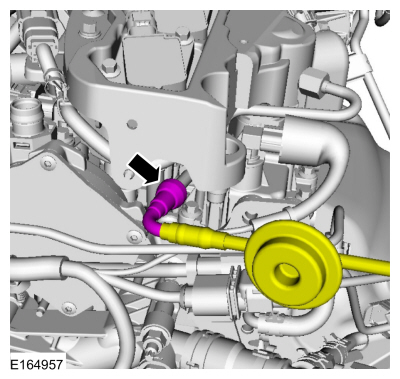

1. Отсоедините разъем вакуумной трубки.


1. Снимите воздухоочиститель.
   См.: Воздухоочиститель (303-12B Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).

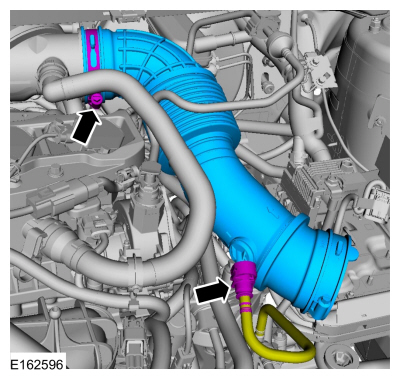

1. • Отсоедините быстроразъемную муфту от выпускной трубы воздухоочистителя.

   • Ослабьте хомут и снимите выпускную трубку воздухоочистителя.


1. УВЕДОМЛЕНИЕ: Всякий раз, когда компоненты системы впуска воздуха турбонагнетателя удалены, всегда закрывайте открытые порты для защиты от мусора. Это важно чтобы в систему не попал посторонний материал. Компрессор турбокомпрессора лопасти подвержены повреждению даже мелкими частицами. Все компоненты должны быть проверены и очищены, если это необходимо, до установка или повторная сборка.

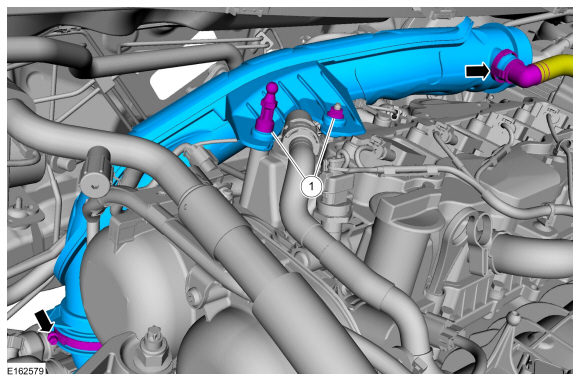

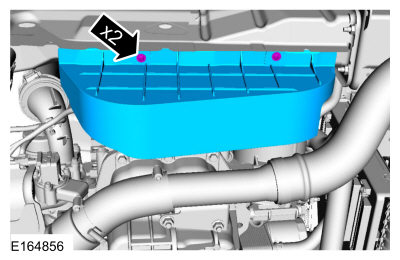

   1. Снимите шпильку внешней крышки двигателя и гайку.

   2. Отсоедините трубку вентиляции картера, ослабьте хомут и снимите выпускную трубку воздухоочистителя.


1. Снимите лоток аккумулятора.
   См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).

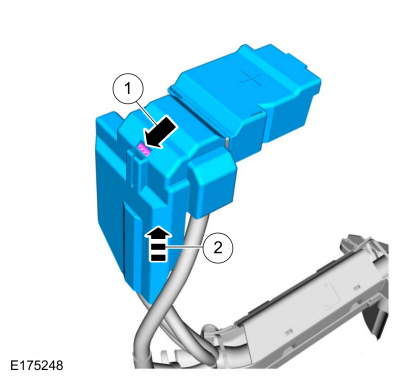

1. 1. Отпустите вкладку.

   2. Снимите крышку клемм аккумуляторной батареи.

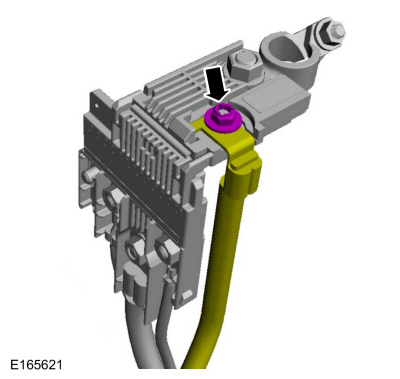

1. Снимите гайку и проволоку.

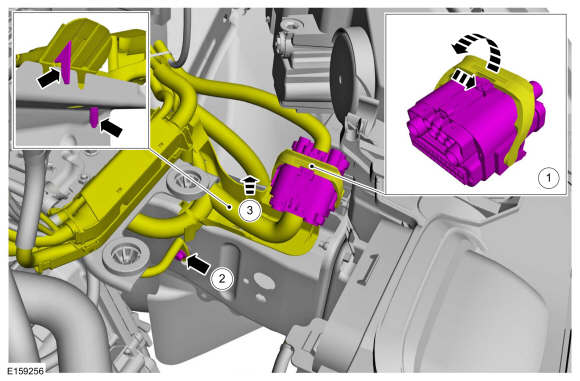

1. 1. Отсоедините электрический разъем.

   2. Снимите болт и провод заземления.

   3. Отсоедините фиксаторы крепления жгута проводов.

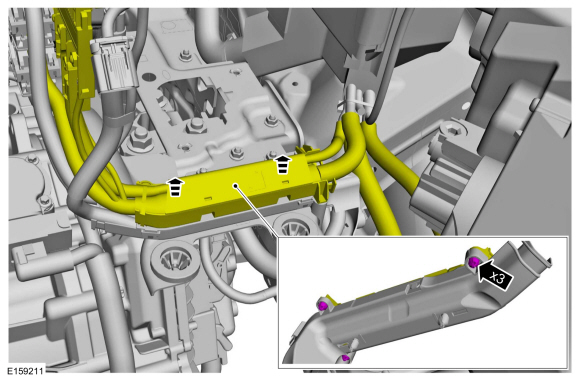

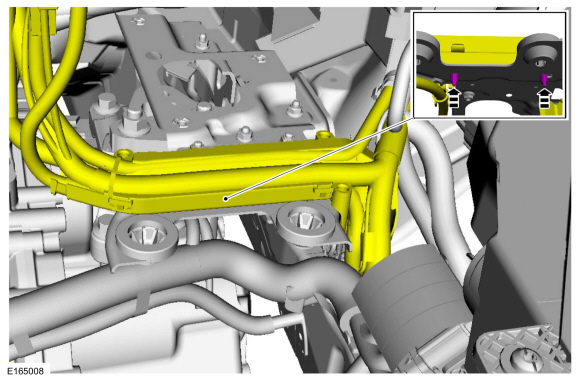

1. Снимите фиксаторы крепления жгута проводов.


1. Отсоедините фиксаторы крепления жгута проводов.

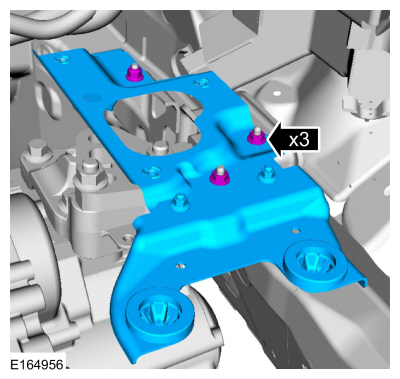

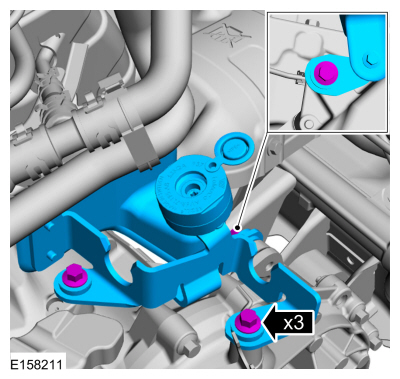

1. Снимите гайки и скобу.

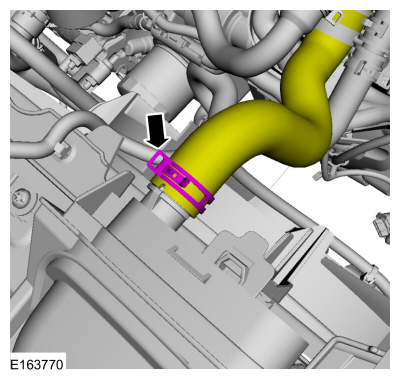

1. Отсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

   Автомобили ранней сборки, отсоедините соединение топливной магистрали.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

   Автомобили поздней сборки, отсоедините соединение топливопровода.
   См.: Муфты с пружинным замком (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

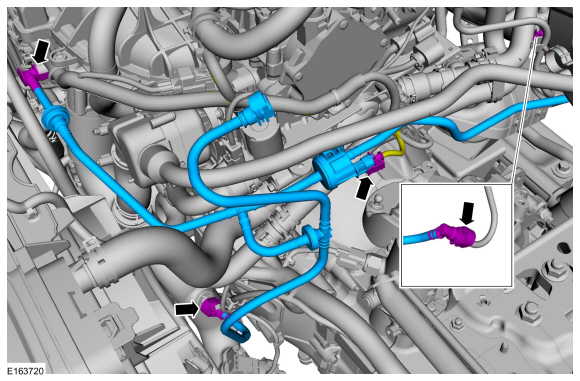

1. Отсоедините быстроразъемные соединения, электрический разъем и снимите сборку трубки испарения топлива.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

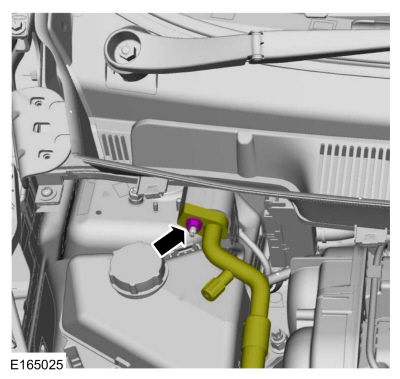

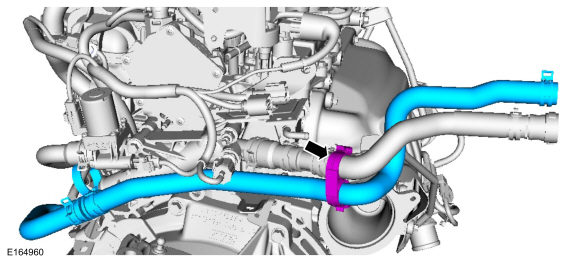

1. Отсоедините трубку охлаждающей жидкости и снимите фиксатор.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. ПРИМЕЧАНИЕ: Обратите внимание на положение шлангов охлаждающей жидкости для установки.

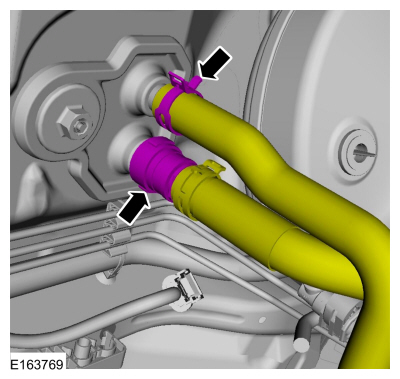

   Отсоедините шланги отопителя.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

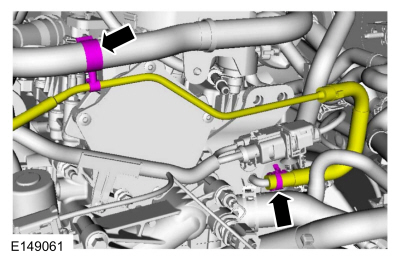

1. Отсоедините трубку от удерживающего зажима.

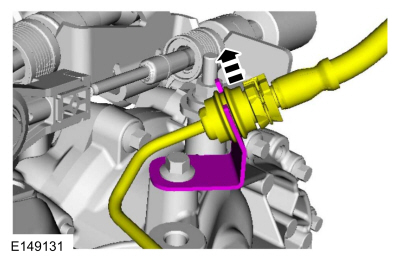

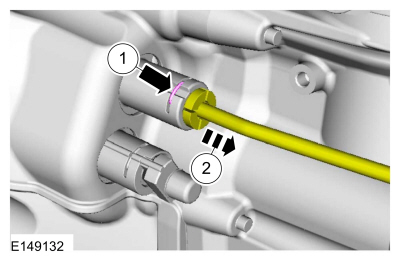

1. Отсоедините трубку подачи рабочей жидкости цилиндра сцепления.

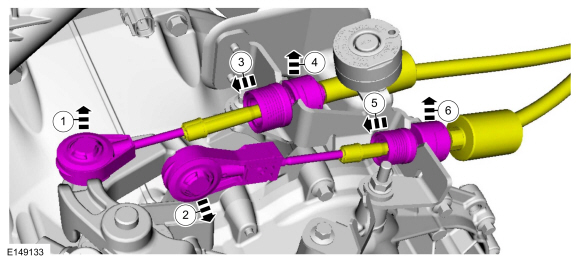

1. Отсоедините тросы рычага селектора.


1. ПРИМЕЧАНИЕ: Выбросьте уплотнительное кольцо и прокладку.

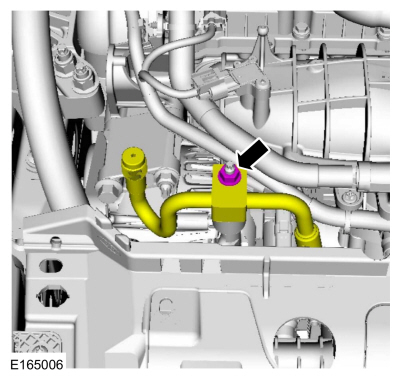

   Снимите гайку и отсоедините линию кондиционера.


1. ПРИМЕЧАНИЕ: Выбросьте уплотнительное кольцо и прокладку.

   Снимите гайку и отсоедините линию кондиционера.


1. Снимите дегазационную емкость.
   См.: Баллон для дегазации (303-03B Охлаждение двигателя — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).

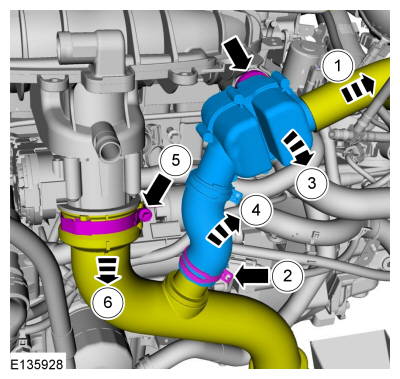

1. • Отсоедините шланг, ослабьте хомут и снимите резонатор в сборе.

   • Ослабьте хомут шланга и отведите в сторону шланг корпуса дроссельной заслонки.

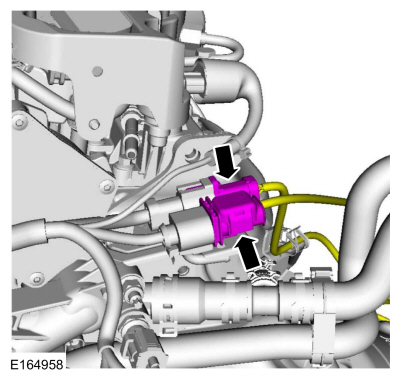

1. • Ослабьте хомут и отсоедините электрический разъем.

   • Снимите гайку и выпускную трубу CAC.


1. Снимите фиксаторы и щиток.

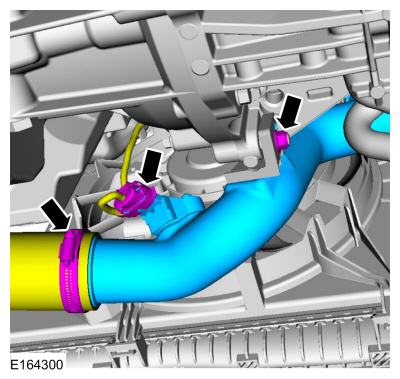

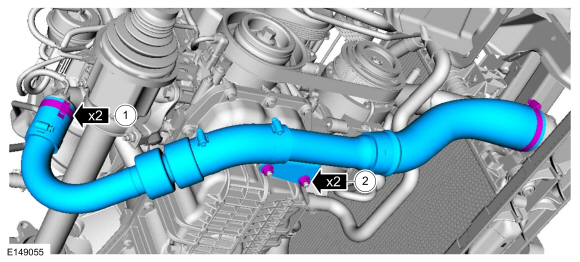

1. 1. Ослабьте зажимы.

   2. Снимите гайки и выпускную трубку ТП.


1. Снимите передний подрамник.
   См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).

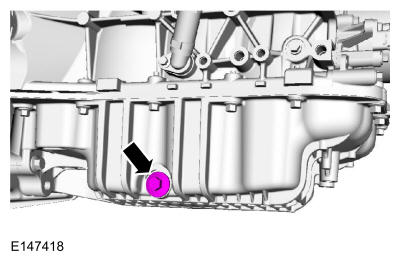

1. Снимите сливную пробку и слейте моторное масло, затем установите сливную пробку.
   Используйте общее оборудование: оборудование для слива масла
   Крутящий момент: 21 фунт-фут (28 Нм)

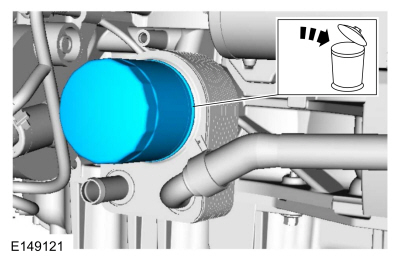

1. Снимите и выбросьте масляный фильтр двигателя.
   Используйте основное оборудование: ленточный ключ.

1. Слейте трансмиссионную жидкость.
   См.: Слив и заливка трансмиссии (308-03B Руководство по эксплуатации). Коробка передач — 6-ступенчатая механическая коробка передач — B6, общие процедуры).

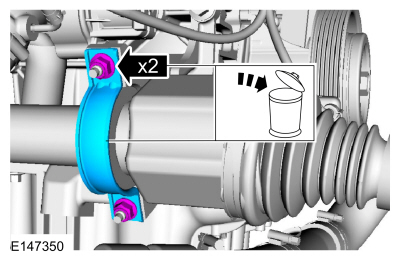

1. Снимите и выбросьте стопорный хомут подшипника полуоси и гайки.

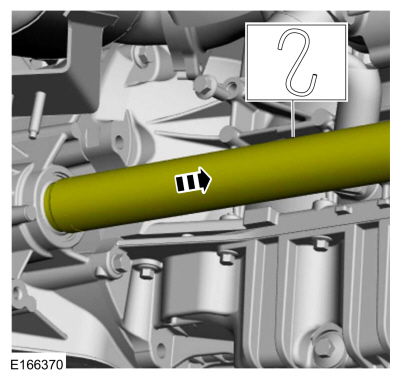

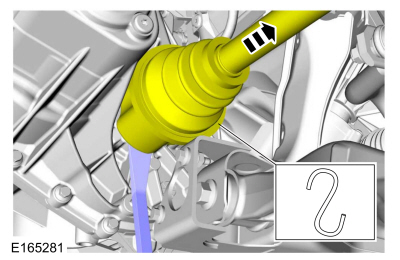

1. Снимите и поддержите полуось от коробки передач.


1. Используя монтировку, отделите полуось от коробки передач и опоры.

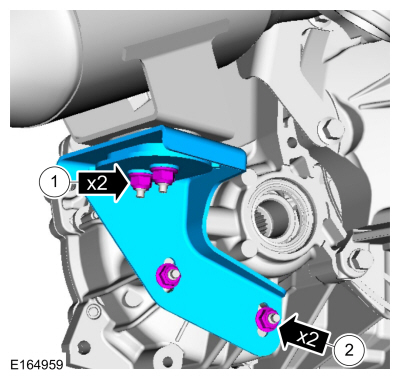

1. Снимите болты и скобу.

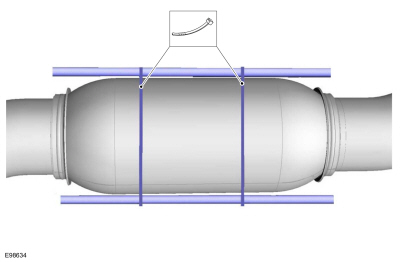

1. Поддержите гибкую выпускную трубу поддерживающей пленкой или подходящей шиной.
   Используйте общее оборудование: кабельные стяжки

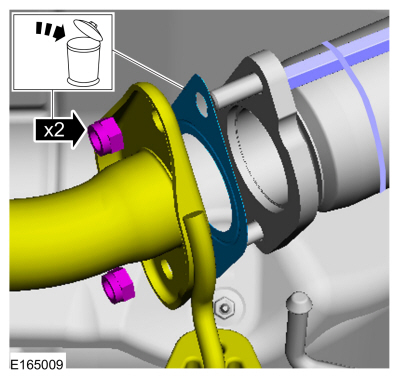

1. • Удалите орехи.

   • Установите обратно выхлопную систему, снимите и выбросьте прокладку.

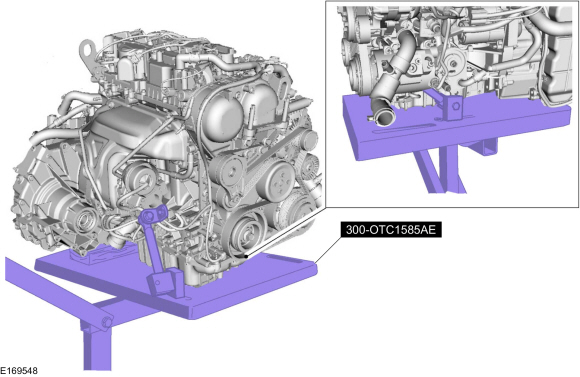

1. Установите специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

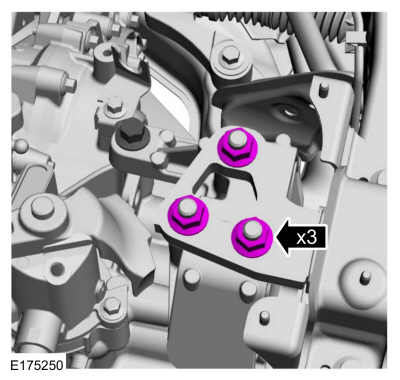

1. Удалите орехи.

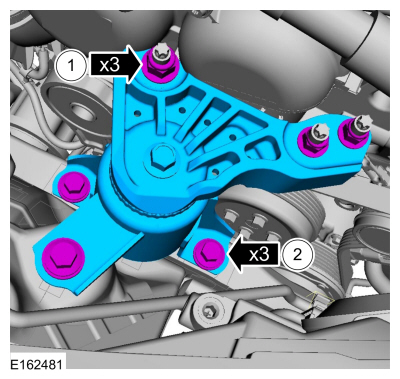

1. 1. Удалите орехи.

   2. Снимите болты и опору двигателя.

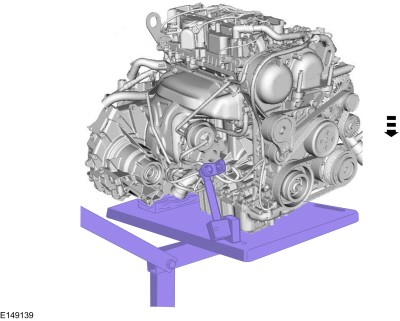

1. Используя специальный инструмент, опустите двигатель с автомобиля.


1. Отсоедините электрические разъемы.

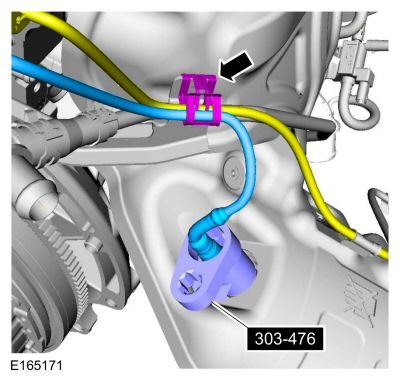

1. С помощью специального инструмента снимите датчик HO2S. Отсоедините фиксатор жгута проводов.
   Используйте специальный сервисный инструмент: 303-476 (Т94П-9472-А) Гнездо датчика кислорода в отработавших газах.
   Материал: проникающая и фиксирующая смазка Motorcraft®. / XL-1

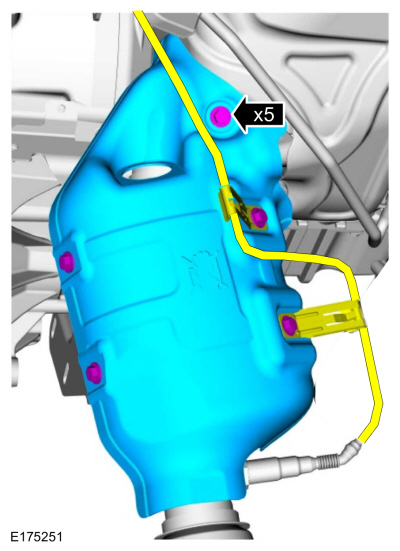

1. Снимите болты и теплозащитный экран.

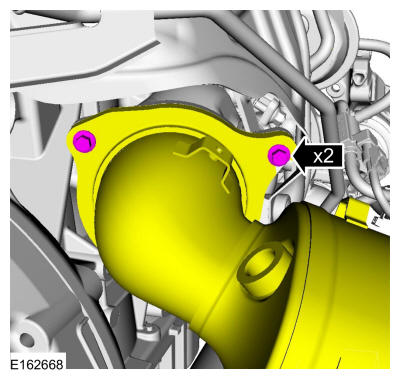

1. Снимите болты каталитического нейтрализатора.


1. Снимите гайки и кронштейн крепления каталитического нейтрализатора.

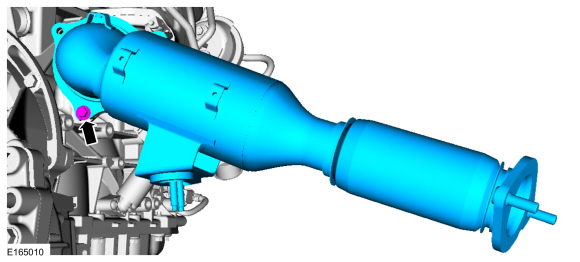

1. ПРИМЕЧАНИЕ: Поддерживая каталитический нейтрализатор, выверните болт.

   Снимите болт и каталитический нейтрализатор.

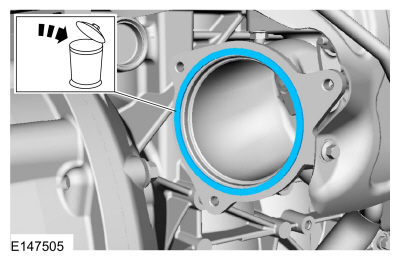

1. Выбросьте прокладку каталитического нейтрализатора.

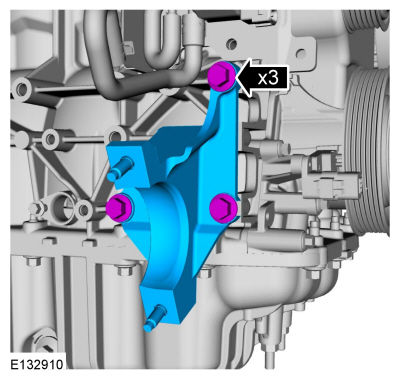

1. Снимите болты и скобу.

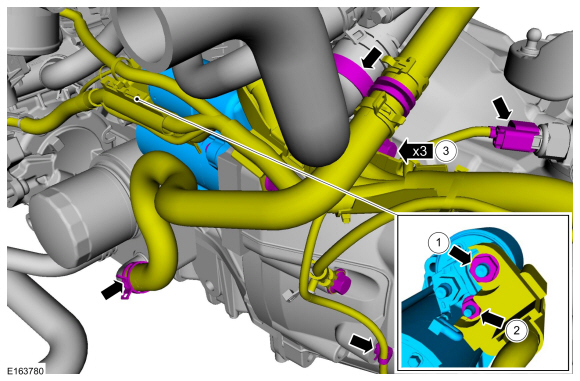

1. 1. Снимите гайку и электрическое соединение клеммы электромагнитного клапана стартера.

   2. Снимите гайку и электрическое соединение клеммы электромагнитного клапана стартера.

   3. Ослабьте хомут и отсоедините шланг охлаждающей жидкости и отложите его в сторону. Снимите болты и стартер.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
   4. Отсоедините фиксатор жгута проводов. Отсоедините электрический разъем.

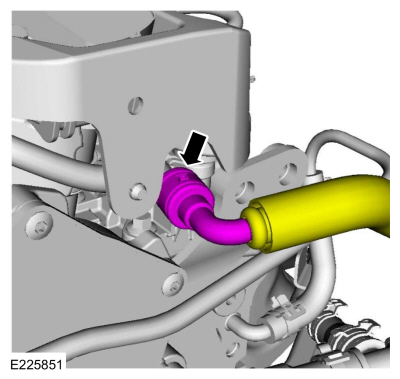

1. Отсоедините фиксатор и снимите шланг охлаждающей жидкости.

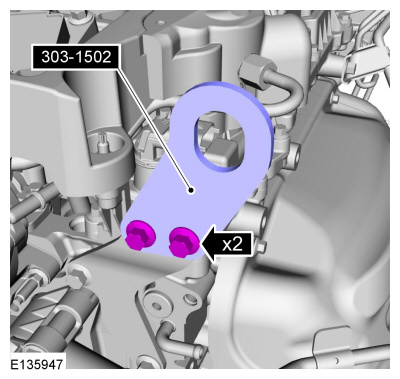

1. Установите подъемный кронштейн двигателя и болты.
   Установить специальный сервисный инструмент: 303-1502 Двигатель подъемного устройства.

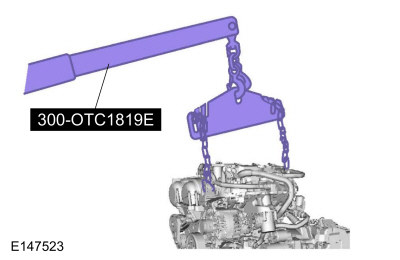

1. Установите кран пола двигателя.
   Установите специальный сервисный инструмент: 300-OTC1819E Напольный кран 2200 #, складывающийся.

1. Снимите специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.

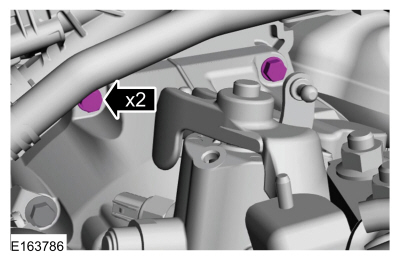

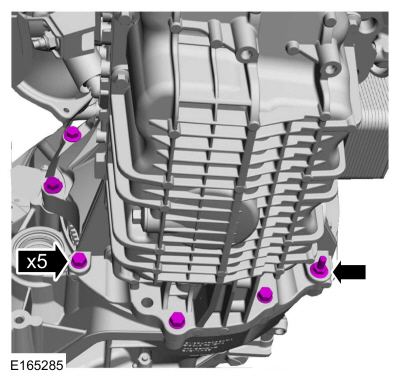

1. Снимите болты коробки передач.


1. Снимите болты коробки передач.

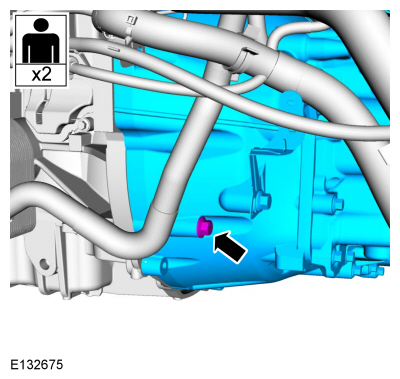

1. Снимите болт крепления коробки передач к двигателю и снимите коробку передач с двигателя.
