Ford Fiesta: Стекла, рамы и механизмы / Оконное стекло передней четверти. Снятие и установка

Специальные инструменты) / Общее оборудование

	300-АСТ1770Э Роскошный воздушный нож
	AST405

Материалы

Удаление

ПРИМЕЧАНИЕ: Показана левая, правая аналогична.

1. См. также: Панель обивки передней стойки (501-05) .


1. ПРИМЕЧАНИЕ: Установочные штифты необходимо прорезать, чтобы снять стекло передней четверти. Новое окно передней четверти стекло будет оснащено новыми установочными штифтами.

   ПРИМЕЧАНИЕ: При разрезании установочных штифтов стекла может возникнуть некоторое сопротивление.

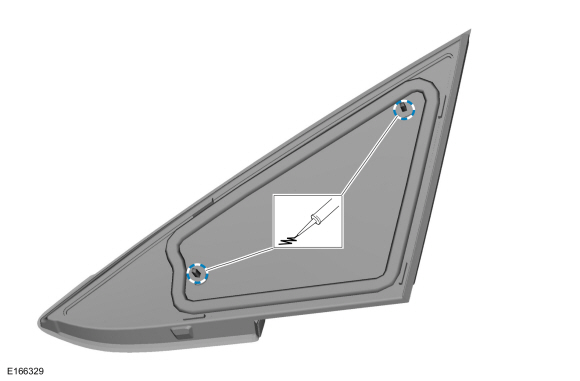

   Используя канцелярский нож, прорежьте установочные проставки стекла передней четверти.


1.



   УВЕДОМЛЕНИЕ: Во избежание образования ржавчины соблюдайте крайнюю осторожность, чтобы не поцарапать краску или грунтовку или иным образом повредить сварной шов во время демонтаж стекла.

   ПРИМЕЧАНИЕ: Смажьте уретановый клей водой, чтобы помочь воздушному ножу Deluxe Air Knife 300-AST1770E при резке.

   Работая изнутри автомобиля, разрежьте уретан клей, начиная сверху по центру и двигаясь к низу углы, затем по низу и снимите окно передней четверти стекло.
   Используйте специальный сервисный инструмент: 300-AST1770E. Роскошный воздушный нож.

Монтаж

1. ПРЕДУПРЕЖДЕНИЕ: Устраните коррозию, обнаруженную на сварном шве. сварной шов является конструктивным элементом автомобиля. Коррозия слева неотремонтированные могут снизить структурную целостность автомобиля. Отказ следование этой инструкции может привести к серьезной травме автомобиля жилец(ы).

   ПРИМЕЧАНИЕ: Избегайте царапин на сварном шве. Ремонт всех мелких царапины или оголенный металл на сварном шве в соответствии с указаниями производителя. инструкции. Используйте грунтовку для сварных швов, грунтовку для стекла и уретановый клей.

   ПРИМЕЧАНИЕ: Прикосновение к клейкой поверхности ухудшает приклеивание.

   ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и не содержат посторонних материалов.

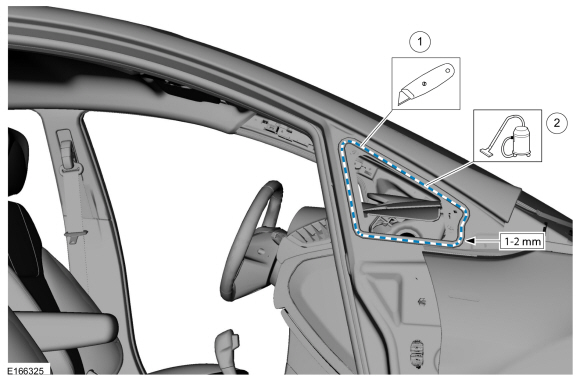

   • С помощью канцелярского ножа обрежьте уретановый клей. оставляя 1–2 мм (0,04–0,08 дюйма) основание из уретана оригинального оборудования клей на стыковом шве.

   • Используя мягкую щетку или пылесос, удалите любые посторонние материалы или грязь из защемленного сварного шва.


1. При установке оригинального стекла передней четверти, с помощью универсального ножа визуально осмотрите и удалите остатки уретана клей от стекла, оставляющий тонкий слой для соединения с новым шарик уретанового клея.

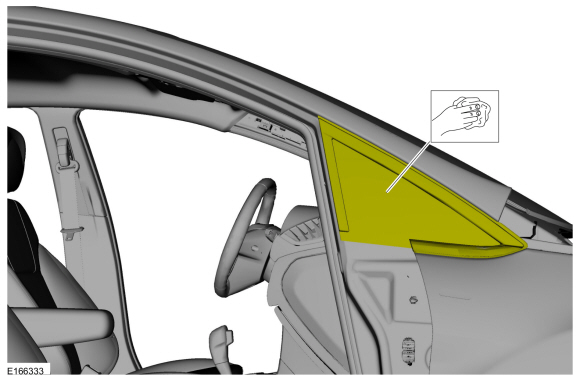

1. Очистите внутреннюю поверхность нового стекла передней четверти стеклоочистителем.
   Материал: Ультрачистый спрей для очистки стекол Motorcraft® Ultra-Clear. / ЗС-23 (ЭСР-М14П5-А)

1. ПРИМЕЧАНИЕ: Используйте продукты той же марки и той же степени излечения для уретановый клей и грунтовка для стекла. Не смешивайте разные марки уретановый клей и грунтовка для стекла. Для получения дополнительной информации см. Таблица материалов в этой процедуре.

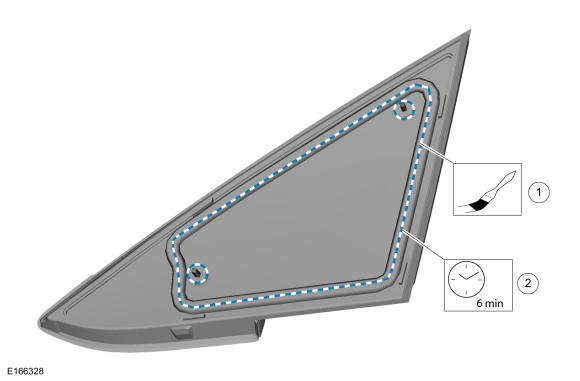

   При установке нового стекла передней четверти нанесите грунтовка для стекла согласно инструкции производителя. Разрешить не менее 6 минут, чтобы высохнуть.
   Материал: Уретановая грунтовка для стекла Dow One Step / Betaprime™ 5500/5500A/5500SA
   Материал: Уретановая грунтовка для металла и стекла Sika. / Sika 206 G+P

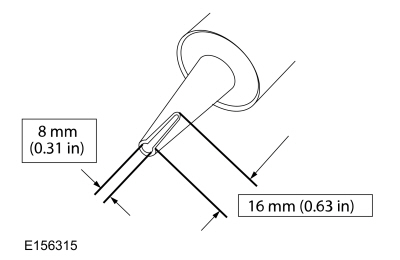

1. Отрежьте наконечник аппликатора уретанового клея в соответствии со спецификацией.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

1. ПРИМЕЧАНИЕ: Стекло передней четверти должно быть установлено в течение 10 минут после нанесения уретанового клея.

   ПРИМЕЧАНИЕ: Используйте воздушное, электрическое или пистолет для герметика на батарейках, который наносит уретановый клей с меньше усилий и непрерывный борт.

   Нанесите уретановый клей на внешние края установочных штифтов на оконном стекле передней четверти.
   Используйте специальный сервисный инструмент: AST405.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

1. Нанесенный новый валик уретанового клея должен иметь высоту 14 мм (0,551 дюйма) и ширину 8 мм (0,314 дюйма).
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

1. ПРИМЕЧАНИЕ: Стекло передней четверти должно быть установлено в течение 10 минут после нанесения уретанового клея.

   Нанесите полоску уретанового клея, начиная с середины. со стороны дверного косяка и обойти стекло передней четверти в соответствии со спецификацией, убедившись, что в бортике нет зазоров.
   Используйте специальный сервисный инструмент: AST405.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

1. УВЕДОМЛЕНИЕ: Дверные окна должны оставаться открытыми во время отверждения клея.

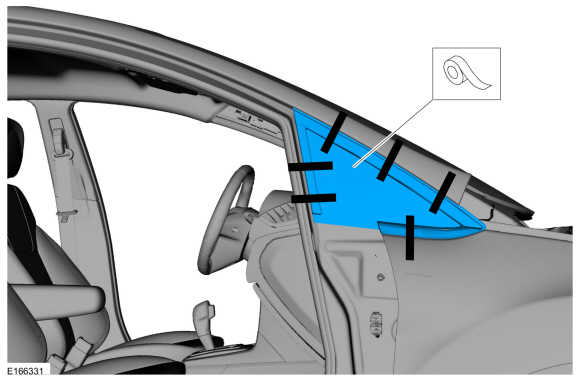

   Установить стекло передней четверти. С помощью скотча, зафиксируйте стекло передней четверти в правильном положении до тех пор, пока клей затвердел.


1. ПРЕДУПРЕЖДЕНИЕ: Не садитесь за руль автомобиля, пока уретановый клей уплотнение вылечил. Следуйте рекомендациям производителя уретанового клея. направления. Неадекватное или неправильное отверждение уретанового клея отрицательно повлияет на удержание стекла. Несоблюдение этих инструкции могут привести к серьезной травме водителя или пассажиров автомобиля.

   После отверждения уретанового клея проверьте переднюю Уплотнитель четверти оконного стекла для защиты от утечек воздуха или воды через уретан полоску клея и при необходимости добавьте уретановый клей.


1. При необходимости удалите излишки уретанового клея с наружной поверхности оконного стекла передней четверти.
   Материал: Ультрачистый спрей для очистки стекол Motorcraft® Ultra-Clear. / ЗС-23 (ЭСР-М14П5-А)

1. См. также: Панель обивки передней стойки (501-05) .
