Секция переднего лонжерона. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).
2. 2
   Снимите капот.
3. 3
   Удалите следующие элементы.
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).
4. 4
   При необходимости габаритно восстановить автомобиль до состояния до аварии.
   См.: Кузов и рама (501-26 Ремонт кузова - Информация для конкретного автомобиля и проверки допусков, описание и работа).
5. 5

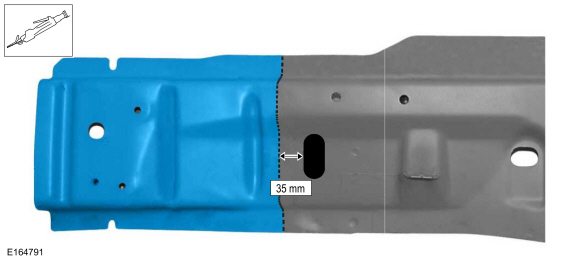

   УВЕДОМЛЕНИЕ: Из-за расположения внутреннего армирования (ов), очень важно, чтобы указанный размер был точно соблюден.

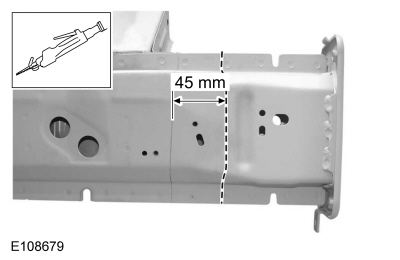

   Тщательно измерьте и отрежьте переднюю внутреннюю направляющую рамы лонжерона.
   Используйте общее оборудование: пневматическая пила



6. 6

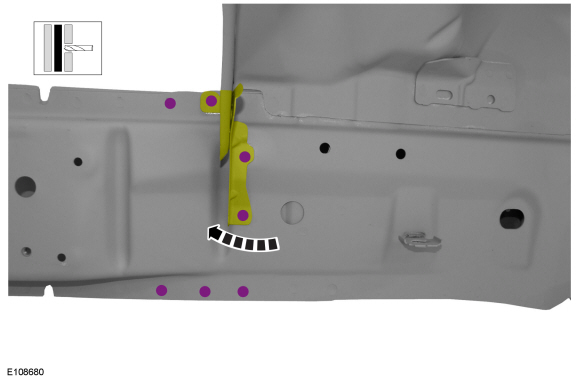

   Просверлите точечные сварные швы и отложите кронштейн в сторону.
   Используйте общее оборудование: сверло для точечной сварки



7. 7

   УВЕДОМЛЕНИЕ: Не режьте внутреннюю часть или усиление лонжерона.

   Разделительный разрез внешний часть переднего лонжерона.

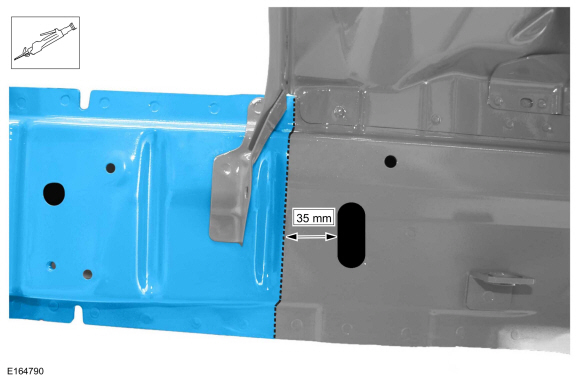

   Тщательно измерьте и отрежьте переднюю внешнюю балку рамы лонжерона.
   Используйте общее оборудование: пневматическая пила



Монтаж

1. 1
   Установите секцию переднего лонжерона на раму рельса. Тщательно измерьте и отрежьте, чтобы он соответствовал месту ремонта.
   Используйте общее оборудование: пневматическая пила



2. 2

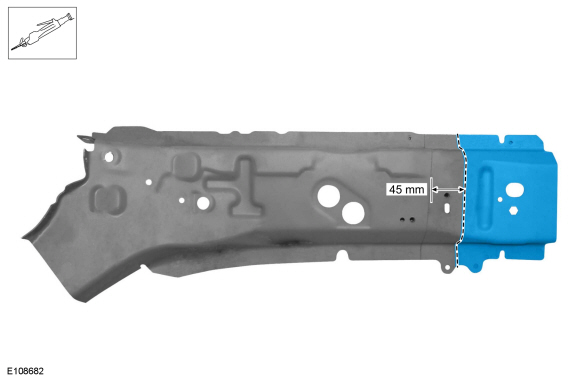

   Аккуратно отмерьте и отрежьте разделительную деталь от сервисной детали.
   Используйте общее оборудование: пневматическая пила



3. 3

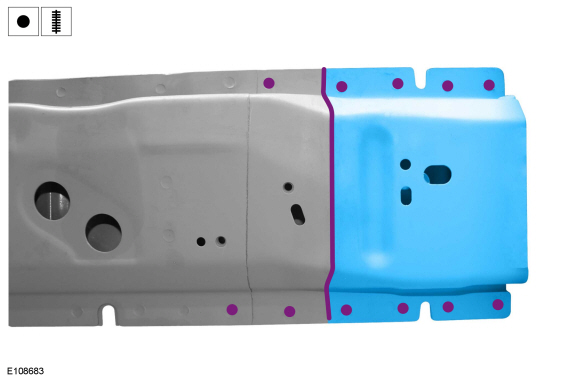

   Установите секцию переднего лонжерона, точечные сварные швы и сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



4. 4

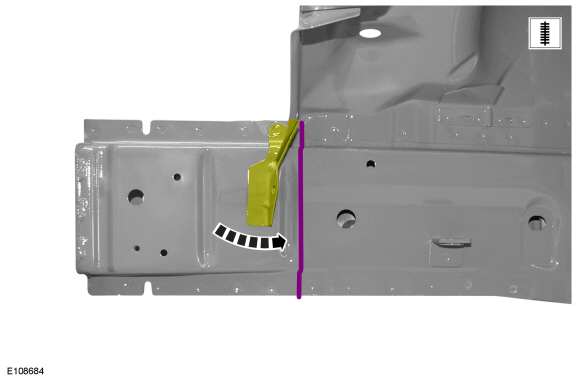

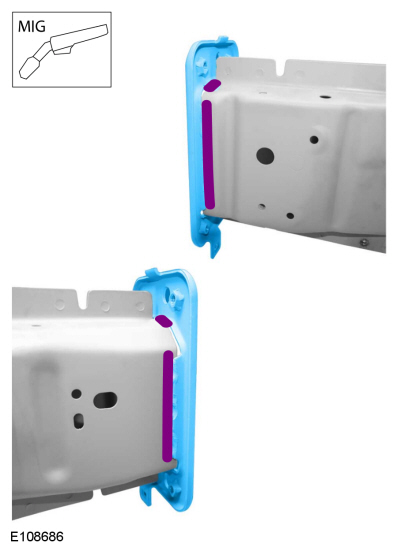

   Поместите кронштейн и установите сварной шов.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



5. 5

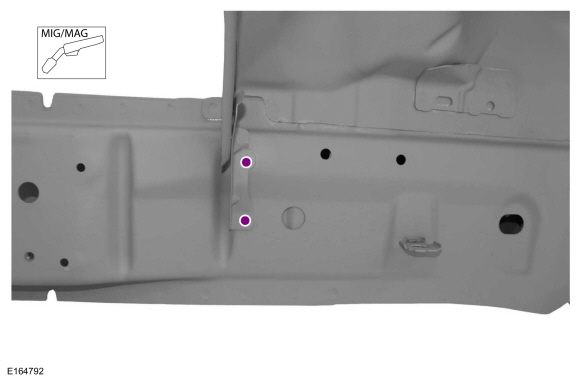

   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



6. 6

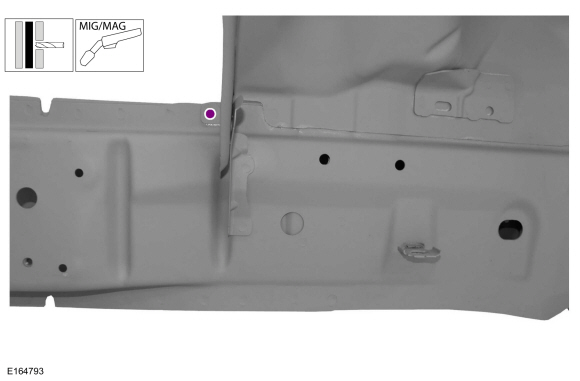

   Просверлите и установите сварной шов.
   Используйте общее оборудование: сверло 8 мм.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



7. 7

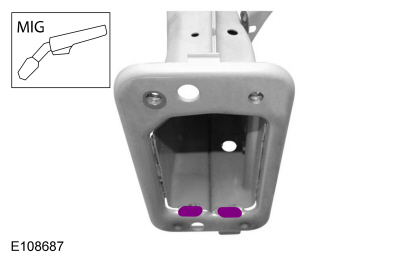

   Прошейте сварной шов, как указано.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



8. 8
   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG



9. 9
   Металлическая отделка области ремонта с использованием типичных методов отделки металла.
10. 10
    Выполните повторную окраску с использованием системы окраски, одобренной Ford.
11. 11
    Восстановить защиту от коррозии.
    См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).
12. 12
    Установите следующие элементы.
    См.: Крыло (501-02 Передние панели кузова, снятие и установка).
    См.: Передний бампер (501-19 Бамперы, Снятие и установка).
    См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
    См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
    См.: Передняя противотуманная фара (417-01 Наружное освещение, снятие и установка).
13. 13
    Установите и выровняйте капот.
    См.: Выравнивание капота (501-03 Застежки кузова, Общие процедуры).
