Ford Fiesta: дополнительная удерживающая система / точечный тест — DTC: D. Диагностика и проверка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Дополнительная удерживающая система / Pinpoint Test - DTC: D. Диагностика и проверка

B0010:11, B0010:12, B0010:13 и B0010:1A


Информацию о схемах и разъемах см. в ячейке 46 электрических схем.

Нормальная работа и неисправности

Модуль RCM постоянно контролирует цепи 1-й ступени подушки безопасности пассажира на наличие следующих неисправностей:

  • Сопротивление вне диапазона
  • Неожиданное напряжение
  • Короткое замыкание на землю
  • Неисправная подушка безопасности пассажира

При обнаружении неисправности модуль RCM сохраняет DTC B0010:11, B0010:12, B0010:13 или B0010:1A в памяти и отправляет сообщение на IPC для включить сигнализатор подушки безопасности.

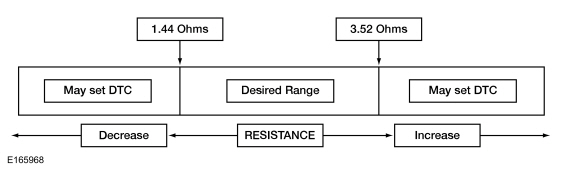

RCM анализирует сопротивление контура развертывания, чтобы определить, неисправность есть. Значение, отображаемое в PID, — это цикл развертывания. сопротивление, измеренное RCM. Если отображаемое значение ниже или выше желаемого диапазона (см. диаграмму ниже), RCM может установить код неисправности. По мере того, как сопротивление контура развертывания дрейфует дальше за пределы желаемый диапазон, вероятность появления кода неисправности увеличивается. Небольшие колебания сопротивления могут возникать из-за эффекта дорожных вибраций на конечной посадке. Обжимы и клеммы могут быть затронуты из-за стресса и движения ремня безопасности и может вызвать увеличение сопротивления из-за натяжения провода. Эти переменные могут привести к прерывистой ошибке. По этой причине тест требует PID значение должно находиться в пределах желаемого диапазона, прежде чем неисправность будет рассмотрена отремонтирован, независимо от того, сообщает ли модуль код DTC по требованию на момент диагностики. Следование этому направлению помогает убедиться, что что незначительные изменения сопротивления не вызывают повторного беспокойства. Этот тест использует процесс исключения для диагностики каждой части развертывания петлевая цепь, включающая:

  • Электропроводка
  • Соединения
  • Подушка безопасности пассажира
  • РКМ

Условия срабатывания неисправности DTC


код неисправности Описание Условия срабатывания отказа
B0010:11 Управление срабатыванием 1-й ступени переднего пассажира: короткое замыкание на массу Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на массу на одном из цепь подушки безопасности пассажира ступени 1 примерно на 6 секунд.
B0010:12 Управление срабатыванием передней ступени пассажира 1: короткое замыкание на аккумулятор Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на напряжение на одном из цепь подушки безопасности пассажира ступени 1 примерно на 6 секунд.
B0010:13 Управление раскрытием 1-й ступени переднего пассажира: цепь разомкнута Неисправность указывается, когда RCM измеряет больше, чем желаемое диапазон сопротивления между цепями 1 ступени подушки безопасности пассажира для приблизительно 6 секунд.
Б0010:1А Контроль срабатывания 1-й ступени переднего пассажира: сопротивление цепи ниже порогового значения Неисправность указывается, когда RCM измеряет меньше желаемого диапазон сопротивления между цепями 1 ступени подушки безопасности пассажира для приблизительно 6 секунд.

Возможные причины

  • Проводка, клеммы или разъемы
  • Подушка безопасности пассажира
  • РКМ

Визуальный осмотр и предварительная диагностика

  • Осмотрите жгут проводов на наличие повреждений.
  • Осмотрите разъемы на наличие ослабленных или поврежденных разъемов.

ТОЧНЫЙ ТЕСТ A: B0010:11, B0010:12, B0010:13 И B0010:1A
ПРИМЕЧАНИЕ: Большинство неисправностей связано с проблемами разъема и/или проводки. Проведите тщательный осмотр и проверку, прежде чем приступить к точный тест.
ПРИМЕЧАНИЕ: Только отключить или снова подключить SRS компонентов, когда это указано на шаге точечного тестирования. Несоблюдение этого указания может привести к неправильной диагностике СРС.
ПРИМЕЧАНИЕ: Всегда проверяйте правильность SRS. компонент устанавливается. Детали, выпущенные для других автомобилей, могут несовместимы, даже если они кажутся физически похожими. Проверьте часть номер, указанный в каталоге запчастей Ford, чтобы убедиться, что компонент устанавливается. Если установлен неправильный компонент SRS, могут быть установлены диагностические коды неисправностей (DTC).
ПРИМЕЧАНИЕ: Перед передачей автомобиля клиенту система SRS должна быть полностью исправна и исправна.
A1 ИЗВЛЕЧЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.
    СМ.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли код DTC B0010:11, B0010:12, B0010:13 или B0010:1A получен по требованию во время самопроверки?
Да Эта неисправность не может быть устранена до тех пор, пока она не будет устранена и код DTC больше не будет извлекаться по требованию во время самопроверки.
Для DTC B0010:13 или B0010:1A ПЕРЕЙДИТЕ к A2
Для DTC B0010:11 ПЕРЕЙДИТЕ к A9
Для DTC B0010:12 ПЕРЕЙДИТЕ к A11.
Нет Это прерывистая ошибка, если она присутствует только в виде непрерывного диагностического кода неисправности памяти (CMDTC).
Если код DTC B0010:13 или B0010:1A, ПЕРЕЙДИТЕ к A14.
Для DTC B0010:11 ПЕРЕЙДИТЕ к A15.
Для DTC B0010:12 ПЕРЕЙДИТЕ к A16.

A2 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕГУЛЯТОРА РАБОТЫ ПЕРЕДНЕГО СТУПЕНИ ПАССАЖИРА 1 (DEPLOY_05_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • Контролируйте и записывайте значение сопротивления, отображаемое DEPLOY_05_R PID.

Значение PID находится между 1,44 и 3,52 Ом?
Да ПЕРЕЙДИТЕ к A13
Нет ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕГУЛЯТОРА РАБОТЫ ПЕРЕДНЕЙ СТЕПЕНИ ПАССАЖИРА 1 (DEPLOY_05_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПРОВЕДЕНИИ ПРОВЕРКИ ЖГУТА
  • Во время мониторинга PID DEPLOY_05_R , выполните проверку жгутов цепей подушки безопасности пассажира и доступные разъемы (включая любые встроенные разъемы), покачивая и частое сгибание жгута проводов и разъемов. Запишите значение сопротивления, указанное PID.

Находится ли значение PID в диапазоне от 1,44 до 3,52 Ом во время проверки жгута проводов?
Да ОТКЛЮЧИТЕ SRS от ПИТАНИЯ и ОТРЕМОНТИРУЙТЕ разъем, клеммы или жгут проводов.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет Если значение PID меньше 1,44 Ом, ПЕРЕЙДИТЕ к A4.
Если значение PID превышает 3,52 Ом, ПЕРЕЙДИТЕ к A7.

A4 ПРОВЕРЬТЕ DTC КОНТРОЛЯ ЗАДВИЖЕНИЯ ЭТАПА 1 ПЕРЕДНЕЙ ЧАСТИ ПАССАЖИРА (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО НИЗКОЕ СОПРОТИВЛЕНИЕ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправностей (DTC) при отключенной, открытой подушке безопасности пассажира неисправности цепи обычно обнаруживаются на ступенях подушки безопасности пассажира 1 и 2.

Изменился ли код неисправности по требованию с B0010:1A на B0010:13?
Да ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ МЕЖДУ ЦЕПЯМИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА, ЭТАП 1
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C256A-2 C256A-1

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A13
Нет ПЕРЕЙТИ к A6

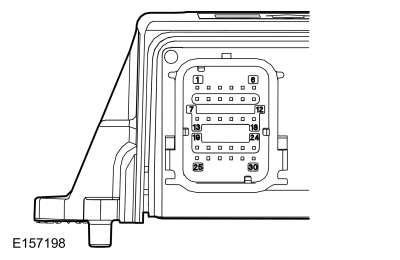

A6 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДЛЯ НИЗКОГО СОПРОТИВЛЕНИЯ
  • Отключить: RCM С310А и С310В.
  • Мера:
    Положительный вывод Измерение/действие Отрицательный вывод
    C310A, контакт 22, сторона компонентов C310A, контакт 21, сторона компонентов

Сопротивление больше 10000 Ом?
Да УСТРАНИТЕ короткое замыкание цепей 1-й ступени подушки безопасности пассажира.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет ПЕРЕЙДИТЕ к A13

A7 ПРОВЕРЬТЕ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА, ЭТАП 1, НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Отключить: RCM С310А и С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C310A-21 C256A-2
    C310A-22 C256A-1

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ к A8
Нет ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18

A8 ПРОВЕРЬТЕ DTC КОНТРОЛЯ РАБОТЫ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА, ЭТАП 1 (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (ОБОЗНАЧАЕТСЯ ОТКРЫТИЕ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Подключить: РКМ С310А и С310В.
  • Подключите плавкую перемычку:
    Нажмите, чтобы отобразить соединители
    Ведущий 1 Измерение/действие Ведущий 2
    C256A-1 C256A-2
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправностей (DTC) при коротком замыкании цепей 1-й ступени подушки безопасности пассажира вместе, неисправность низкого сопротивления обычно обнаруживается на этапе 1. Этап 2 показывает обрыв цепи из-за срабатывания подушки безопасности пассажира. отключен.

Изменился ли код неисправности по запросу с B0010:13 на B0010:1A?
Да СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A12.
Нет СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A13.

A9 ПРОВЕРЬТЕ DTC КОНТРОЛЯ ЗАДВИЖЕНИЯ ЭТАПА 1 ПЕРЕДНЕЙ ЧАСТИ ПАССАЖИРА (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностики Коды неисправностей (DTC) при отключенной, открытой подушке безопасности пассажира неисправности цепи обычно обнаруживаются на ступенях подушки безопасности пассажира 1 и 2.

Изменился ли код неисправности по требованию с B0010:11 на B0010:13?
Да ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A10

A10 ПРОВЕРЬТЕ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА, ЭТАП 1, НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключить: RCM С310А и С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C256A-1 Земля
    C256A-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A13
Нет Из-за перемычки в электрическом разъеме RCM, неисправность может быть в любой цепи. Не удаляйте и не устраняйте короткое замыкание бар.
ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18

A11 ПРОВЕРЬТЕ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА, ЭТАП 1, НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Отключить: RCM С310А и С310В.
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C256A-1 Земля
    C256A-2 Земля

Напряжение есть?
Да Из-за перемычки в электрическом разъеме RCM, неисправность может быть в любой цепи. Не удаляйте и не устраняйте короткое замыкание бар.
ОТРЕМОНТИРУЙТЕ цепь(и).
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет ПЕРЕЙДИТЕ к A13

A12 ПОДТВЕРДИТЕ НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Если ранее была снята, установите и подключите подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да УСТАНОВИТЕ новую подушку безопасности пассажира.
СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
ПЕРЕЙДИТЕ к A18
Нет В процессе диагностики неисправности состояние неисправности стало прерывистый. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Если код DTC B0010:13 или B0010:1A, ПЕРЕЙДИТЕ к A14.
Для DTC B0010:11 ПЕРЕЙДИТЕ к A15.
Для DTC B0010:12 ПЕРЕЙДИТЕ к A16.

A13 ПОДТВЕРДИТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ВИНА

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Если ранее была снята, установите и подключите подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Подключить: РКМ C310A и C310B (если ранее были отключены).
  • Перезагрузите SRS. Не подтверждайте SRS в это время.
    Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A18
Нет В процессе диагностики неисправности состояние неисправности стало прерывистый. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Если код DTC B0010:13 или B0010:1A, ПЕРЕЙДИТЕ к A14.
Для DTC B0010:11 ПЕРЕЙДИТЕ к A15.
Для DTC B0010:12 ПЕРЕЙДИТЕ к A16.

A14 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ РЕГУЛЯТОРА РАБОТЫ ПЕРЕДНЕЙ СТУПЕНИ ПАССАЖИРА 1 (DEPLOY_05_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПЕРИОДИЧЕСКОЙ НЕИСПРАВНОСТИ ПО НИЗКОМУ СОПРОТИВЛЕНИЮ ИЛИ ОБРЫВУ ЦЕПИ
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • Во время мониторинга PID DEPLOY_05_R , попытайтесь воспроизвести неисправность, покачивая разъемы (включая любые встроенные соединители) и частое сгибание жгута проводов. Запишите значение сопротивления, указанное PID.

Значение PID находится между 1,44 и 3,52 Ом?
Да Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A17
Нет ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18

A15 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ ПЕРЕДНЕЙ ПЕРЕДНЕЙ СТОРОНЫ ПАССАЖИРА 1 ЭТАПОМ НА ПЕРИОДИЧЕСКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли DTC B0010:11 извлечен по требованию во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A17

A16 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ ВКЛЮЧЕНИЕМ ПЕРЕДНЕЙ ПАССАЖИРСКОЙ СТУПЕНИ 1 НА НЕПРЕРЫВНОЕ КОРОТКОЕ ЗАМЫКАНИЕ НА АККУМУЛЯТОРНУЮ БАТАРЕЮ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли код DTC B0010:12 извлечен по запросу во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A17

A17 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Снимите и отсоедините подушку безопасности пассажира.
    СМ.: Подушка безопасности пассажира (501-20B Дополнительная удерживающая система, снятие и установка).
    • осмотрите разъем(ы) (включая любой встроенный разъемы) на предмет коррозии, незакрепленных или раздвинутых клемм и незакрепленных или изношенных соединения проводов на клеммах. осмотрите жгут проводов на наличие повреждений, защемлений, порезов или проколов проводов. проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.

Были ли обнаружены опасения?
Да РЕМОНТ при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A18
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A18

A18 ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Снова подключите все компоненты SRS (если они были ранее отключены).
  • Если ранее было указано отключить питание SRS, повторно включите SRS. Не подтверждайте SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: При выборе Restraints в меню Self Test коды DTC извлекаются из RCM и OCSM. С помощью диагностического сканера выполните Ограничения Самооценочный тест.

Извлекаются ли какие-либо диагностические коды неисправностей (DTC) RCM и/или OCSM по запросу во время самопроверки?
Да Не удаляйте никакие диагностические коды неисправностей (DTC) пока не будут устранены все диагностические коды неисправностей (DTC). ДИАГНОСТИРОВАТЬ и ОТРЕМОНТИРУЙТЕ диагностические коды неисправности (DTC) RCM и/или OCSM.
СМ.: Дополнительная удерживающая система подушки безопасности (SRS) (501-20B) .
Нет УДАЛИТЬ коды неисправности непрерывной диагностики памяти (CMDTC) со всех модули. ПОДТВЕРДИТЕ SRS. Ремонт завершен. ВЕРНИТЕ автомобиль заказчику.


Pinpoint Test - DTC: C. Диагностика и проверка

Б..

Pinpoint Test - DTC: E. Диагностика и проверка

B0011:11, B0011:12, B0011:13 и B0011:1A Информацию о схемах и разъемах см. в ячейке 46 электрических схем. Нормальная работа и неисправности Модуль RCM постоянно контролирует цепи 2-й ступени подушки безопасности пассажира на наличие следующих неисправностей: Сопротивление вне диапазона Неожиданное напряжение Короткое замыкание на землю Неисправная подушка безопасности пассажира ..

Дополнительная информация:

Руководство по обслуживанию Ford Fiesta 2014–2019: Pinpoint Test — DTC: B. Диагностика и проверка


B0002:11, B0002:12, B0002:13 и B0002:1A Информацию о схемах и разъемах см. в ячейке 46 электрических схем. Нормальная работа и неисправности Модуль RCM постоянно контролирует цепи второй ступени подушки безопасности водителя на наличие следующих неисправностей: Сопротивление вне диапазона Неожиданное напряжение Короткое замыкание на землю Неисправная подушка безопасности водителя Если ф..

Ford Fiesta 2014 - 2019 Руководство по обслуживанию: Гидравлический блок управления (HCU). Снятие и установка


Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРИМЕЧАНИЕ: HCU и модуль ABS обслуживаются в сборе. ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленного текущего модуля ABS. Если текущий модуль ABS не реагирует на диагностический сканер, инструмент может запросить исполнительные данные как часть ремонта. При установке не..

Категории

Опорная пластина тормоза. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Снимите тормозные колодки.
См.: Тормозные колодки (206-02 Барабанный тормоз, Снятие и установка).
Отсоедините штуцер тормозной трубки.
Крутящий момент: 159 фунтов на дюйм (18 Нм) Снимите болт и колесный цилиндр.
Крутящий момент: 106 фунтов на дюйм (12 Нм) Отсоедините фитинг рычага тормозной колодки и повторно

читать далее

Каталог запчастей к Ford Fiesta
