Ford Fiesta: Топливная система – Общая информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma/быстросъемная муфта. Общие процедуры

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 1

1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

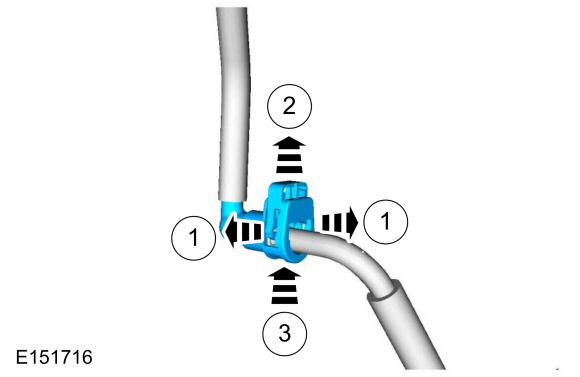

1. • Освободите фиксирующие язычки.

   • Поднимите клипсу.

   • Нажмите выпуск.

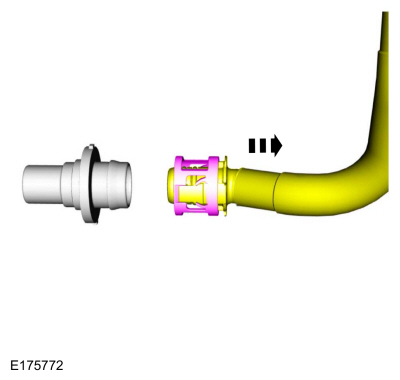

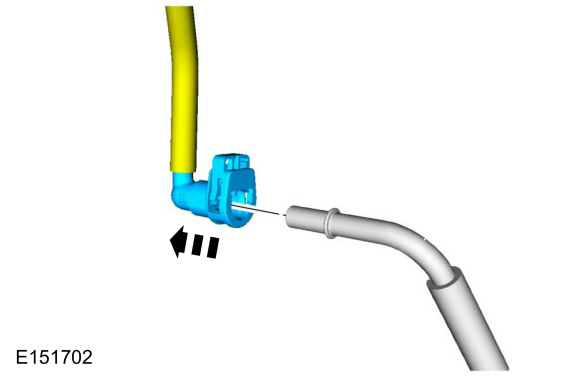

1. Отсоедините быстроразъемную муфту от трубки.


Соединять

1. Осмотрите и очистите оба конца быстроразъемной муфты.

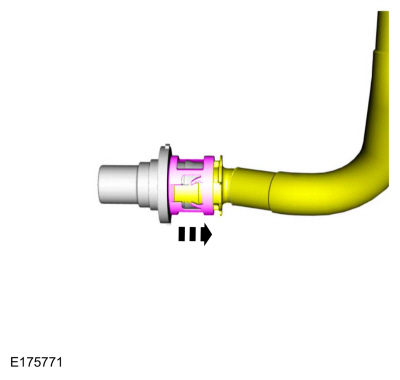

1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

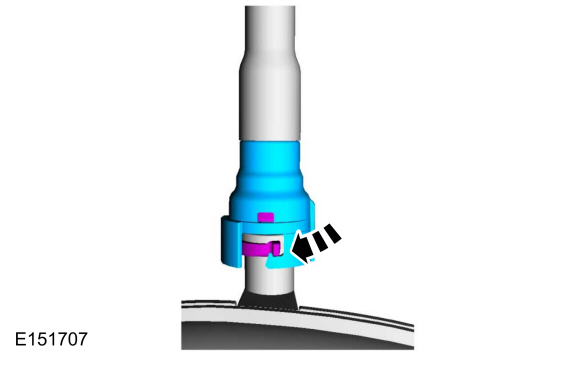

   Вдавите фиксатор в корпус быстроразъемной муфты, пока заподлицо не зафиксируются выступы.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 2

1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

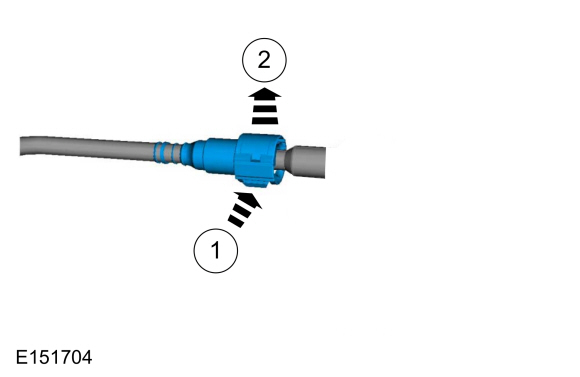

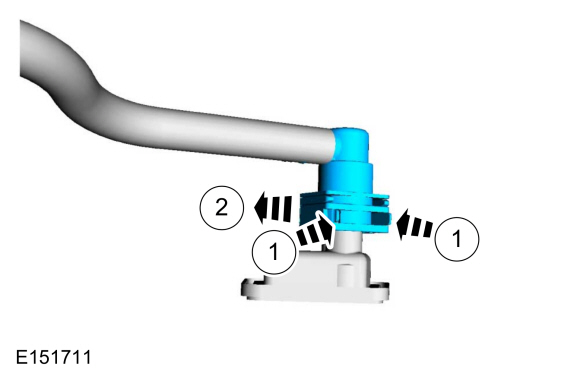

1. Сожмите стопорные язычки фиксатора быстроразъемной муфты. чтобы освободить запорный механизм и вытолкнуть запорный механизм наружу чтобы освободить трубку.


1. Снимите быстроразъемную муфту с трубы.


Соединять

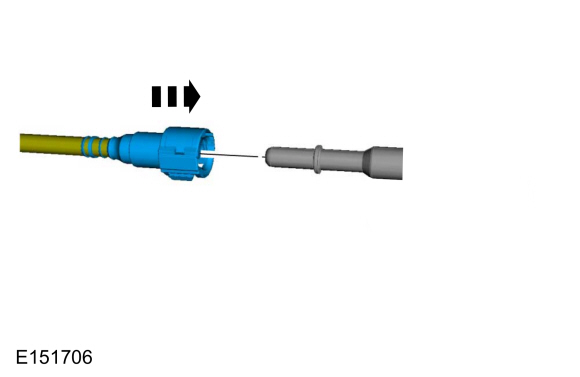

1. Установите быстроразъемную муфту на трубу до упора.


1. Нажмите на запирающий механизм быстроразъемной муфты, чтобы перевести его в заблокированное положение.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 3

1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

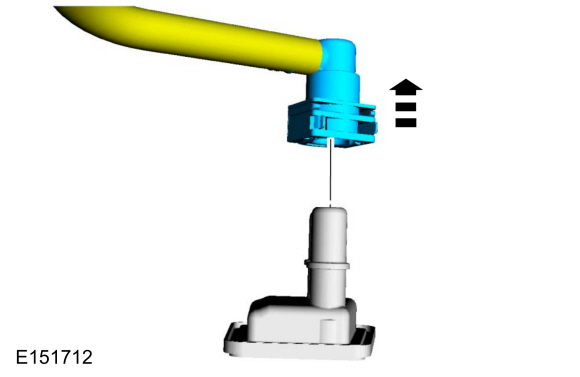

1. Освободите стопорный язычок на быстроразъемной муфте и отделите его от фитинга.


Соединять

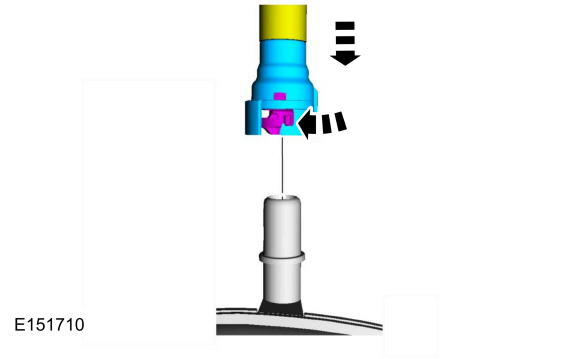

1. Освободите стопорный язычок и установите быстроразъемную муфту на фитинг.

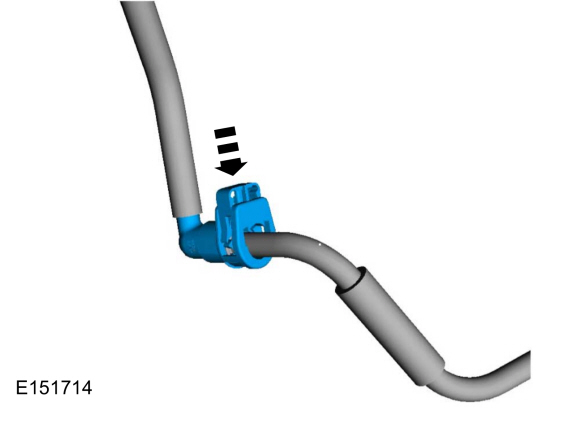

1. Поместите блокировочный язычок в заблокированное положение.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 4

1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Сожмите стопорные язычки фиксатора быстроразъемной муфты. чтобы освободить запорный механизм и вытолкнуть запорный механизм наружу освободить трубку


1. Снимите быстроразъемную муфту с трубы.


Соединять

1. Установите быстроразъемную муфту на трубу.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 5

1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Освободите стопорный язычок на быстроразъемной муфте и отделите его от фитинга.


1. Снимите быстроразъемную муфту с трубы.


Соединять

1. Установите быстроразъемную муфту на трубу.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 6

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Здоровье и безопасность бензиновых и бензино-этанольных топливных систем. Меры предосторожности (100-00 Общая информация, описание и работа).


1. При обслуживании быстроразъемной муфты трубки жидкого топлива сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).

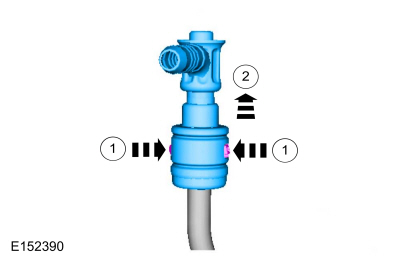

1. Вдавите внутрь оба фиксатора и снимите быстроразъемную муфту с топливной трубки.


Соединять

1. ПРИМЕЧАНИЕ: Осмотрите и очистите оба конца быстроразъемной муфты.

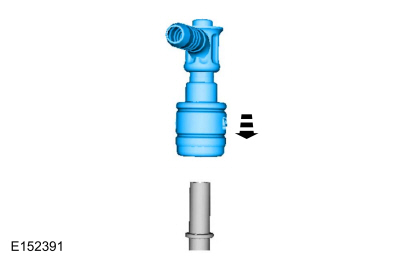

   Установите быстроразъемную муфту на трубу до упора.


1. Потяните за быстроразъемную муфту, чтобы убедиться, что она надежно закреплена.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
