Ford Fiesta: Наружное освещение / Задний фонарь в сборе. Снятие и установка

Удаление

Задний наружный фонарь для 4-дверного седана в сборе

ПРИМЕЧАНИЕ: Показана левая, правая аналогична.

1. 1. Снимите фиксатор толкателя.

   2. Отложите в сторону правую или левую боковую панель отделки багажного отделения.

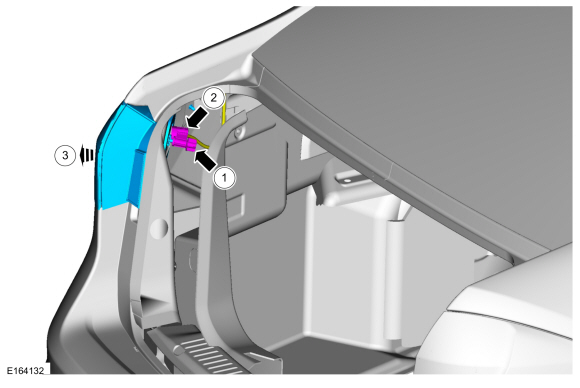

1. 1. Отсоедините электрический разъем заднего фонаря в сборе.

   2. Снимите фиксатор.

   3. Снимите задний фонарь в сборе.


Задний внутренний фонарь 4-дверного седана в сборе

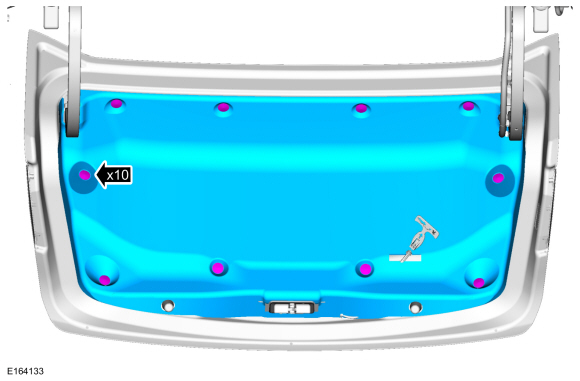

1. Снимите фиксаторы нажимных штифтов и снимите панель отделки двери багажного отделения.

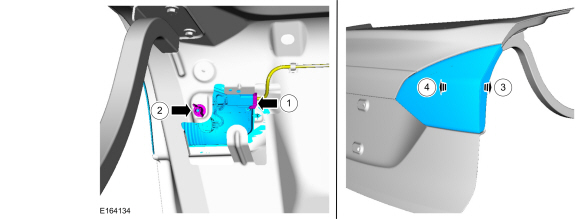

1. ПРИМЕЧАНИЕ: Показана правая сторона, левая аналогична.



   1. Отсоедините электрический разъем.

   2. Удалите орехи.

   3. Сдвиньте внутреннюю лампу в сборе.

   4. Снимите внутренний задний фонарь в сборе.


5-дверный

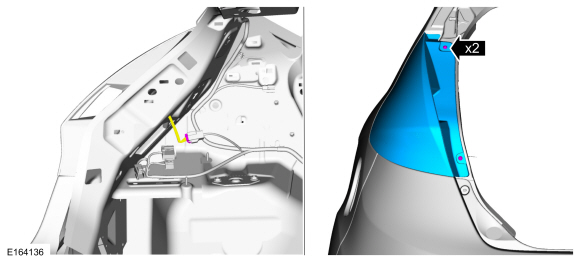

1. Отведите боковую панель отделки багажного отделения в сторону.


1. ПРИМЕЧАНИЕ: Показана левая, правая аналогична.

   • Отсоедините электрический разъем.

   • Снимите винты.

   • Снимите задний фонарь в сборе.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
