Ford Fiesta: дополнительная система пассивной безопасности / боковая подушка безопасности. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРЕДУПРЕЖДЕНИЕ: Если крышка боковой подушки безопасности сиденья повреждена или отделена от его крепления или если материал подушки безопасности был открыт, установите новая боковая подушка безопасности в сборе. Никогда не пытайтесь ремонтировать боковую подушку безопасности сиденья. сборка. Несоблюдение этих инструкций может привести к тому, что сиденье боковая подушка безопасности срабатывает неправильно, что увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

ПРЕДУПРЕЖДЕНИЕ: Накладки на спинки передних сидений, установленные на сиденьях, оборудованных с боковыми подушками безопасности ремонту не подлежит. Новая декоративная крышка должна быть установлен. Чистка допустима. Несоблюдение этих инструкций может привести к неправильному срабатыванию боковой подушки безопасности и увеличению риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показано левое сиденье, правое сиденье аналогично.

1. Снимите обивку спинки переднего сиденья.
   См.: Обивка спинки переднего сиденья (501-10 Сиденье, снятие и установка).


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

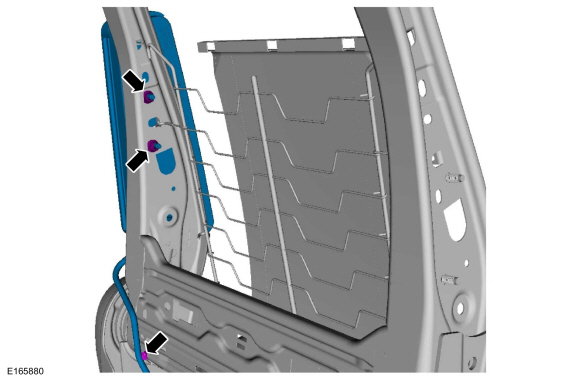

   Снимите гайки боковой подушки безопасности.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание пиротехнических устройств. Убедитесь, что доп. система удержания и защиты пешеходов (если есть) обесточена перед повторным подключением компонента. Обратитесь к генералу депауэринга Процедура в разделе 501-20B. Несоблюдение точного режима депауэринга инструкции может привести к серьезной травме в результате случайного развертывание.

1. ПРЕДУПРЕЖДЕНИЕ: Проверьте желоб срабатывания боковой подушки безопасности на наличие повреждать. Развёртывающий парашют не подлежит ремонту. Если есть какие-либо повреждение парашюта раскрытия, новой крышки обивки спинки сиденья и парашют развертывания должен быть установлен как единое целое. Несоблюдение этих инструкции могут привести к срабатыванию модуля боковой подушки безопасности сиденья. неправильно и увеличивают риск серьезной травмы или смерти в авария.

   ПРЕДУПРЕЖДЕНИЕ: Если желоб срабатывания модуля боковой подушки безопасности сиденья неправильно расположен и закрыт, модуль боковой подушки безопасности может не правильно развернуть. Несоблюдение этих инструкций может привести к модуль боковой подушки безопасности срабатывает неправильно и увеличивает риск серьезной травмы или смерти в результате аварии.

   ПРЕДУПРЕЖДЕНИЕ: Осмотрите боковую подушку безопасности сиденья, полость подушки безопасности, монтажная поверхность и желоб развертывания на предмет повреждений или наличия инородный материал. Удалите все посторонние материалы. Установить новую боковую подушку безопасности если он поврежден. Установите новый желоб развертывания, если развертывание желоб поврежден. Несоблюдение этих инструкций может привести к боковая подушка безопасности срабатывает неправильно и увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

   Для установки выполните процедуру удаления в обратном порядке.

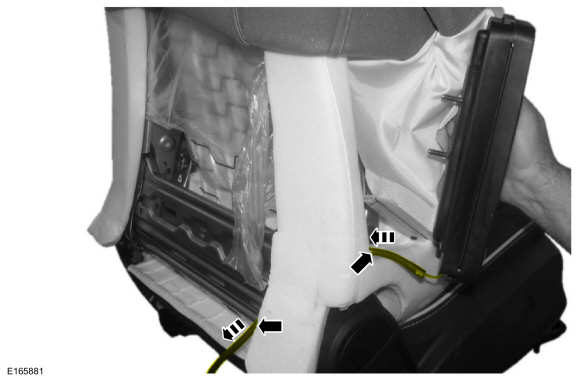

1. Проложите жгут проводов боковой подушки безопасности к внутренней части пенопластовой подушки спинки.
