Ford Fiesta: Информационно-развлекательная система — Общая информация — Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем/модулем SYNC [APIM]. Снятие и установка
Форд Фиеста 2014 - 2019 Руководство по ремонту
/
Информационно-развлекательные системы
/
Информационно-развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем
/ Модуль SYNC [APIM]. Снятие и установка
Удаление
ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.
-
Удалите FDIM.
См. также: Интерфейсный модуль переднего дисплея (FDIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
-

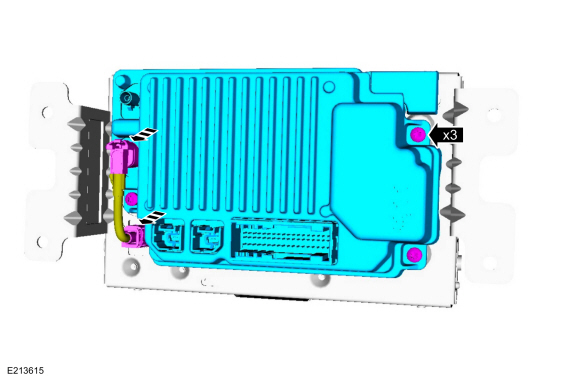

Удалите винты и отделите APIM от FDIM.
-
Отсоедините электрический разъем.
-
Отсоедините электрический разъем.
|
Монтаж
-
Для установки выполните процедуру удаления в обратном порядке.
-
Если устанавливается новый APIM, запрограммируйте APIM на правильный уровень программного обеспечения.
См.: Программирование модуля SYNC [APIM] (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).
