Ford Fiesta: Система климат-контроля - Общая информация / Термостатический расширительный клапан. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. Восстановите хладагент.
   См.: Восстановление системы кондиционирования воздуха (A/C), Откачка и заправка (Система климат-контроля 412-00 — Общие сведения) Информация) .


1,6 л

1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж).

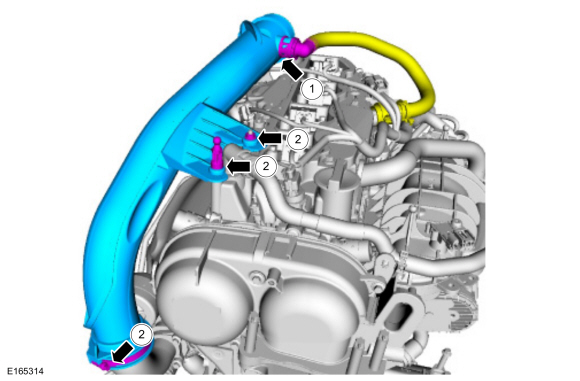

1. 1. Отсоедините быстроразъемную муфту трубки испарения топлива.
      См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

   2. Снимите стопорную гайку впускного патрубка ТК, крепления кожуха двигателя. шпильку, затем ослабьте хомут воздухозаборного патрубка TC и снимите воздушный патрубок TC. входная труба.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

1,0 л EcoBoost (90 кВт/120 л.с.)

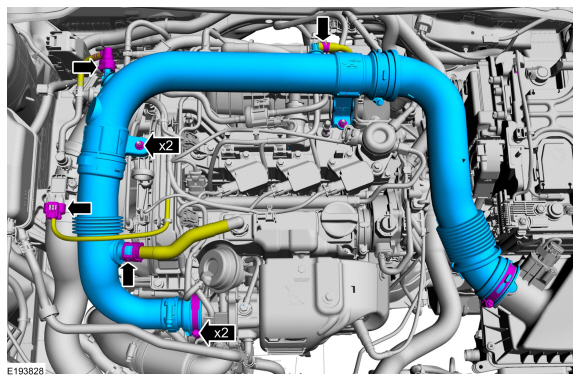

1. • Отключите давление наддува турбонагнетателя и Электрический разъем датчика температуры охладителя наддувочного воздуха.

   • Отсоедините быстроразъемную муфту трубки испарения топлива и отсоедините муфты PCV.

   • Снимите гайки выпускного патрубка воздухоочистителя.
     Крутящий момент: 97 фунтов на дюйм (11 Нм)
   • Ослабьте хомут выпускной трубы воздухоочистителя и снимите выпускную трубу воздухоочистителя в сборе.
     Крутящий момент: 35 фунтов на дюйм (4 Нм)

Все автомобили

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

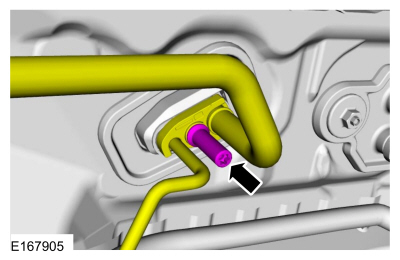

   Снимите шпильки впускного и выпускного коллектора испарителя, отсоедините штуцер.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

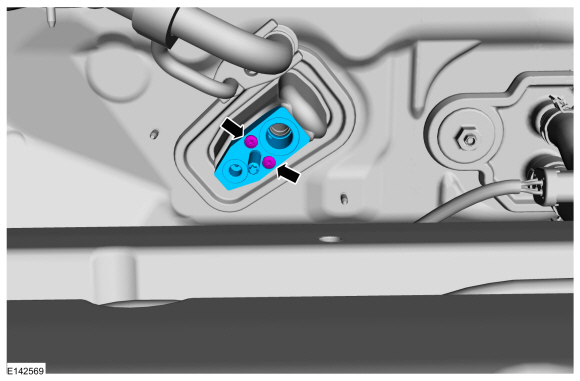

   Снимите болты и термостатический расширительный клапан.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

Монтаж

ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.

1. Для установки выполните процедуру удаления в обратном порядке.


1. Смажьте систему хладагента надлежащим количеством чистого масла PAG.
   См.: Добавление масла хладагента (412-00 Система климат-контроля — общая информация) .
