Сборка желоба. Снятие и установка

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

1. 1
   Снимите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).
2. 2
   Снимите раму панели проема крыши.
   См.: Каркас панели проема крыши (501-17 Панель проема крыши, снятие и установка).
3. 3

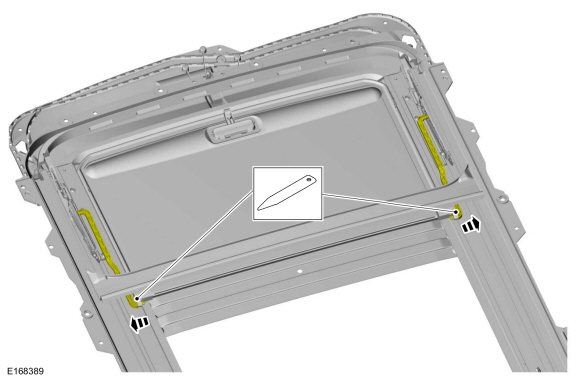

   Используя инструмент для снятия внутренней отделки, отделите рычаги узла желоба от узла желоба.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.



4. 4

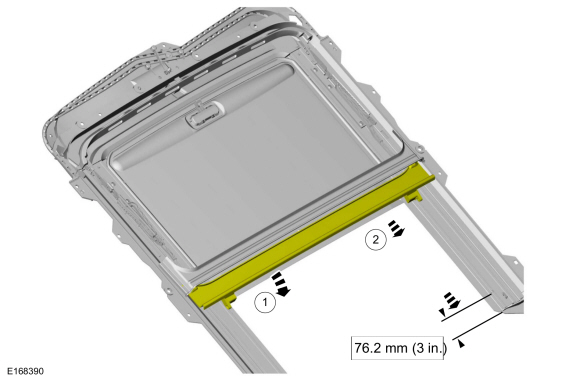

   1. Аккуратно поднимите узел желоба и сдвиньте направляющие узла желоба под узел желоба.

   2. Сдвиньте узел желоба назад, пока желоб не сборка находится примерно в 76,2 мм (3 дюйма) от панелей проема крыши. задний край.



5. 5

   УВЕДОМЛЕНИЕ: Соблюдайте осторожность при отсоединении желоба в сборе от направляющие панели открывания крыши предотвращают повреждение желоба в сборе или кадр.

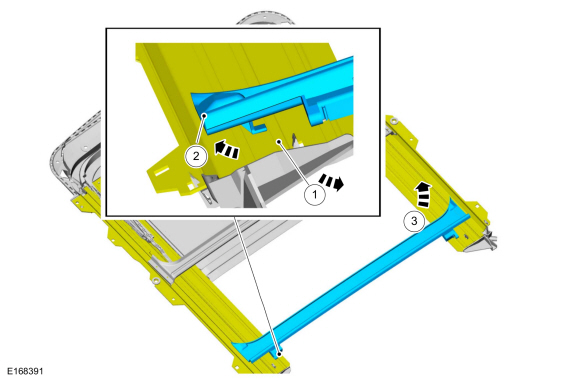

   Снимите желоб в сборе.


   1. Потяните направляющую внутрь.

   2. Освободите удерживающую вкладку.

   3. Снимите желоб в сборе.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
