Ремень привода вспомогательного оборудования. Снятие и установка

Специальные инструменты) / Общее оборудование

Нож

Удаление

УВЕДОМЛЕНИЕ: Ни при каких обстоятельствах ремень привода вспомогательных агрегатов не должен натяжитель или шкивы следует смазывать, так как это может привести к повреждению ремня произойдет демпфирование материала и натяжителя. Не применяйте никаких жидкости или заправку для ремня на ремень привода вспомогательных агрегатов или шкивы.

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2

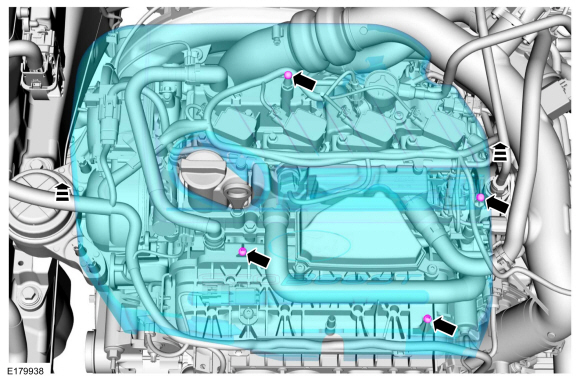

   Снимите внешний кожух двигателя.



3. 3

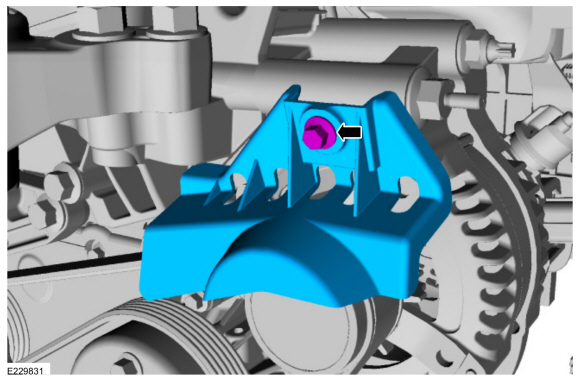

   Если имеется, снимите болт и щиток с генератора.



4. 4
   На автомобилях ранней сборки с натяжителем снимите опору двигателя.
   См.: Подвеска двигателя (Двигатель 303-01A — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
5. 5

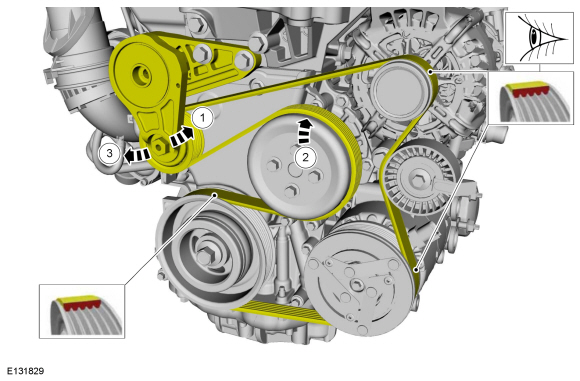

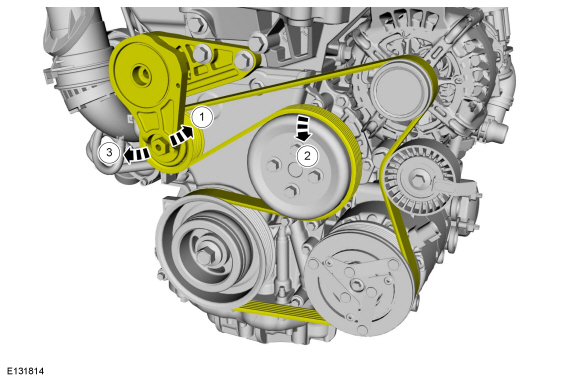

   На автомобилях ранней сборки с натяжителем поверните натяжитель ремня привода вспомогательных агрегатов против часовой стрелки и расположите в стороне ремень привода вспомогательных агрегатов.



6. 6

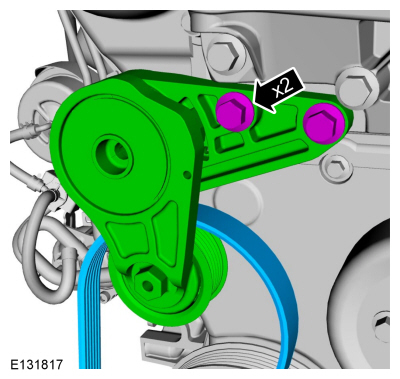

   На автомобилях ранней сборки с натяжителем снимите болты, натяжитель ремня привода вспомогательных агрегатов и ремень привода вспомогательных агрегатов.



7. 7

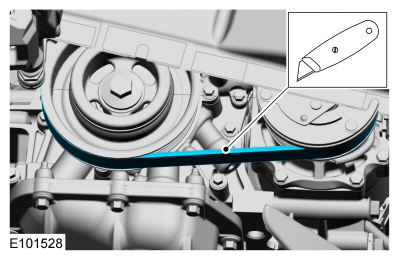

   На автомобилях поздней сборки без натяжителя отрежьте ремень привода вспомогательных агрегатов и снимите его.
   Используйте общее снаряжение: нож



Монтаж

1. 1
   На автомобилях ранних выпусков с натяжителем установите болты, натяжитель ремня привода вспомогательных агрегатов и ремень привода вспомогательных агрегатов.
   Крутящий момент: 35 фунт-футов (48 Н·м)



2. 2
   На автомобилях ранней постройки с натяжителем после установки убедитесь, что ремень привода вспомогательных агрегатов правильно установлен на все шкивы.



3. 3

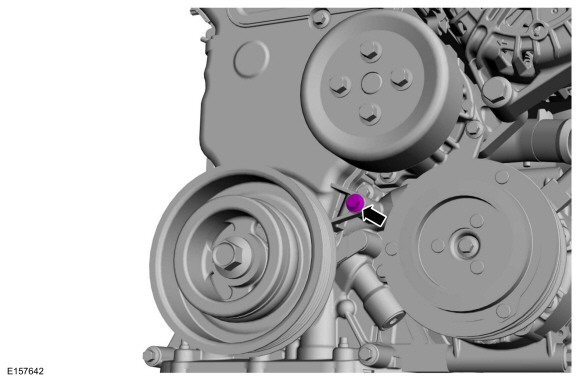

   На автомобилях поздней сборки без натяжителя снимите болт.



4. 4

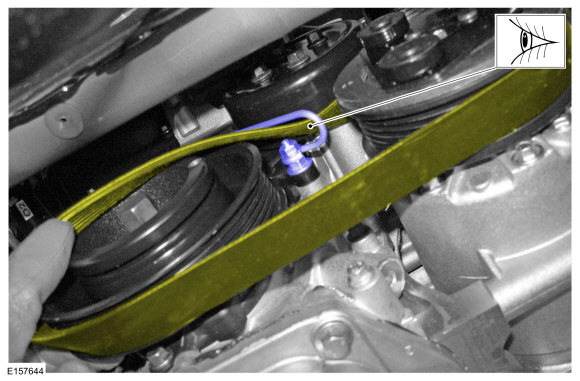

   На автомобилях поздней сборки без натяжителя инструменты для комплекта ремня привода вспомогательных агрегатов и ремень, который необходимо установить.
   Крутящий момент: 89 фунтов на дюйм (10 Н·м)



5. 5

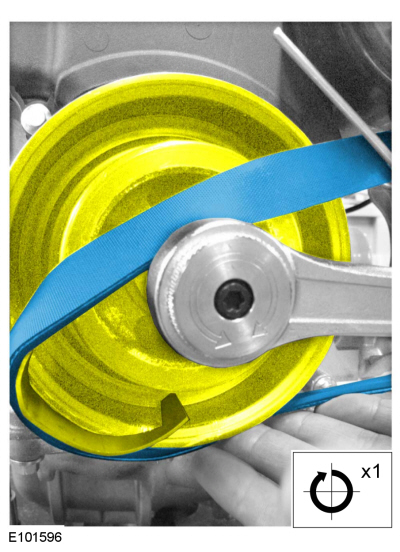

   На автомобилях поздней сборки без натяжителя при использовании инструменты комплекта ремня привода вспомогательных агрегатов, проверните шкив коленчатого вала по часовой стрелке и установите ремень.



6. 6

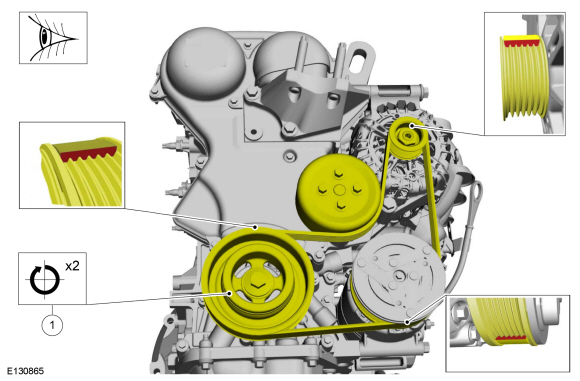

   На автомобилях поздней сборки без натяжителя снимите инструмент для направляющей проволоки и гайка. Убедитесь, что ремень привода вспомогательных агрегатов правильно сидит на всех шкивах.



7. 7
   Если есть, установите болт и щиток на генератор.
   Крутящий момент: 62 фунта на дюйм (7 Н·м)



8. 8
   Установите внешний кожух двигателя.
