Ford Fusion: Обслуживание/Регулировка фар

Регулировка вертикальной цели

Фары на вашем автомобиле должным образом направлены на сборочный завод. Если Ваш автомобиль попал в аварию, т. регулировка фар должна быть проверены вашим официальным дилером.

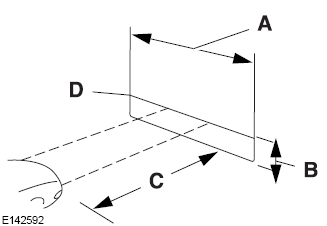

Цель наведения налобного фонаря

1. 8 футов (2,4 метра)
2. Высота центра лампы до земли
3. 25 футов (7,6 метра)
4. Горизонтальная опорная линия

Процедура регулировки вертикальной наводки

1. Припаркуйте автомобиль прямо перед стена или экран на ровной поверхности, приблизительно на расстоянии 25 футов (7,6 м).
2. Измерьте высоту фары центр лампы от земли и отметьте горизонтальная опорная линия длиной 8 футов (2,4 м) на вертикальной стене или экране при этом высота.

   Примечание. Чтобы увидеть более четкую световую картину для Регулировка, вы можете заблокировать свет от одной фары при регулировке другой.

3. Включите ближний свет фар, чтобы осветить стену или экран и открыть капот.

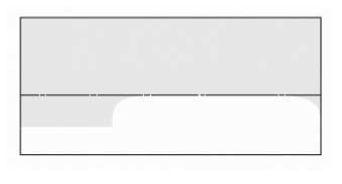

4. На стене или экране вы будете наблюдать плоская зона высокой интенсивности света расположен в верхней части правой руки часть диаграммы направленности. Если верх край зоны высокой интенсивности света не на горизонтальной опорной линии, фару надо будет отрегулировать.

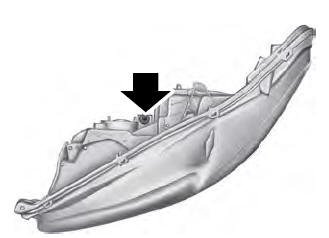

5. Найдите вертикальный регулятор на каждом налобный фонарь. Использование Филипс #2 отверткой, поверните регулятор либо по часовой стрелке или против часовой стрелки по порядку для регулировки вертикальной наводки налобный фонарь. Горизонтальный край более яркий свет должен касаться горизонтальная опорная линия.
6. Закройте капот и выключите лампы.

Горизонтальная регулировка цели

Горизонтальная цель для этого не требуется автомобиля и не регулируется.
