Впускной коллектор. Снятие и установка

Специальные инструменты) / Общее оборудование

Устройство для снятия/установки шланговых хомутов

Материалы

Удаление

1. 1
   Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
2. 2
   Удалите следующие элементы:

   1. Снимите воздухоочиститель.
      См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
   2. Снимите верхнюю выпускную трубу воздухоочистителя.
      См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
   3. Снимите клапан продувки адсорбера EVAP.
      См.: Клапан продувки адсорбера системы улавливания паров топлива (303-13A Система улавливания паров топлива — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
   4. Снимите охладитель наддувочного воздуха.
      См.: Охладитель наддувочного воздуха (CAC) (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
   5. Снимите генератор.
      См.: Генератор — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (414-02 Генератор и регулятор, снятие и установка).
3. 3

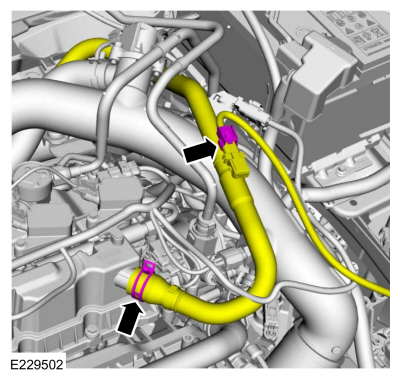

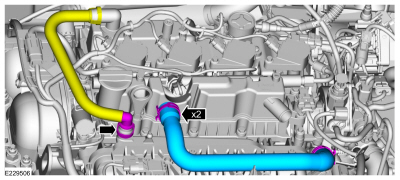

   • Отсоедините электрический разъем жгута проводов датчика давления в картере.

   • Освободите хомуты и отведите трубку вентиляции картера в сторону.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



4. 4

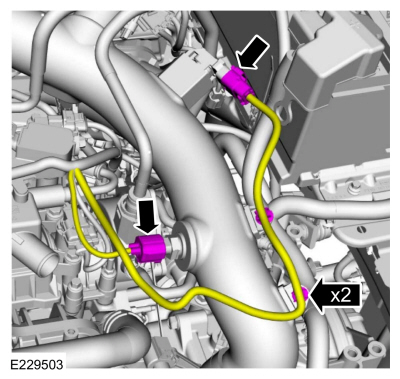

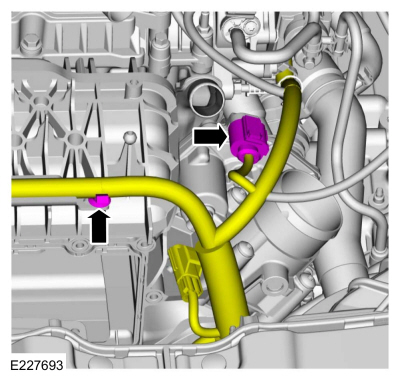

   Отсоедините электрические разъемы и фиксатор жгута проводов.



5. 5

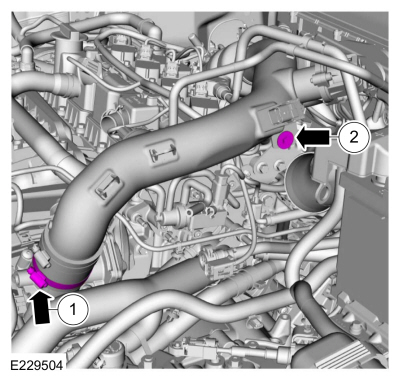

   1. Ослабьте хомут впускной трубы CAC.

   2. Снимите болт впускной трубы CAC.



6. 6

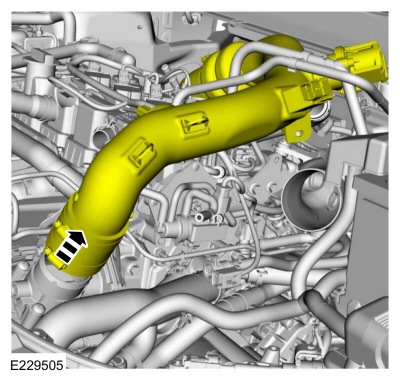

   Отсоедините впускную трубу CAC от корпуса дроссельной заслонки.



7. 7
   • Отсоедините и отложите вентиляционную трубку в сторону.

   • Ослабьте хомуты и снимите шланг.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



8. 8
   1. Отсоедините датчики детонации (KS).

   2. Отсоедините датчики детонации (KS).



9. 9

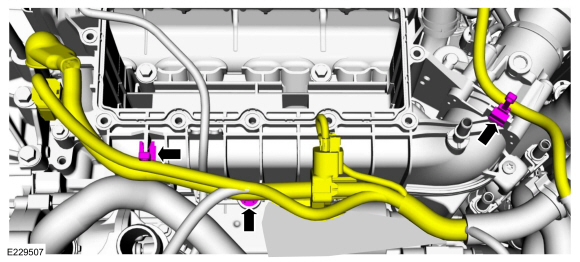

   Отсоедините электрические разъемы и фиксаторы жгута проводов.



10. 10
    Отсоедините электрический разъем корпуса дроссельной заслонки и фиксатор жгута проводов.



11. 11
    Отсоедините фиксаторы жгута проводов и отложите жгут проводов в сторону.



12. 12

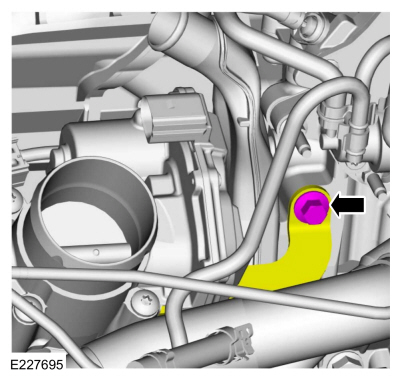

    Снимите болт опорного кронштейна впускного коллектора.



13. 13

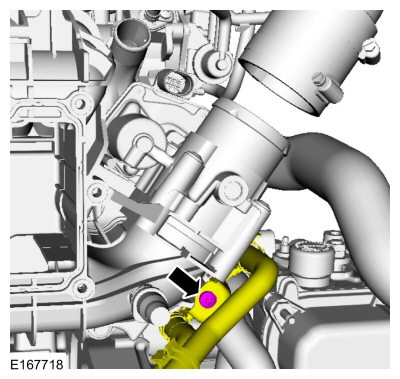

    Снимите фиксатор и отложите вакуумную трубку в сторону.



14. 14
    Отверните болты и снимите впускной коллектор.



Монтаж

УВЕДОМЛЕНИЕ: Если двигатель ремонтируется или заменяется из-за верхнего неисправности двигателя, обычно включая повреждение клапана или поршня, проверьте впускной коллектор для металлического мусора. При обнаружении металлических обломков установите новый впускной коллектор. Несоблюдение этих инструкций может привести к повреждение двигателя.

1. 1

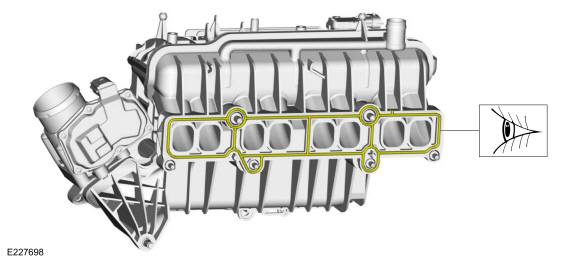

   Визуально осмотрите прокладку впускного коллектора на наличие вмятин, порезы и ссадины. Если эти условия не соблюдены, прокладки могут использоваться повторно.



2. 2
   Установите впускной коллектор и затяните болты в указанной последовательности.
   Материал: Motorcraft® Threadlock 262 / ТА-26 (ВСК-M2G351-A6)
   Крутящий момент:
   Этап 1: Затяните болты 1, 2 и 7 до: 18 фунтов на дюйм (2 Н·м)
   Этап 2: Затяните болты 3 и 4 до: 18 фунтов на дюйм (2 Н·м)
   Этап 3: Затяните болты 1 и 2 до: 159 фунтов на дюйм (18 Н·м)
   Этап 4: Затяните болты 3, 4, 5 и 6 до: 89 фунтов на дюйм (10 Н·м)
   Этап 5: Затяните болты 1 и 2, чтобы: 159 фунтов на дюйм (18 Н·м)
   Этап 6: Затяните болт 7 до: 159 фунтов на дюйм (18 Н·м)
   Этап 7: Затяните болты 3, 4, 5 и 6 до: 89 фунтов на дюйм (10 Н·м)



3. 3
   Расположите вакуумную трубку и установите фиксатор.
   Крутящий момент: 89 фунтов на дюйм (10 Н·м)



4. 4
   Установите болт опорного кронштейна впускного коллектора.
   Крутящий момент: 159 фунтов на дюйм (18 Н·м)



5. 5
   Расположите жгут проводов и прикрепите фиксаторы жгута проводов.



6. 6
   Подсоедините электрический разъем корпуса дроссельной заслонки и фиксатор жгута проводов.



7. 7
   Подсоедините электрические разъемы и фиксаторы жгута проводов.



8. 8
   1. Подсоедините датчики детонации (KS).

   2. Подсоедините датчики детонации (KS).



9. 9
   • Установите шланг.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

   • Подсоедините вентиляционную трубку.



10. 10
    Установите впускную трубу CAC на корпус дроссельной заслонки.



11. 11
    1. Затяните хомут впускной трубы CAC.
       Крутящий момент: 44 фунта на дюйм (5 Н·м)

    2. Установите болт впускной трубы CAC.
       Крутящий момент: 71 фунт на дюйм (8 Н·м)



12. 12
    Подсоедините электрические разъемы и фиксатор жгута проводов.



13. 13
    • Расположите трубку вентиляции картера и ослабьте хомут.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

    • Подсоедините электрический разъем жгута проводов датчика давления в картере.



14. 14
    Установите следующие элементы:

    1. Установите генератор.
       См.: Генератор — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (414-02 Генератор и регулятор, снятие и установка).
    2. Установите охладитель наддувочного воздуха.
       См.: Охладитель наддувочного воздуха (CAC) (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
    3. Установите клапан продувки адсорбера EVAP.
       См.: Клапан продувки адсорбера системы улавливания паров топлива (303-13A Система улавливания паров топлива — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
    4. Установите верхнюю выпускную трубу воздухоочистителя.
       См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
    5. Установите воздухоочиститель.
       См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
15. 15
    Подсоедините кабель заземления аккумулятора.
    См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
