Ford Fusion: внутренняя отделка и орнамент / панель отделки средней стойки. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Показана правая сторона, левая сторона аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

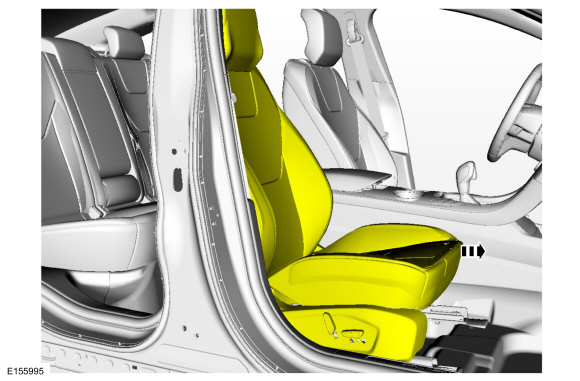

1. Установите переднее сиденье в крайнее переднее положение.

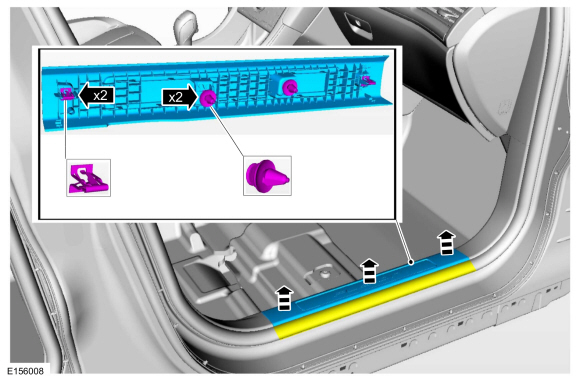

1. Отведите уплотнитель передней двери в сторону, отпустите зажимы и снимите панель облицовки порога передней двери.

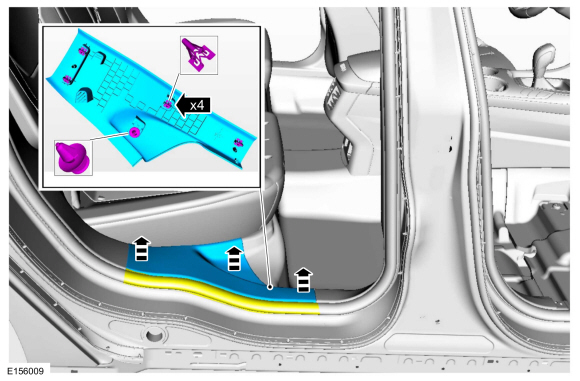

1. Отведите в сторону уплотнитель задней двери, освободите защелки и снимите панель облицовки порога задней двери.


1. Отложите в сторону переднюю дверь и уплотнитель задней двери.


1. Освободите штифтовой фиксатор и поверните передний угол нижней панели отделки средней стойки вверх.


1. Освободите фиксаторы и снимите нижнюю панель отделки центральной стойки.


1.
   Снимите болт D-образного кольца ремня безопасности.

   1. Потяните прямо, чтобы освободить фиксаторы, и снимите крышку D-образного болта.

   2. Снимите болт с D-образным кольцом и отведите ремень безопасности в сторону.
      Крутящий момент: 30 фунт-футов (40 Нм)

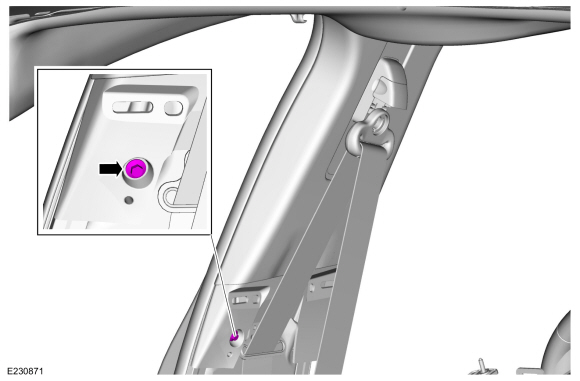

1. Снимите верхний болт панели обивки средней стойки.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

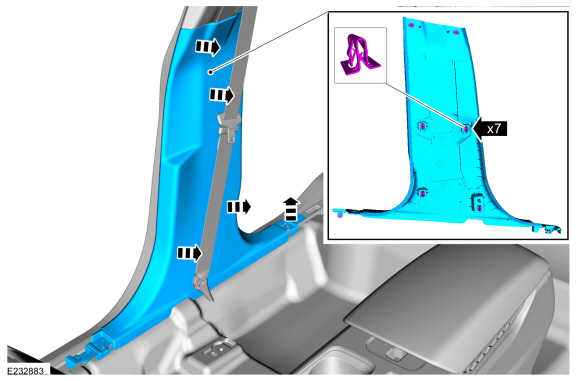

1. Освободите нижний зажим верхней панели отделки средней стойки.


1. УВЕДОМЛЕНИЕ: Панель отделки должна быть направлена ​​вниз, чтобы верхние зажимы, чтобы освободить правильно. Несоблюдение этого может привести к повреждение панели обшивки.

   Сдвиньте верхнюю среднюю стойку вниз, совместив зажимы с прорезями в листовом металле.


1. Снимите верхнюю панель отделки центральной стойки.


Монтаж

1. ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не перекручен, а ремни безопасности и пряжки доступны для жильцы.

   Для установки выполните процедуру удаления в обратном порядке.
