Ford Fusion: многофункциональные электронные модули / блок управления кузовным оборудованием (BCM). Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

Все автомобили

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Если БКМ не ответил на диагностический сканер, исполнительным данным может потребоваться вводиться в рамках ремонта. Этот шаг необходим только при замене BCM.

   Используя диагностический сканер, начните процесс PMI для BCM, следуя инструкциям на экране.


1. ПРИМЕЧАНИЕ: PAM является неотъемлемой частью BCM. Этот шаг необходим только в случае замены BCM.

   С помощью диагностического сканера начните процесс PMI для PAM, следуя инструкциям на экране.


Автомобили с механической коробкой передач

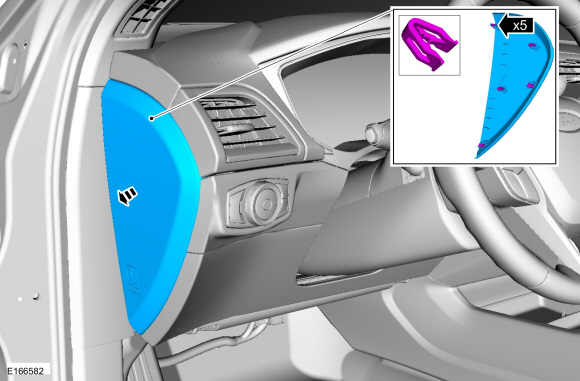

1. Освободите зажимы, нажимные штифты и снимите переднюю накладку с левой стороны.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Освободите зажимы и снимите боковую панель левой приборной панели.

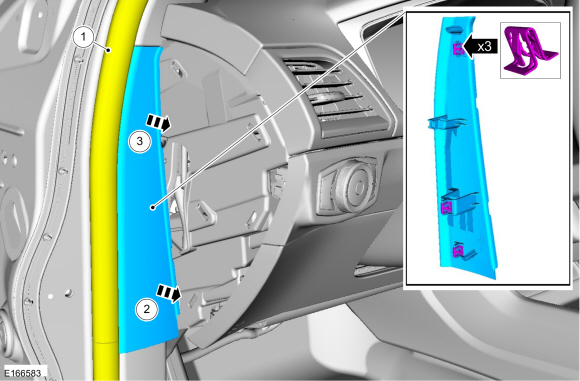

1. Отведите уплотнитель левой передней двери в сторону, освободите защелки и снимите верхнюю панель отделки панели капота.

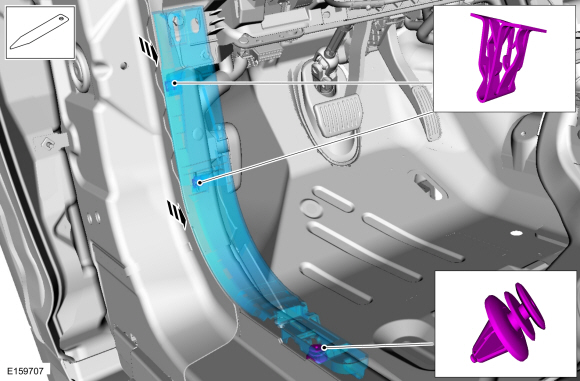

1. Освободите зажимы, нажимные штифты и снимите панель обшивки нижнего обтекателя с левой стороны.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

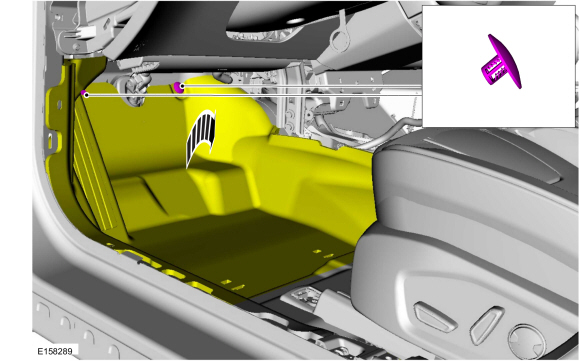

1. Удалите кнопки и отложите передний ковер в сторону.


1. ПРИМЕЧАНИЕ: Ниже для доступа к электрическим разъемам.

   Освободите фиксаторы и опустите панель отделки проема рулевой колонки.


Все автомобили

1.
   Снимите БКМ.

   1. Отсоедините электрические разъемы.

   2. Снимите гайку и BCM.
      Крутящий момент: 44 фунта на дюйм (5 Нм)

Монтаж

1. ПРИМЕЧАНИЕ: При установке нового BCM на автомобили, оснащенные кнопкой запуска, зажигание не может быть включено до тех пор, пока на автомобиль не будут запрограммированы 2 ключа. BCM по-прежнему взаимодействует с диагностическим сканером при выключенном зажигании. При необходимости используйте предыдущий сеанс диагностического сканирования или запустите сеанс диагностического сканирования, используя номер детали PCM или номер отрывной бирки, расположенный на PCM.

   ПРИМЕЧАНИЕ: При установке нового модуля BCM перед выполнением этой процедуры убедитесь, что по крайней мере 2 ключа автомобиля доступны.

   Для установки выполните процедуру удаления в обратном порядке.


ПРИМЕЧАНИЕ: Выполняйте оставшиеся шаги только при установке нового модуля BCM.

1. ПРИМЕЧАНИЕ: Диагностический сканер должен нет использоваться для программирования клавиш для этого конкретного шага.

   Запрограммируйте ключи.

   • Поместите первый ключ в личинку замка зажигания или в резервную стартовую точку.
     См.: Пассивная противоугонная система (PATS) — Расположение компонентов (419-01B Пассивная противоугонная система (PATS), Описание и работа).

   • Поверните личинку замка зажигания в положение RUN. или нажмите кнопку START/STOP и подождите примерно 6 секунд.

   • Поверните личинку замка зажигания в положение OFF или нажмите кнопку START/STOP и вытащите первый ключ.

   • Вставьте второй ключ в личинку замка зажигания или в резервную стартовую точку.

   • Поверните личинку замка зажигания в положение RUN или нажмите кнопку START/STOP.


1. Выполните сброс параметров.
   См.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).
   См.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).


1. Используя диагностический сканер, завершите процесс PMI для BCM, следуя инструкциям на экране.


1. С помощью диагностического сканера выполните Конфигурация Конфигурация иммобилайзера двигателя (CEI) после инструкции на экране (Панель инструментов > Корпус > Сервисные функции > Конфигурация блокировки CEI).


1. С помощью диагностического сканера проверьте аккумулятор. сбросить датчик монитора, следуя инструкциям на экране (Панель инструментов > Кузов > Сброс BMS).


1. ПРИМЕЧАНИЕ: Этот шаг не относится к автомобилям, оборудованным камерой с обзором 360 градусов.

   При наличии задней видеосистемы помощи при парковке с помощью диагностического сканера, выполните инициализацию нового модуля, следуя инструкции на экране (Toolbox > Electrical > Service Функции > Инициализация нового модуля LIN).


1. Настройте программируемые параметры предпочтения клиента.
   См.: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа).


1. Обучить датчики давления в шинах.
   См.: Калибровка положения датчика системы контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), Общие процедуры).


1. Выполните самопроверку BCM (должна включать самопроверку по запросу), а затем повторите самопроверку, чтобы убедиться, что все коды DTC удалены.


1. ПРИМЕЧАНИЕ: Этот шаг относится только к Fusion Energi.

   Выполните сброс памяти PCM Keep Alive Memory (KAM), следуя инструкциям диагностического прибора на экране (Toolbox > Powertrain > Reset KAM > PCM).


1. С помощью диагностического сканера завершите процесс PMI для PAM, следуя инструкциям на экране.
