Ford Fusion: передний дисковый тормоз / тормозные колодки. Снятие и установка

Материалы

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

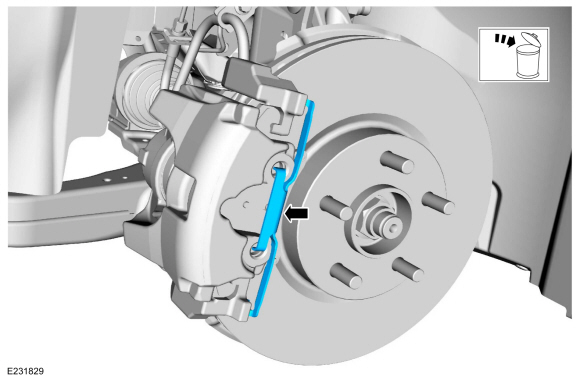

1. Снимите и выбросьте пружину тормозного суппорта.


1. УВЕДОМЛЕНИЕ: Не поддевайте смотровое отверстие суппорта, чтобы втянуть поршни, так как это может повредить поршни и пыльники.

   УВЕДОМЛЕНИЕ: Не допускайте, чтобы тормозной суппорт и анкерная пластина узла висеть на тормозном шланге, иначе шланг может быть поврежден.

   Снимите крышки, направляющие штифты и отложите тормозной суппорт в сторону.
   Крутящий момент: 22 фунт-фута (30 Нм)

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   Отделите внешнюю тормозную колодку от тормозного суппорта. Выбросьте тормозную колодку.


1. УВЕДОМЛЕНИЕ: Защищайте поршни и пыльники суппорта при нажатии поршень суппорта в отверстия поршня суппорта или повреждение компонентов может возникнуть.

   Используйте С-образный зажим и изношенную тормозную колодку, чтобы вдавить поршни суппорта дискового тормоза в отверстие тормозного суппорта.


1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   Снимите и выбросьте внутреннюю тормозную колодку.


Монтаж

1. Очистите контактные поверхности тормозных колодок и анкерной пластины.


1. Удалите весь оставшийся клей колодок с области пальца тормозного суппорта.
   Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   УВЕДОМЛЕНИЕ: После удаления фольги с тормозных колодок не прикасайтесь к клею на подложке.

   ПРИМЕЧАНИЕ: Обязательно нанесите смазку, поставляемую с комплект тормозных колодок к точкам контакта тормозной колодки с опорной пластиной.

   Снимите подложку из фольги и установите новые тормозные колодки.


1. УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

   Расположите тормозной суппорт и установите направляющие штифты и крышки.
   Крутящий момент: 41 фунт-фут (55 Нм)

1. Установите новую пружину тормозного суппорта.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Нажмите педаль тормоза несколько раз, проверьте тормоз уровень жидкости в бачке тормозной жидкости и долить указанный тормозной жидкость по необходимости.
   Материал: Motorcraft® DOT 4 LV Высокоэффективная автомобильная тормозная жидкость / ПМ-20 (WSS-M6C65-A2)
