Ford Fusion: задний дисковый тормоз / тормозные колодки. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Сервисные действия на автомобилях, оборудованных электронной стояночные тормоза могут вызвать неожиданное срабатывание стояночного тормоза, что может привести к травмам рук или пальцев. Поставить электронную парковку тормозную систему в сервисный режим перед обслуживанием или снятием заднего тормоза компоненты. Несоблюдение этого указания может привести к серьезным личный вред.

   Активируйте сервисный режим EPB.
   См.: Активация и деактивация сервисного режима электронного стояночного тормоза (EPB) (206-05 Стояночный тормоз и приведение в действие, Общие процедуры).


1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

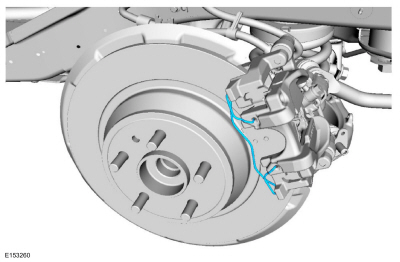

1. Снимите и выбросьте пружину тормозного суппорта.


1. УВЕДОМЛЕНИЕ: Не поддевайте смотровое отверстие суппорта, чтобы втянуть поршни, так как это может повредить поршни и пыльники.

   УВЕДОМЛЕНИЕ: Не допускайте, чтобы тормозной суппорт и анкерная пластина узла висеть на тормозном шланге, иначе шланг может быть поврежден.

   Снимите колпачки, направляющие штифты и отложите тормозной суппорт в сторону.
   Крутящий момент: 21 фунт-фут (28 Нм)

1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   Снимите и выбросьте тормозные колодки.


1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, вставляя поршень суппорта в отверстия поршня суппорта, так как это может привести к повреждению компонентов.

   Сжимайте поршень тормозного суппорта до тех пор, пока поршень не упрется в отверстие тормозного суппорта.

   • УВЕДОМЛЕНИЕ: Не применяйте усилие более 20 Нм (177 дюймов-фунтов), когда вращение поршня тормозного суппорта или внутреннее повреждение тормоза может возникнуть суппорт.

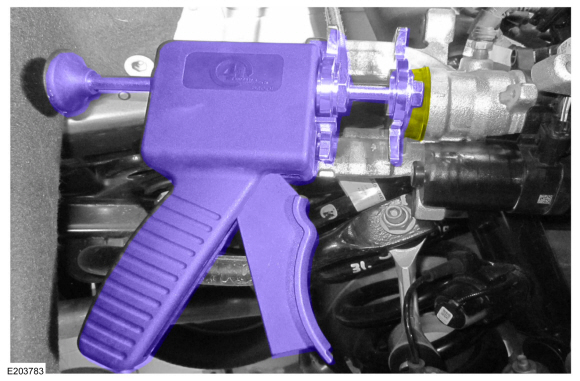

     Если поршень тормозного суппорта упирается в дно и поршень еще не полностью сжат, вращайте поршень по часовой стрелке, вдавливая внутрь с помощью втягивателя поршня тормозного суппорта, пока поршень не полностью сжат. Используйте общее оборудование: Втягивающий поршень тормозного суппорта

Монтаж

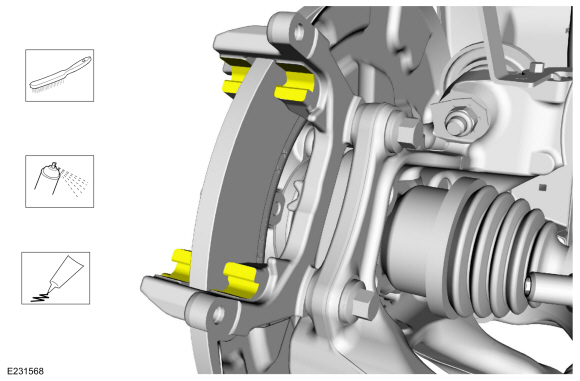

1. Очистите места контакта тормозной колодки с анкерной пластиной и нанесите смазку, входящую в комплект тормозных колодок.
   Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б

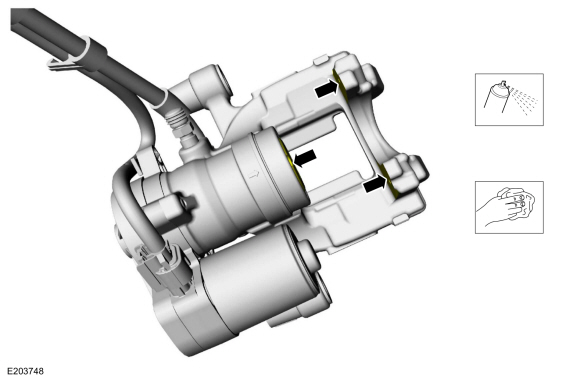

1. Очистите весь оставшийся клей колодок с поршня тормозного суппорта и области пальца тормозного суппорта.
   Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б

1. УВЕДОМЛЕНИЕ: После удаления фольги с тормозных колодок не прикасайтесь к клею на подложке.

   Снимите подложку из фольги и установите тормозные колодки.


1. УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

   Расположите тормозной суппорт и установите направляющие штифты и колпачки.


1. Установите новую пружину тормозного суппорта.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Деактивируйте сервисный режим EPB.
   См.: Активация и деактивация сервисного режима электронного стояночного тормоза (EPB) (206-05 Стояночный тормоз и приведение в действие, Общие процедуры).


1. УВЕДОМЛЕНИЕ: Не проливайте тормозную жидкость на окрашенные или пластиковые поверхности или повреждения поверхности. Если пролилась тормозная жидкость на окрашенную или пластиковую поверхность, немедленно промойте поверхность вода.

   Нажмите педаль тормоза несколько раз, проверьте тормоз уровень жидкости в бачке тормозной жидкости и долить указанный тормозной жидкость по необходимости.
   Материал: Motorcraft® DOT 4 LV Высокоэффективная автомобильная тормозная жидкость / ПМ-20 (WSS-M6C65-A2)
