Ford Fusion: гидравлический привод тормоза / педаль тормоза и кронштейн. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов. без предварительного снятия выключателя стоп-сигнала. Этот переключатель должен быть удален с педалью тормоза в положении покоя. Плунжер переключателя должен быть сжат, чтобы переключатель мог вращаться в кронштейне. Пытаться снимите переключатель, когда плунжер выдвинут (во время нажатия педали) привести к повреждению переключателя.

   Снимите выключатель стоп-сигнала.
   См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).


1. Снимите педаль акселератора.
   См.: Педаль акселератора (310-02 Управление ускорением, снятие и установка).


1. Отсоедините фиксаторы крышки проема рулевой колонки и опустите крышку.

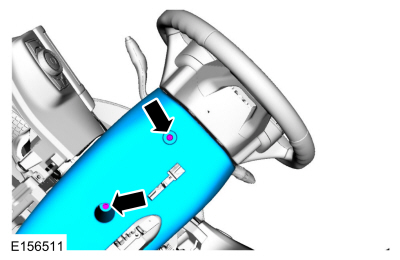

1. Снимите винты и нижний кожух рулевой колонки.


1. Снимите винт, штифтовой фиксатор и воздуховод ОВКВ.


1. УВЕДОМЛЕНИЕ: Не допускайте вращения вала рулевой колонки при отсоединении от шестерни, иначе может произойти повреждение часовой пружины. Если есть признаки того, что вал рулевой колонки провернулся, снимите и отцентрируйте часовую пружину. См. раздел 501-20B.

   Зафиксируйте рулевое колесо с помощью фиксатора рулевого колеса.


1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно болты вала рулевой колонки. Это может привести к выходу из строя крепежа и отсоединению или утрате вала рулевой колонки рулевого управления. Несоблюдение этой инструкции может привести к серьезная травма пассажира(ов) транспортного средства.

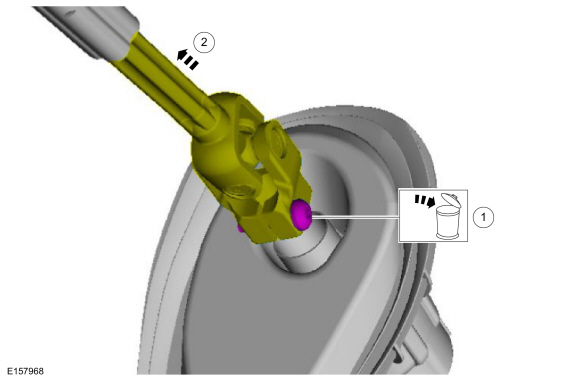

   Снимите и выбросьте болт вала рулевой колонки.


1. Сожмите язычки и снимите шплинт. Выбросьте булавку.


1. Выверните винты, отсоедините фиксаторы проводки и отложите проводку в сторону.


1. ПРИМЕЧАНИЕ: Попросите помощника потянуть усилитель тормозов и цилиндр в сборе вперед, чтобы педаль тормоза и скоба освободились шпильки усилителя тормозов при снятии и установке.

   Снимите гайки, болты, педаль тормоза и скобу. Выбросьте гайки и болты.
   Крутящий момент: 17 фунт-футов (23 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
