Ford Fusion: Ремонт передней части листового металла / Приборная панель. Снятие и установка

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Сверло 8 мм

Сварочное оборудование MIG/MAG

Сверло для точечной сварки

Плоскогубцы

Материалы

Имя	Спецификация
Герметик для швов ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM	-

Удаление

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

ПРИМЕЧАНИЕ: Крыша снята для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

1. Обесточьте SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) .


1. Снимите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Если необходимо:
   Восстановление размеров автомобиля до состояния, предшествующего повреждению.
   См.: Кузов и рама (501-26) .


1. С обеих сторон:
   Снимите переднее сиденье.
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).


1. С обеих сторон:
   Снимите панель отделки передней стойки.
   См. также: Панель обивки передней стойки (501-05) .


1. Снимите коленную подушку безопасности водителя и пассажира.
   См.: Коленная подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
   См.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, Снятие и установка).


1. Снимите рулевую колонку.
   См. также: Рулевая колонка (211-04) .


1. Снимите панель приборов и консоль.
   См.: Напольная консоль (501-12) .
   См. также: Приборная панель (501-12) .


1. С обеих сторон:
   Снимите крышку болта крепления стойки А к внутренней поперечной балке.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

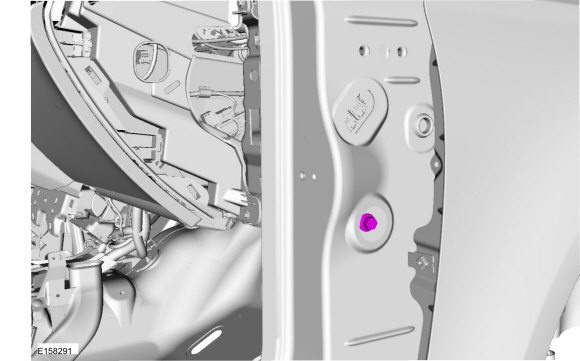

1. С обеих сторон:
   Снимите болты крепления стойки А к поперечной балке автомобиля и балку.


1. Снимите корпус климат-контроля.
   См.: Корпус климат-контроля — автомобили с: Двойной автоматический контроль температуры (DATC) (412-00 Система климат-контроля — Общая информация, снятие и установка).
   См.: Корпус климат-контроля — автомобили с: электронным ручным регулятором температуры (EMTC) (412-00 Система климат-контроля — общая информация, снятие и установка).


1. Расположите ковер, все модули и жгуты проводов подальше от рабочей зоны.


1. Снимите капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).


1. С обеих сторон:
   Снимите крыло и брызговик.
   См.: Крыло (501-02) .
   См.: Брызговик Fender (501-02) .


1. С обеих сторон:
   Снимите фару в сборе.
   См.: Фара в сборе (417-01) .


1. Снимите передний бампер.
   См. также: Передний бампер (501-19) .


1. Снимите двигатель.
   См.: Двигатель (303-01C) .
   См.: Двигатель (303-01E) .
   См.: Двигатель (303-01I) .
   См.: Двигатель (303-01K) .


1. Снимите главный тормозной цилиндр, педаль тормоза и кронштейн.
   См. также: Главный тормозной цилиндр (206-06) .
   См.: Педаль тормоза и кронштейн (206-06 Приведение в действие гидравлического тормоза, снятие и установка).


1. Снимите узел стеклоочистителя ветрового стекла.
   См.: Бачок омывателя ветрового стекла (501-16 Стеклоочистители и омыватели, Снятие и установка).
   См.: Поворотный рычаг стеклоочистителя (501-16 Стеклоочистители и омыватели, Снятие и установка).
   См.: Электродвигатель стеклоочистителя (501-16 Стеклоочистители и омыватели, Снятие и установка).


1. ПРИМЕЧАНИЕ: Соблюдайте осторожность при снятии арматуры, которая является частью передней панели пола и будет использоваться повторно.

   ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   Снимите сварные швы и усиление туннеля коробки передач.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Удалите сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. ПРИМЕЧАНИЕ: Обратите особое внимание на место возникновения шума, материал, устойчивый к вибрации и жесткости (NVH), клей и герметик, используемые для облегчения в установке.

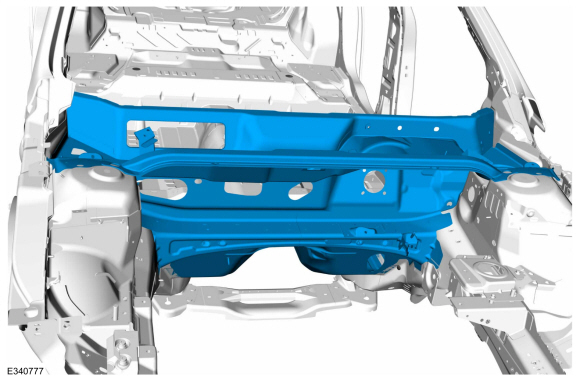

   Снимите приборную панель.


Монтаж

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Крыша снята для наглядности.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Надлежащим образом защитите все прилегающие участки от процедур резки, шлифовки и сварки.

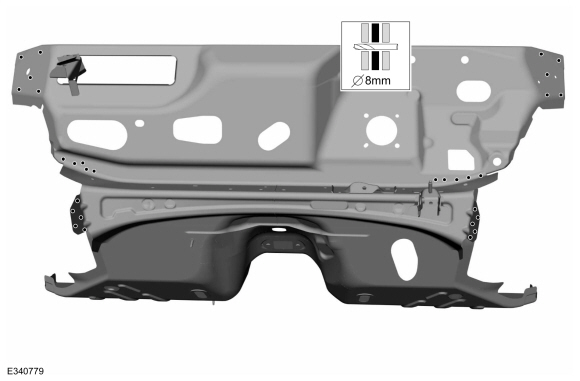

1. Просверлите отверстия для сварки заглушками в новой приборной панели.
   Используйте общее оборудование: сверло 8 мм.

1. Просверлите отверстия для сварки заглушками в новой приборной панели.
   Используйте общее оборудование: сверло 8 мм.

1. Установите, правильно расположите и закрепите сменную приборную панель.
   Используйте общее оборудование: плоскогубцы с фиксатором

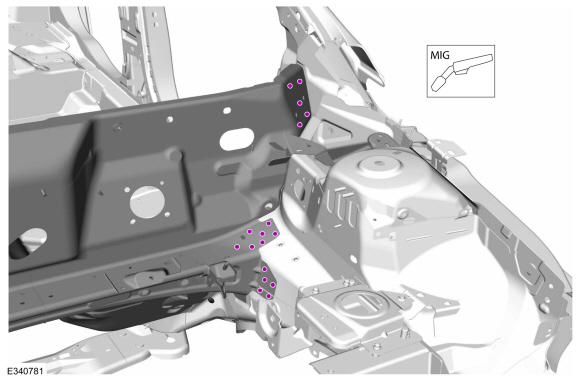

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

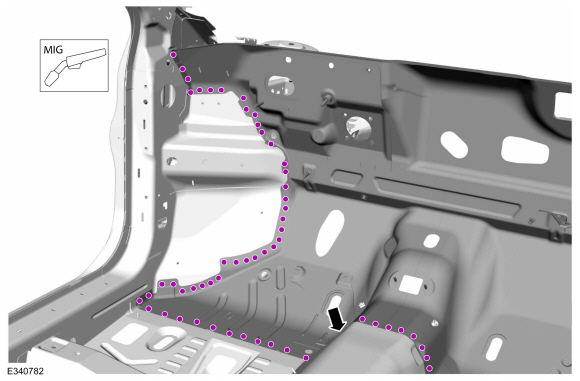

1. ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

   С обеих сторон:
   Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Зачистите все сварные швы в соответствии с требованиями, используя стандартные методы и материалы для отделки металла.


1. Установите панель капота.
   См.: Панель капота (501-27 Ремонт листового металла передней части, снятие и установка).

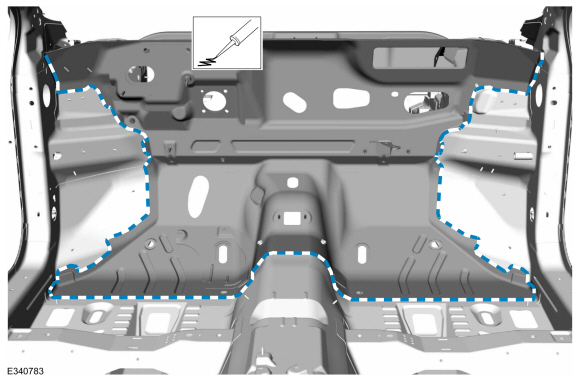

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

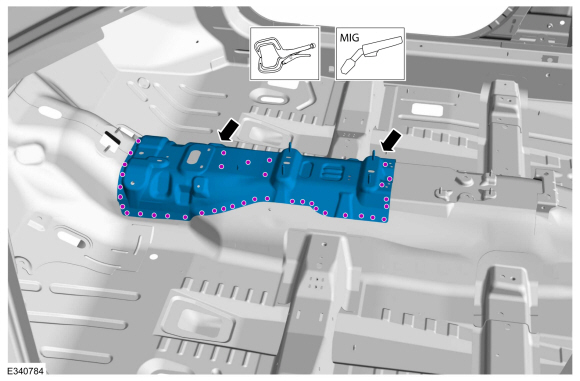

1. Установите усиление трансмиссионного туннеля, правильно расположите, зажмите и установите сварные швы.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Герметизация шва:
   Все швы должны быть загерметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Отшлифуйте, чтобы удалить старый клей, краску, электронное покрытие и очистите.


1. Нанесите грунтовку на основе эпоксидной смолы, одобренную Ford, и дайте высохнуть.


1. Маскируйте канал открывания лобового стекла.


1. Окрасьте весь ремонт, используя одобренную Ford систему окраски.


1. Удалите маскирующий материал.


1. Получите новую и установите табличку VIN.
   См.: Идентификационные коды (100-01) .


1. Установите ветровое стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Переместите все жгуты проводов, модули и ковер на прежние места.


1. Установите двигатель.
   См.: Двигатель (303-01C) .
   См.: Двигатель (303-01E) .
   См.: Двигатель (303-01I) .
   См.: Двигатель (303-01K) .


1. Установите главный тормозной цилиндр, педаль тормоза и кронштейн.
   См. также: Главный тормозной цилиндр (206-06) .
   См.: Педаль тормоза и кронштейн (206-06 Приведение в действие гидравлического тормоза, снятие и установка).


1. Установите узел стеклоочистителя ветрового стекла.
   См.: Электродвигатель стеклоочистителя (501-16 Стеклоочистители и омыватели, Снятие и установка).
   См.: Поворотный рычаг стеклоочистителя (501-16 Стеклоочистители и омыватели, Снятие и установка).
   См.: Бачок омывателя ветрового стекла (501-16 Стеклоочистители и омыватели, Снятие и установка).


1. Установите рулевую колонку.
   См. также: Рулевая колонка (211-04) .


1. С обеих сторон:
   Установите внутреннюю поперечную балку и опорный болт передней стойки к поперечной балке.
   Крутящий момент: 26 фунт-футов (35 Нм)

1. С обеих сторон:
   Установите крышку опорного болта передней стойки на автомобильную поперечную балку.


1. Установить корпус климат-контроля.
   См.: Корпус климат-контроля — автомобили с: Двойной автоматический контроль температуры (DATC) (412-00 Система климат-контроля — Общая информация, снятие и установка).
   См.: Корпус климат-контроля — автомобили с: электронным ручным регулятором температуры (EMTC) (412-00 Система климат-контроля — общая информация, снятие и установка).


1. Установите панель приборов и консоль.
   См. также: Приборная панель (501-12) .
   См.: Напольная консоль (501-12) .


1. Установите коленную подушку безопасности водителя и пассажира.
   См.: Коленная подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).
   См.: Коленная подушка безопасности пассажира (501-20B Дополнительная удерживающая система, Снятие и установка).


1. С обеих сторон:
   Установите панель отделки передней стойки.
   См. также: Панель обивки передней стойки (501-05) .


1. С обеих сторон:
   Установите переднее сиденье.
   См.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. С обеих сторон:
   Установите крыло и брызговик.
   См.: Крыло (501-02) .
   См.: Брызговик Fender (501-02) .


1. Установите передний бампер.
   См. также: Передний бампер (501-19) .
   См. также: Крышка переднего бампера (501-19) .


1. Установите и выровняйте капот.
   См.: Капот (501-02 Передние панели кузова, снятие и установка).
   См.: Выравнивание капота (501-03 Застежки кузова, Общие процедуры).


1. С обеих сторон:
   Установите фару в сборе.
   См.: Фара в сборе (417-01) .


1. Перезагрузите SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) .
