Ford Fusion: Система климат-контроля - Общая информация / Термостатический расширительный клапан. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: При снятии или установке компонентов, колпачка, ленты или иным образом соответствующим образом защитить все отверстия и трубы/фитинги для предотвратить попадание грязи или других загрязнений. Снимите колпачки, скотч и другие защитные материалы перед установкой.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности системы климат-контроля (100-00 Общая информация, описание и эксплуатация).


1. Восстановите хладагент. См. соответствующую процедуру восстановления в группе 412.

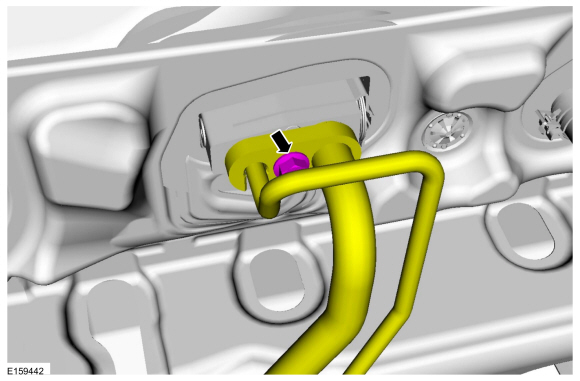

1. Снимите гайку кронштейна впускного и выпускного коллектора испарителя.
   Крутящий момент: 18 фунтов на дюйм (2 Нм)

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.


   Отверните гайку входного и выходного коллектора испарителя, отсоедините штуцер. Выбросьте уплотнительные прокладки.

   • Не забудьте закрыть все открытые порты, чтобы предотвратить попадание мусора в систему.
     Крутящий момент: 133 фунта на дюйм (15 Нм)

1. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

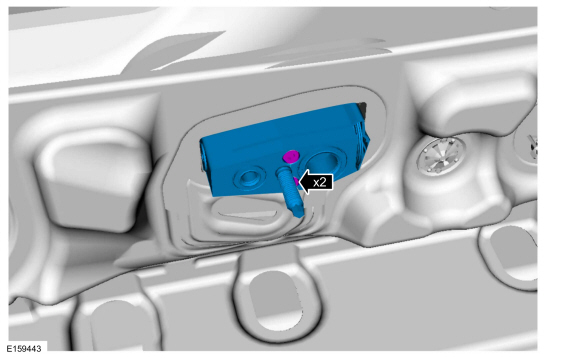

   Снимите болты и термостатический расширительный клапан. Выбросьте уплотнительные прокладки.

   • Не забудьте закрыть все открытые порты, чтобы предотвратить попадание мусора в систему.
     Крутящий момент: 71 фунт на дюйм (8 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. УВЕДОМЛЕНИЕ: Для смазки уплотнений используйте только указанный материал.

   Установите и смажьте новые уплотнительные кольца. См. соответствующие спецификации в группе 412.


1. Смазать систему хладагента правильным количеством чистого масла PAG. См. соответствующий документ по добавлению масла для хладагента. процедура в группе 412.
