Ford Fusion: Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4 / Двигатель. Монтаж

Специальные инструменты) / Общее оборудование

	300-OTC1819E Напольный кран 2200 #, складывающийся
	303-1502 Двигатель подъемного устройства ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД
Регулируемый монтажный рычаг
Устройство для снятия/установки шланговых хомутов

Материалы

Имя	Спецификация
Многоцелевой спрей-смазка Motorcraft® ХL-5-А	ESB-M1C93-B
Моторное масло — SAE 5W-20 — полусинтетическое моторное масло ХО-5W20-Q1SP	WSS-M2C945-B1

Все автомобили

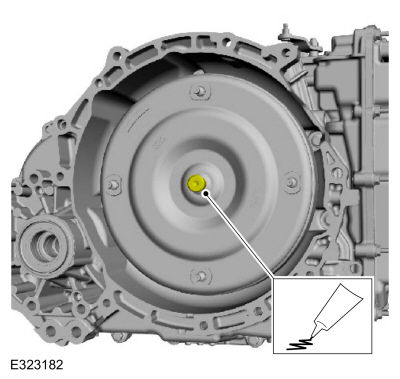

1. Смажьте направляющую ступицу гидротрансформатора универсальной смазкой.
   Материал: Универсальная смазка-спрей Motorcraft® / XL-5-A (ЭСБ-M1C93-B)

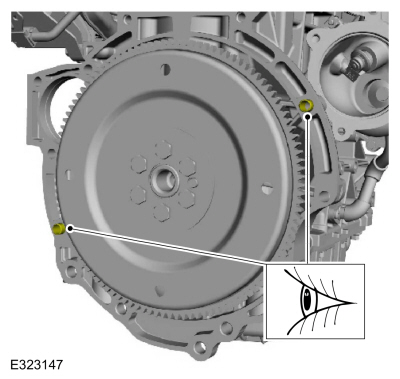

1. Осмотрите шпонки блока цилиндров. Если шпонки повреждены или отсутствуют, установите новые шпонки блока цилиндров.

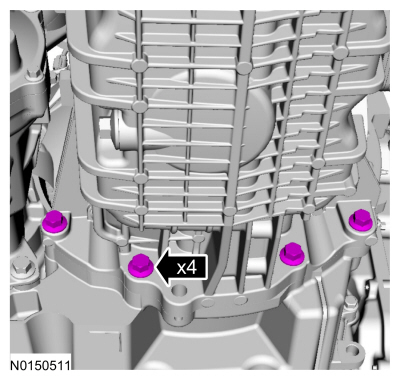

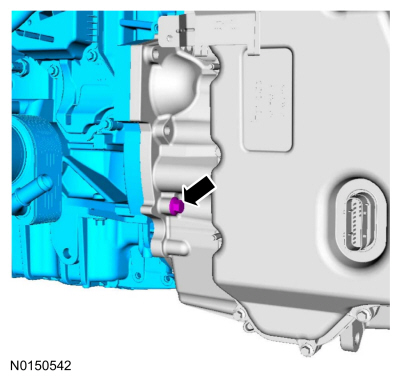

1. Соедините двигатель с коробкой передач и установите болт.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

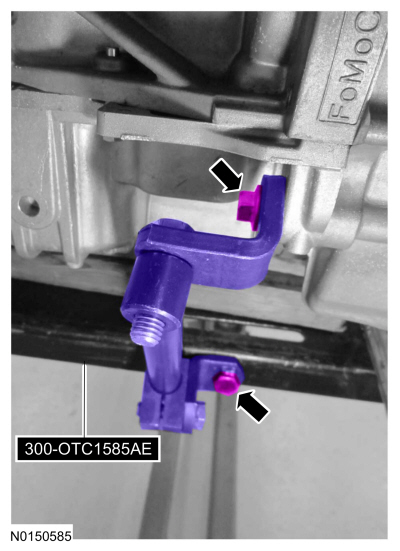

1. Установите регулируемый монтажный кронштейн.
   Используйте общее оборудование: регулируемый монтажный рычаг

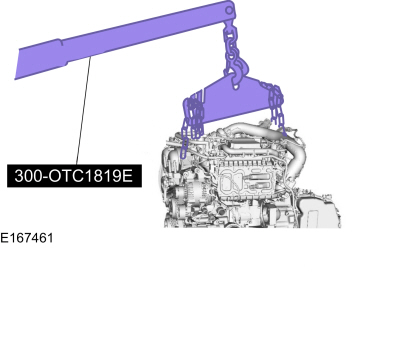

1. Снимите специальный сервисный инструмент: 300-OTC1819E Напольный кран 2200 #, складывающийся.

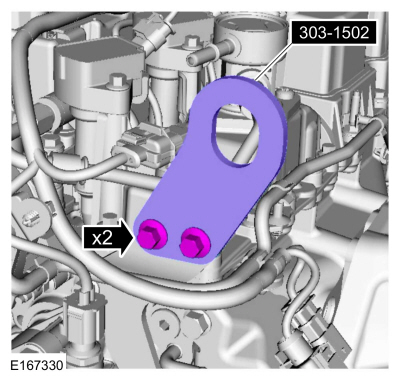

1. Удаление специального сервисного инструмента: 303-1502 Двигатель подъемного устройства.

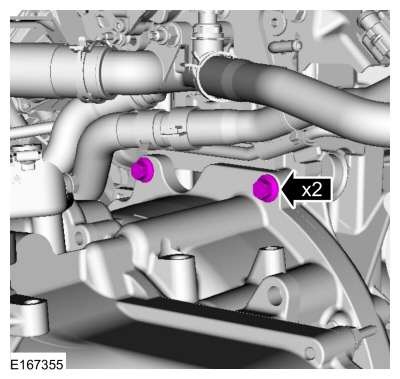

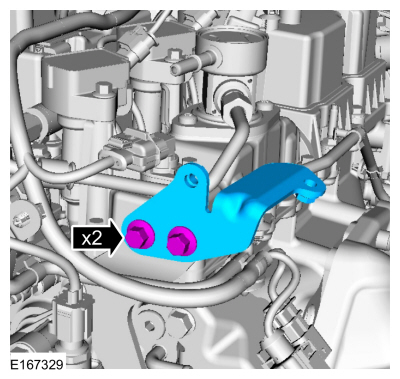

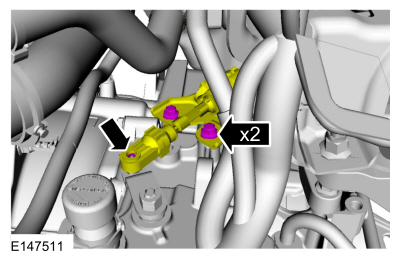

1. Установите кронштейн и болты.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

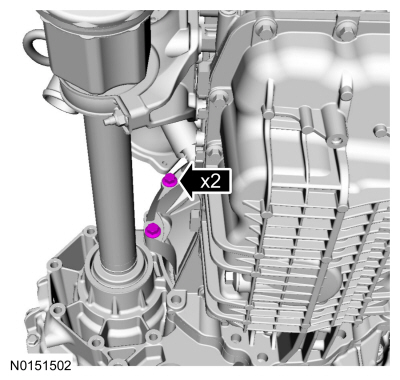

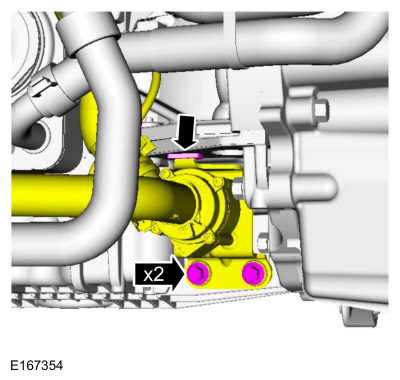

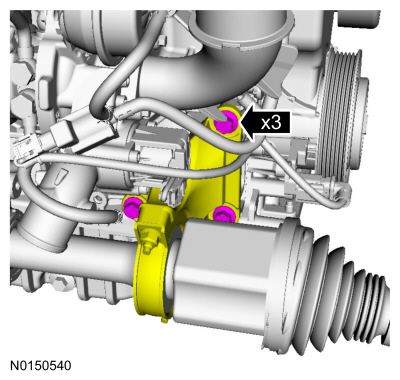

1. Установите опорный кронштейн полуоси и установите болты.
   Крутящий момент: 35 фунт-футов (48 Нм)

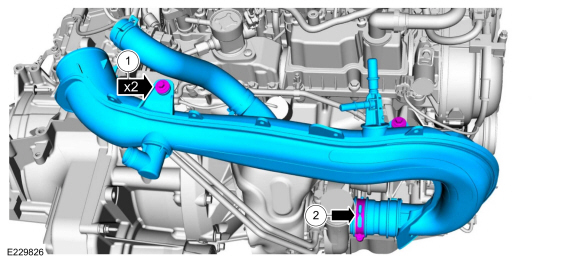

1. Установите впускной патрубок ТК, затяните болт и затяните хомут.
   Крутящий момент:
   1: 71 фунт на дюйм (8 Нм)
   2: 44 фунта на дюйм (5 Нм)

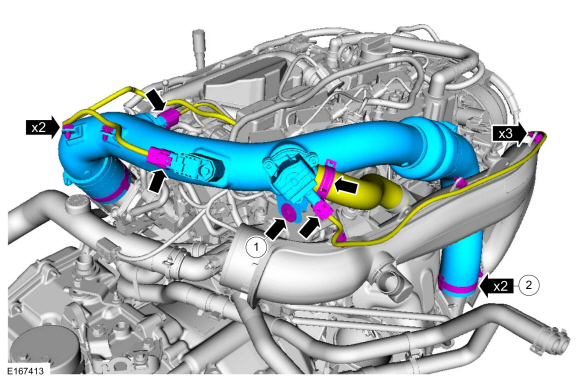

1. • Установите выпускной патрубок ТК, закрепите болтами и затяните хомуты.
     Крутящий момент:
     1: 71 фунт на дюйм (8 Нм)
     2: 44 фунта на дюйм (5 Нм)
   • Подсоедините байпасный шланг TC.

   • Установите фиксаторы жгута проводов и соедините электрические разъемы.


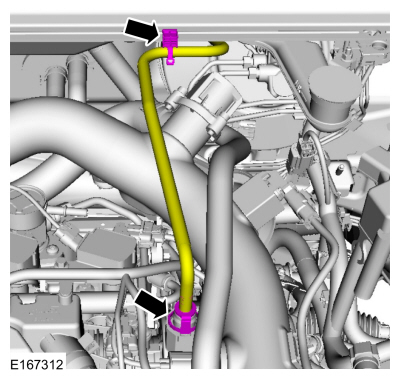

1. • Установите шланг вентиляции картера.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
   • Прикрепите фиксатор жгута проводов.

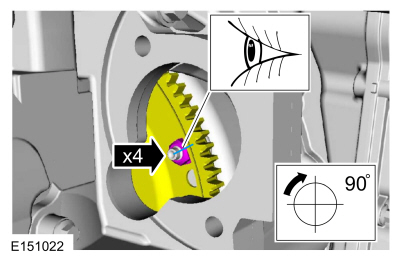

1. ПРИМЕЧАНИЕ: Вращайте коленчатый вал только по часовой стрелке.

   Совместите метки на гайках гидротрансформатора и затяните гайку.
   Крутящий момент: 35 фунт-футов (48 Нм)

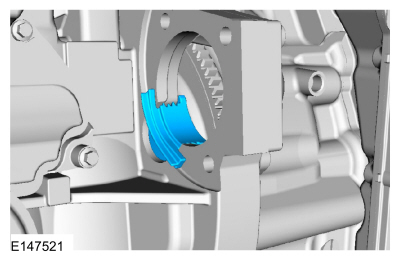

1. Установите изолятор стартера.

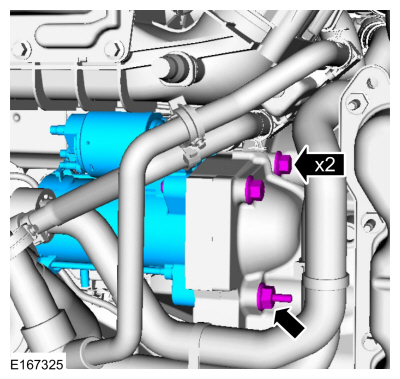

1. Установите стартер, болты и шпильку.
   Крутящий момент: 35 фунт-футов (48 Нм)

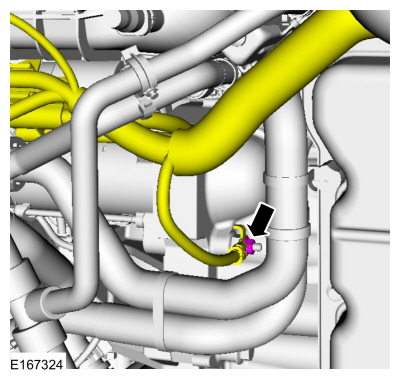

1. Расположите жгут проводов и установите гайку.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

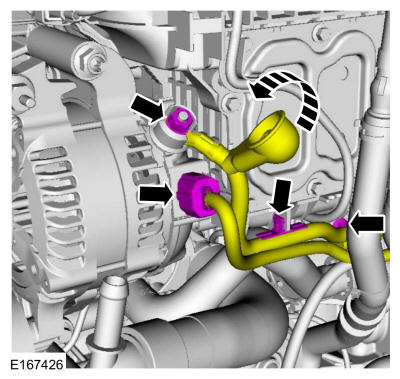

1. • Расположите жгут проводов и установите гайку.
     Крутящий момент: 159 фунтов на дюйм (18 Нм)
   • Сдвиньте изолятор генератора вниз.

   • Установите фиксаторы жгута проводов и подсоедините электрический разъем.

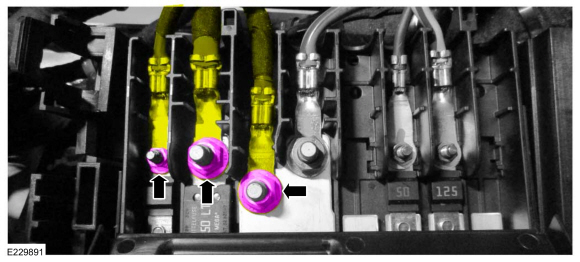

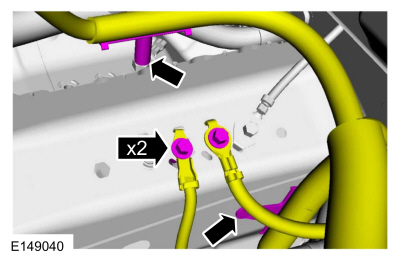

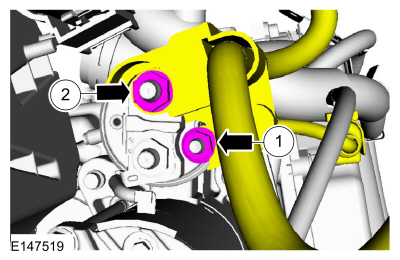

1. Расположите кабель стартера и установите гайки.
   Крутящий момент:
   1: 53 фунта на дюйм (6 Нм)
   2: 106 фунтов на дюйм (12 Нм)

Автомобили с автоматическим старт-стоп

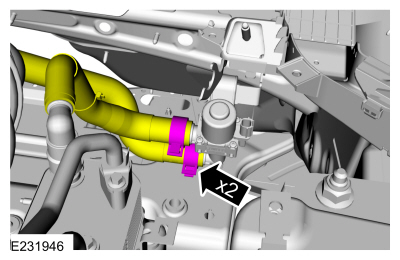

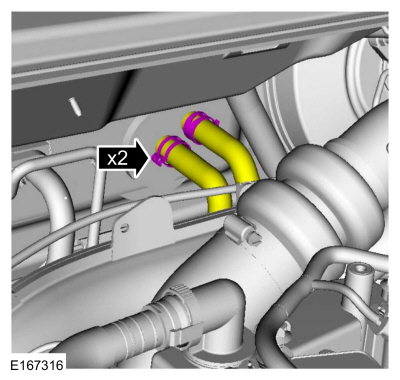

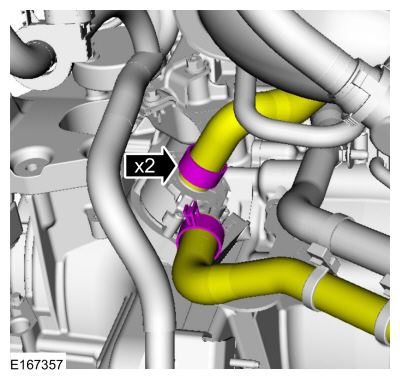

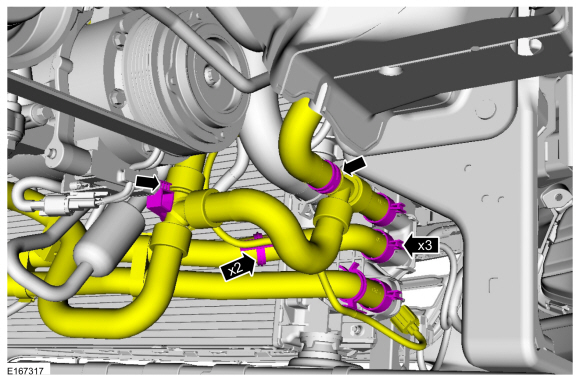

1. Подсоедините шланги охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

Все автомобили

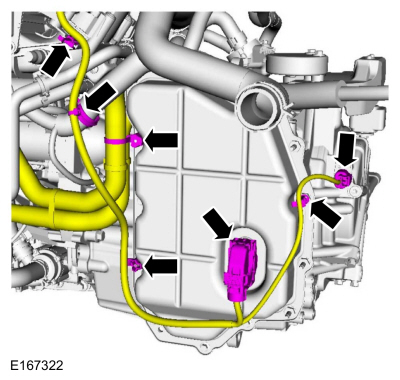

1. Установите фиксаторы жгута проводов и соедините электрические разъемы.

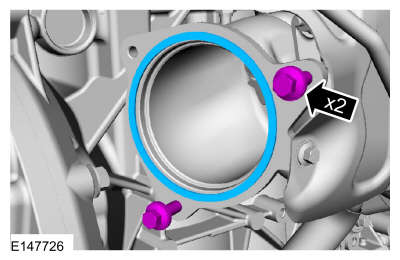

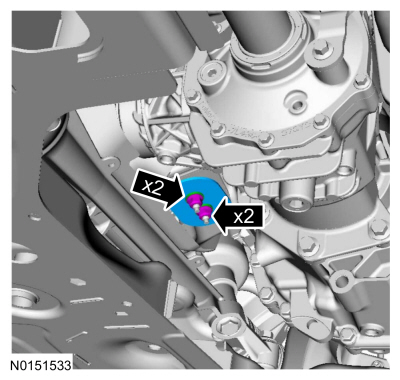

1. Установите новую прокладку каталитического нейтрализатора и затяните болты.


1. Установите каталитический нейтрализатор, затяните болты и затяните болты в указанной последовательности.
   Крутящий момент: 22 фунт-фута (30 Нм)

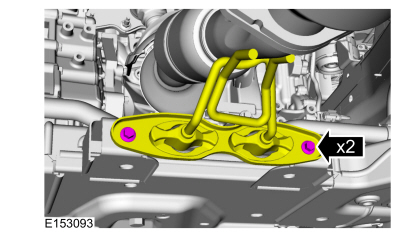

1. Установите болты кронштейна изолятора впускной трубы глушителя.
   Крутящий момент: 18 фунт-футов (25 Нм)

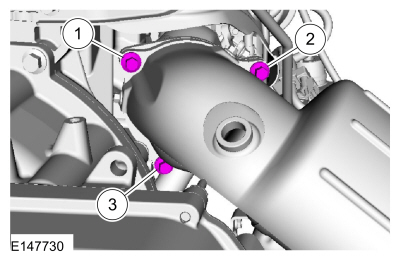

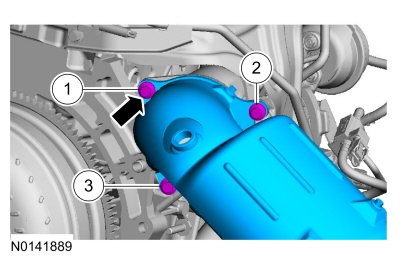

1. Затяните болты крепления каталитического нейтрализатора в указанной последовательности.
   Крутящий момент: 22 фунт-фута (30 Нм)

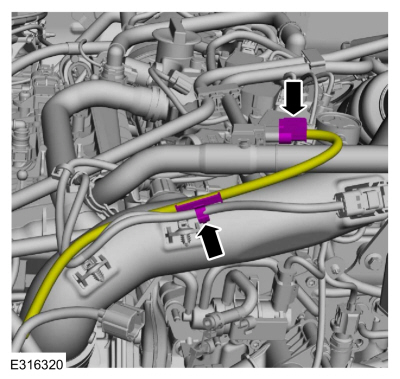

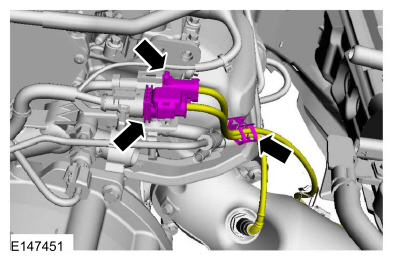

1. ПРИМЕЧАНИЕ: Убедитесь, что проводка датчика проложена вдали от горячих поверхности и острые края или повреждение проводки.

   Установите фиксатор и подсоедините электрический разъем.

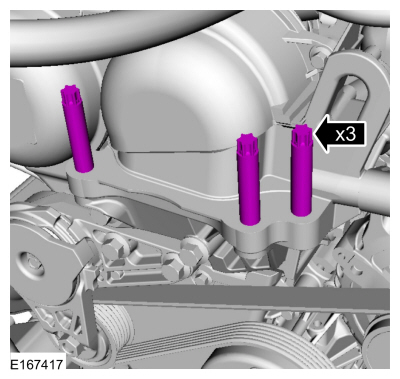

1. Затяните шпильки крепления двигателя.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

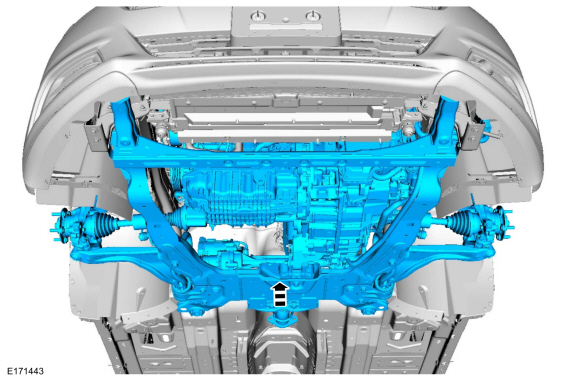

1. Используя подъемник силового агрегата, поднимите силовой агрегат и подрамник в сборе.

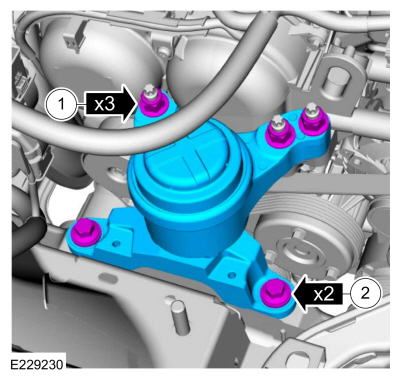

1. 1. Установите опору двигателя и гайки.
      Крутящий момент: 85 фунт-футов (115 Нм)
   2. Затяните болты крепления двигателя вручную.

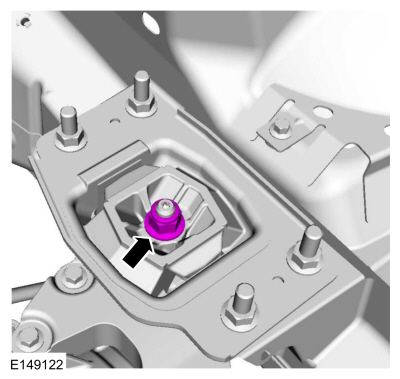

1. Установите гайку изолятора опоры коробки передач.
   Крутящий момент: 98 фунт-футов (133 Нм)

1. ПРИМЕЧАНИЕ: Совместите контрольные метки, сделанные при снятии.

   Затяните болты переднего крепления подрамника вручную.


1. ПРИМЕЧАНИЕ: Совместите контрольные метки, сделанные при снятии.

   1. Установите опорный кронштейн подрамника и затяните болты вручную.

   2. Затяните вручную болты опорного кронштейна подрамника.

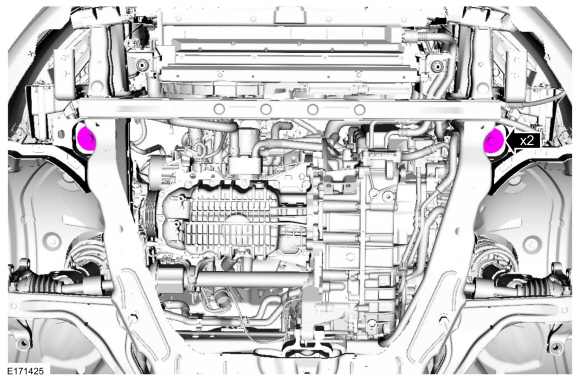

1. ПРИМЕЧАНИЕ: При затягивании болтов подрамника следите за тем, чтобы передний подрамник не двигался.

   Установить задние болты крепления подрамника.
   Крутящий момент: 173 фунт-фута (235 Нм)

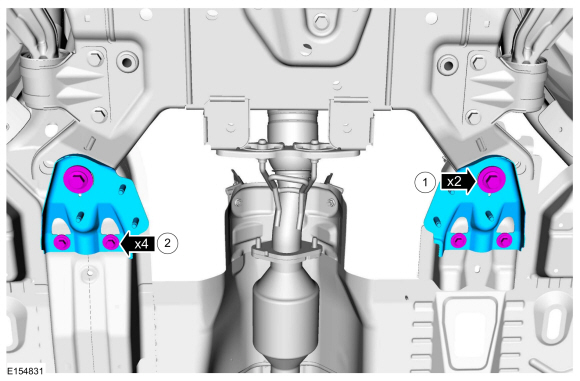

1. 1. Затяните болты опорного кронштейна подрамника в 2 этапа.
      Крутящий момент:
      Этап 1: 76 фунт-футов (103 Нм)
      Этап 2: 270°
   2. Затяните болты опорного кронштейна подрамника.
      Крутящий момент: 44 фунт-фута (60 Нм)

1. Удалять.
   Используйте общее оборудование: регулируемый монтажный рычаг

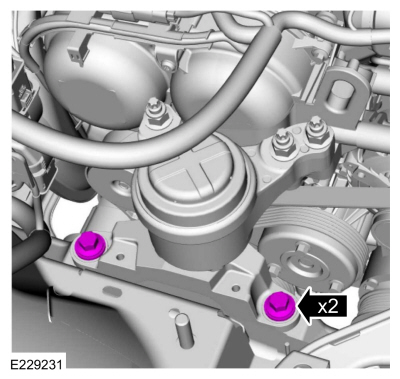

1. Затяните болты крепления двигателя.
   Крутящий момент: 66 фунт-футов (90 Нм)

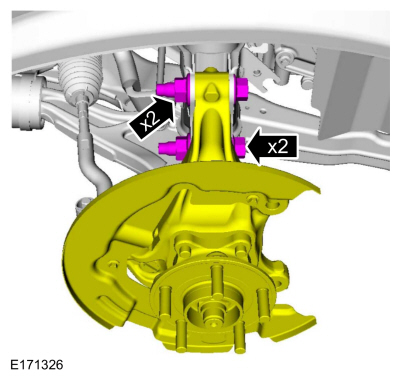

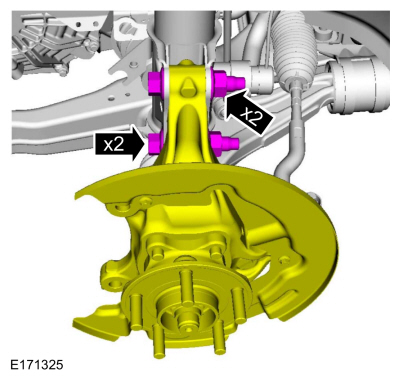

1. Установите правый поворотный кулак в сборе, установите болты и гайки.
   Крутящий момент: 173 фунт-фута (235 Нм)

1. Установите левый поворотный кулак в сборе, установите болты и гайки.
   Крутящий момент: 173 фунт-фута (235 Нм)

1. Установите тормозной диск.
   См.: Тормозной диск (206-03 Передний дисковый тормоз, снятие и установка).

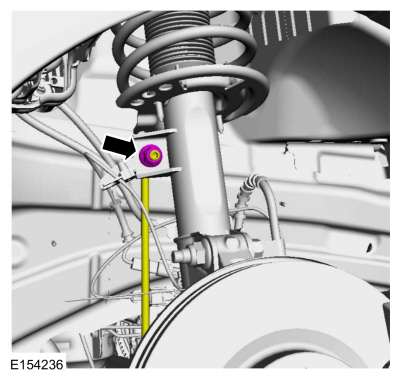

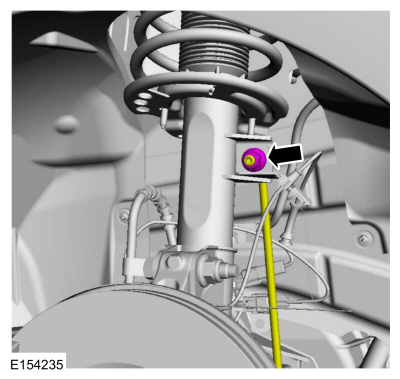

1. Расположите тягу правого стабилизатора поперечной устойчивости и установите гайку.
   Крутящий момент: 85 фунт-футов (115 Нм)

1. Расположите тягу левого стабилизатора поперечной устойчивости и установите гайку.
   Крутящий момент: 85 фунт-футов (115 Нм)

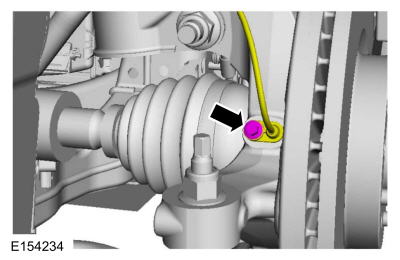

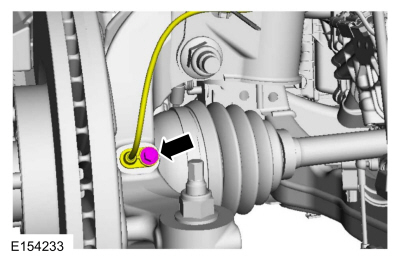

1. Расположите датчик скорости колеса и установите болт.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Расположите датчик скорости колеса и установите болт.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

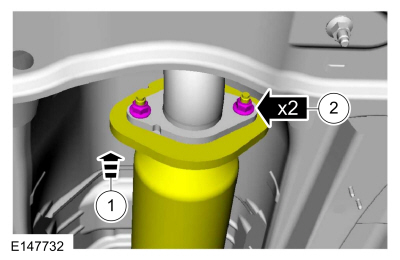

1. Установите втулку каталитического нейтрализатора и гайки.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Установите двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите вспомогательный водяной насос и установите болты.
   Крутящий момент: 17 фунт-футов (23 Нм)

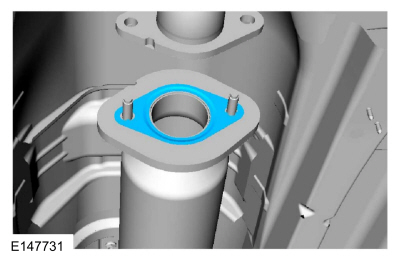

1. Установите новую прокладку впускной трубы глушителя.


1. Расположите впускную трубу глушителя и установите гайки.
   Крутящий момент: 35 фунт-футов (48 Нм)

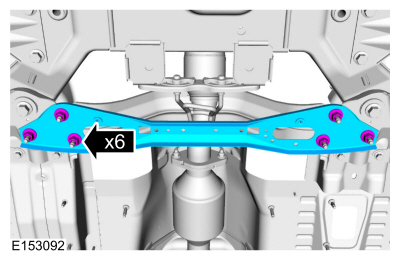

1. Установите поперечную опору и болты.
   Крутящий момент: 33 фунта-фута (45 Нм)

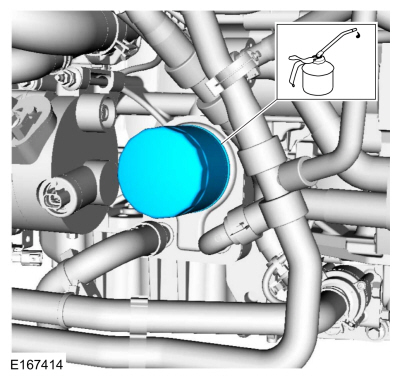

1. Установите масляный фильтр двигателя.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
   Крутящий момент: 128 фунтов на дюйм (14,5 Нм)

1. ПРИМЕЧАНИЕ: Используйте новые уплотнительные кольца и прокладки.

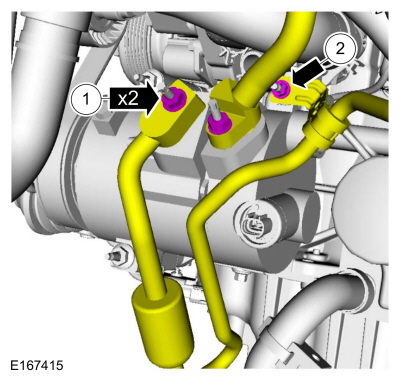

   Расположите линии кондиционера и установите гайки.
   Крутящий момент:
   1: 133 фунта на дюйм (15 Нм)
   2: 89 фунтов на дюйм (10 Нм)

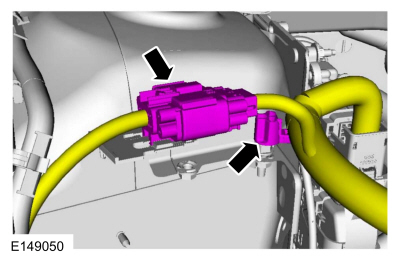

1. Подсоедините электрические разъемы и прикрепите фиксаторы.

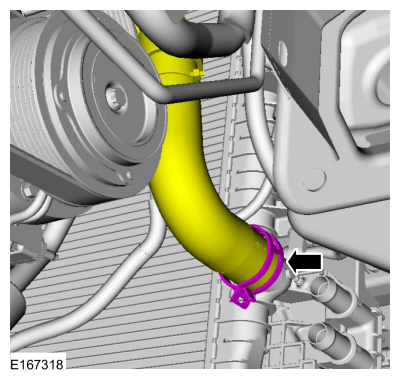

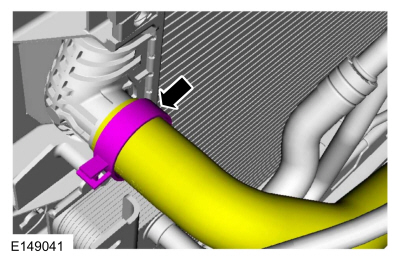

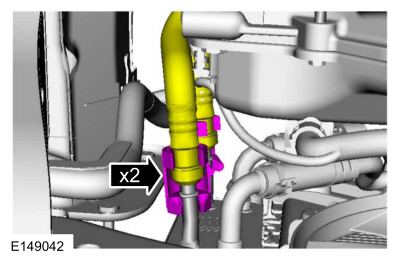

1. Подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

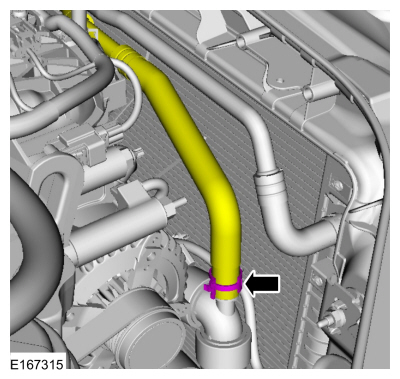

1. Подсоедините шланги охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Установите нижнюю опору радиатора, фиксаторы и болты.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

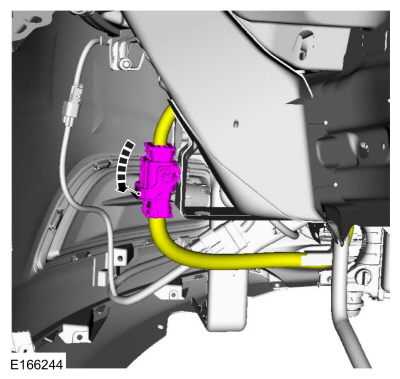

1. ПРИМЕЧАНИЕ: Внутреннее крыло LF хорошо удалено для ясности.

   Подсоедините электрический разъем.


1. Установите дефлекторные щитки и фиксаторы.

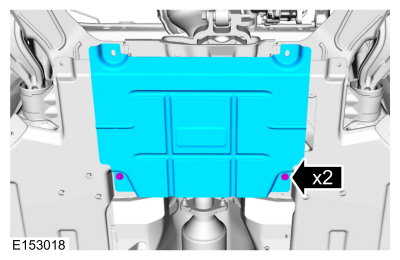

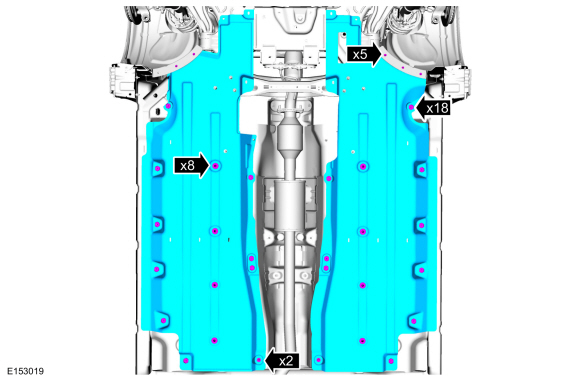

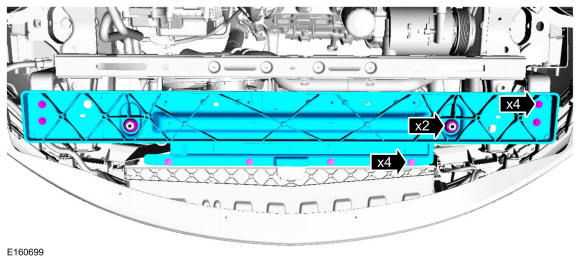

1. Установите защиту от камней и фиксаторы.


1. Установите правое и левое передние колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Установите ремень привода вспомогательных агрегатов.
   См.: Ремень привода вспомогательных агрегатов (303-05A Привод вспомогательных агрегатов — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

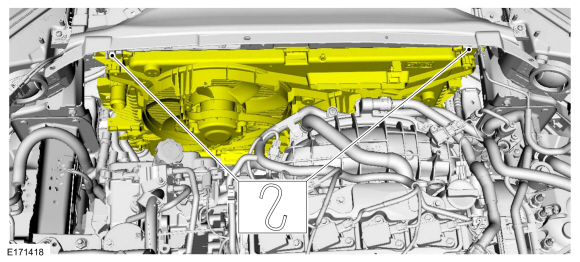

1. Снимите опору модуля охлаждения.

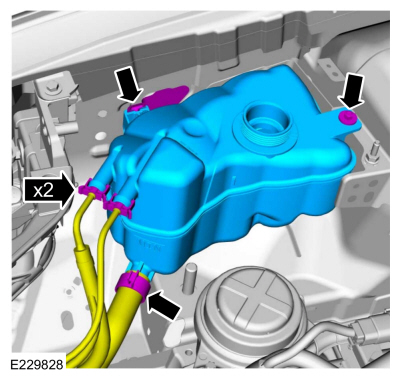

1. • Установите баллон для дегазации и фиксатор.
     Крутящий момент: 80 фунтов на дюйм (9 Нм)
   • Подсоедините шланги охлаждающей жидкости.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

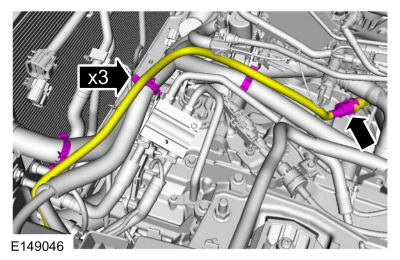

1. Установите фиксатор жгута проводов и подсоедините электрический разъем.

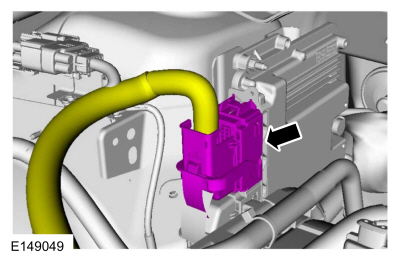

1. Подсоедините электрический разъем ПКМ.


1. Подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

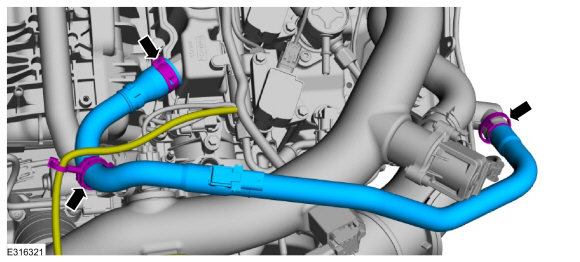

1. Подсоедините шланги охлаждающей жидкости к клапану управления охлаждающей жидкостью нагревателя трансмиссионной жидкости и установите хомуты.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Подсоедините шланги охлаждающей жидкости к радиатору отопителя.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Подсоедините конец троса переключения передач к рычагу селектора в сборе и установите болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. ПРИМЕЧАНИЕ: Если оборудован блок-нагревателем.

   Установите фиксаторы и подсоедините трубку охлаждающей жидкости.


1. Установите фиксатор и подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

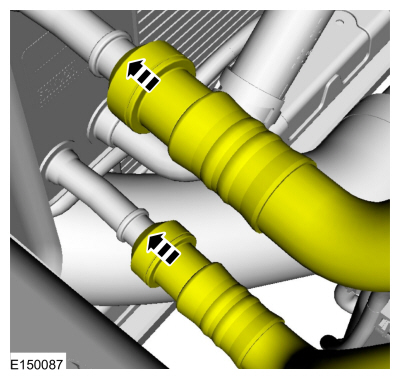

1. Подсоедините трубки охладителя трансмиссионной жидкости.


1. Установите вторичные защелки трубок охладителя трансмиссионной жидкости.


1. Подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

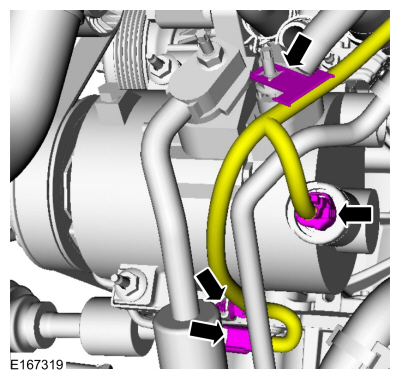

1. Расположите жгут проводов, установите болты и закрепите фиксаторы.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. Расположите жгут проводов и установите гайки.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Закройте крышку клеммы кабеля аккумулятора.

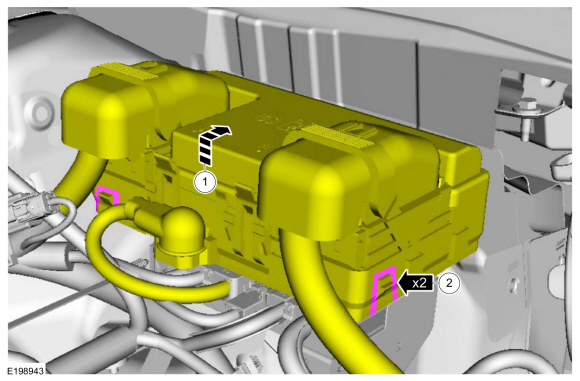

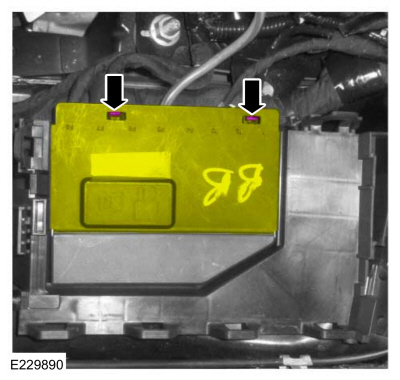

1. Разместите и установите блок предохранителей.

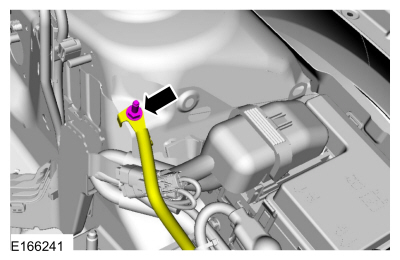

1. Расположите жгут проводов и установите шпильку.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите клапан продувки адсорбера EVAP.
   См.: Клапан продувки адсорбера системы улавливания паров топлива (303-13A Система улавливания паров топлива — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Подсоедините электрический разъем жгута проводов датчика давления в картере и держатель жгута проводов.

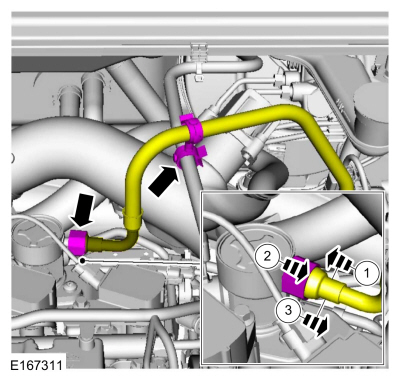

1. Прикрепите фиксатор и подсоедините муфту вакуумной трубки.

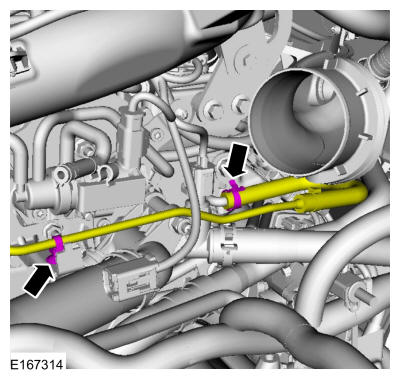

1. Прикрепите фиксаторы, соедините штуцеры топливных трубок.


1. Установите следующие элементы:
   1. Установите лоток батареи.
      См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

   2. Установите верхнюю выпускную трубу воздухоочистителя.
      См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

   3. Установите воздухоочиститель.
      См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

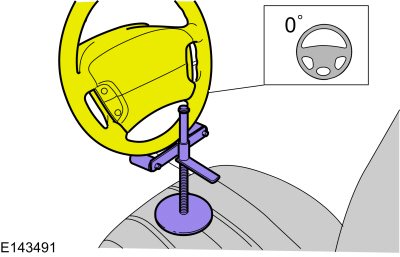

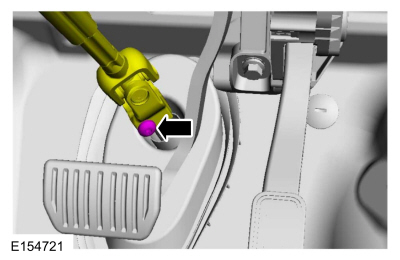

1. Присоедините вал рулевой колонки к первичному валу рулевого управления и установите болт.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Снимите специальный инструмент.


1. Залейте в двигатель чистое моторное масло.
   Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)

1. Заполните систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отрегулировать трос селектора.
   См.: Регулировка троса рычага селектора — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (307-05A Внешние органы управления автоматической коробкой передач — 6-ступенчатая автоматическая коробка передач — 6F35, Общие процедуры).


1. Зарядите систему кондиционирования.
   См.: Рекуперация, вакуумирование и заправка системы кондиционирования воздуха (A/C) — автомобили с: хладагентом R1234YF (412-00 Система климат-контроля — общая информация, общие процедуры).

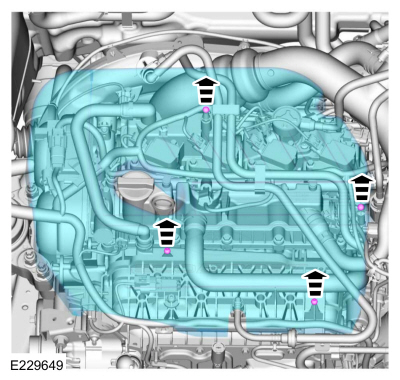

1. Установите внешний кожух двигателя.


1. Запустите и проверьте выхлопную систему на наличие утечек.


1. Используйте процедуру коррекции профиля монитора пропусков зажигания модуля управления силовым агрегатом (PCM) в диагностическом сканирующем приборе.


1. Проверьте и, при необходимости, отрегулируйте переднее схождение.
   См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).
