Ford Fusion: Зеркала заднего вида / Наружное зеркало. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. 1. Чтобы снять зеркало в сборе, выполните шаги с 3 по 10.

   2. Чтобы снять зеркальное стекло, выполните шаги с 11 по 13.

   3. Чтобы снять мотор зеркала, выполните шаги с 14 по 17.

   4. Чтобы снять лампу указателя поворота, установленную на зеркале, выполните шаги с 18 по 23.

   5. Чтобы снять лампу лужи, выполните шаг 24.


Сборка наружного зеркала заднего вида

1. Снимите панель внутренней отделки передней двери.
   См.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).


1.
   Отложите в сторону модуль управления дверью.

   1. Снимите болты.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
   2. Отложите в сторону модуль управления дверью.


1. Снимите водозащитные экраны.


1. Снимите водяной щит.


1.
   Снимите динамик передней двери.

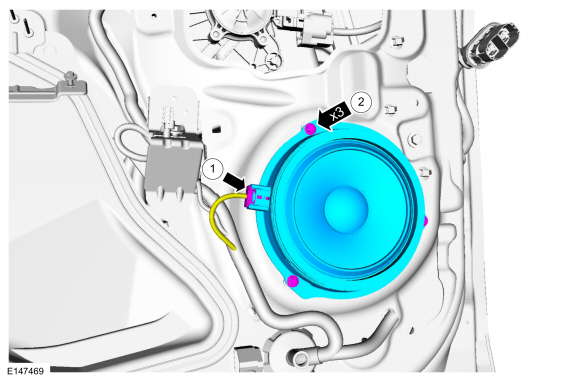

   1. Отсоедините электрический разъем и отложите в сторону жгут проводов.

   2. Снимите болты и динамик передней двери.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. Снимите болт.


1. ПРИМЕЧАНИЕ: Расположите разделительную планку над направляющей стеклоподъемника.

   ПРИМЕЧАНИЕ: Получите доступ к разъему наружного зеркала заднего вида через отверстие динамика в передней двери.

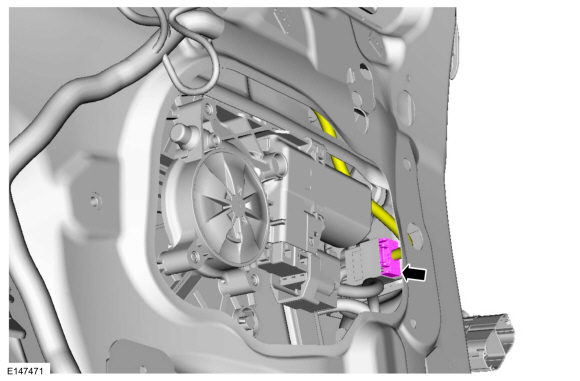

   Отсоедините электрический разъем и отложите в сторону жгут проводов.


1. Снимите гайки и наружное зеркало в сборе.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

Стекло наружного зеркала заднего вида

1. ПРИМЕЧАНИЕ: Автомобили, не оборудованные системой обнаружения боковых препятствий.

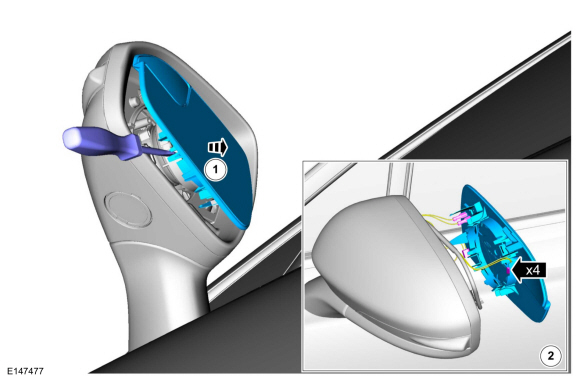

   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: Автомобили, оборудованные системой обнаружения боковых препятствий.

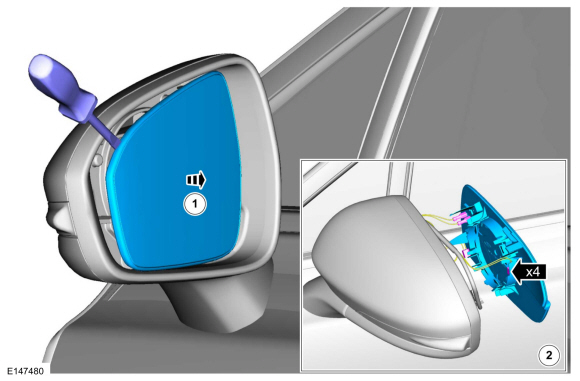

   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: только со стороны водителя

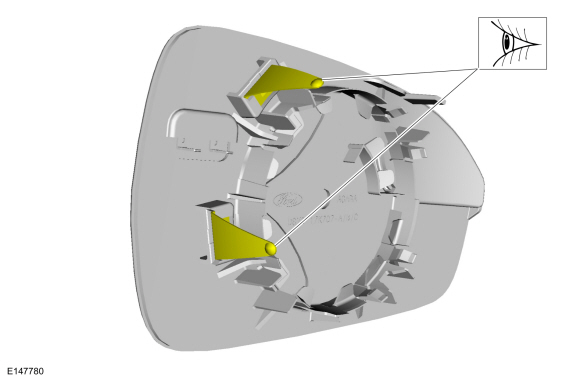

   Осмотрите пружины стабилизации зеркального стекла, замените зеркальное стекло, если оно повреждено.


Мотор наружного зеркала заднего вида

1. ПРИМЕЧАНИЕ: Автомобили без обнаружения боковых препятствий.


   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: Автомобили с функцией обнаружения боковых препятствий.


   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: только со стороны водителя

   Осмотрите пружины стабилизации зеркального стекла, замените зеркальное стекло, если оно повреждено.


1.

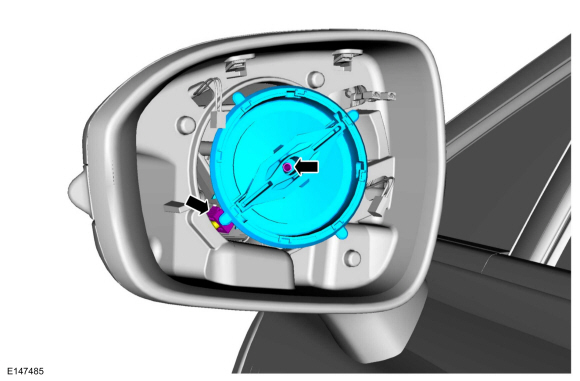

   Снимите мотор наружного зеркала.

   • Снимите винт двигателя наружного зеркала заднего вида.

   • Отсоедините электрический разъем электродвигателя наружного зеркала заднего вида.

   • Освободите фиксаторы и снимите мотор наружного зеркала.


Лампа указателя поворота, установленная на внешнем зеркале заднего вида

1. ПРИМЕЧАНИЕ: Автомобили без обнаружения боковых препятствий.


   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: Автомобили с функцией обнаружения боковых препятствий.


   Снимите стекло наружного зеркала.

   1. Установите стекло наружного зеркала до упора вверх и внутрь, используя отвертку, чтобы освободить выступы начиная с нижней внешней стороны зеркала и продолжая вокруг зеркало, пока все вкладки не будут освобождены.

   2. Отсоедините электрические разъемы и снимите стекло наружного зеркала заднего вида.


1. ПРИМЕЧАНИЕ: только со стороны водителя

   Осмотрите пружины стабилизации зеркального стекла, замените зеркальное стекло, если оно повреждено.


1.

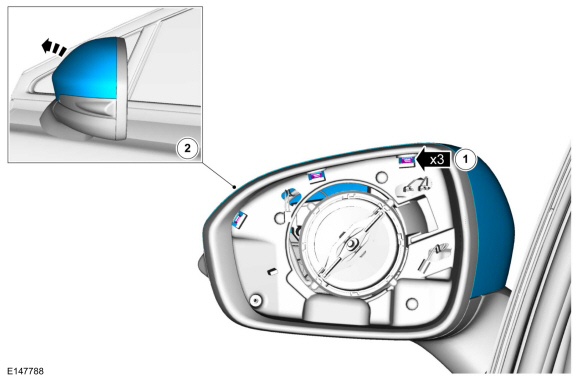

   Снимите крышку зеркала.

   1. Отпустите вкладки.

   2. Снимите крышку зеркала.


1. Снимите винт.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового указателя поворота.

   1. Отсоедините электрический разъем и отложите в сторону жгут проводов.

   2. Снимите винт.

   3. Отпустите вкладку.

   4. Снимите указатель поворота.


Лужа лампа

1. ПРИМЕЧАНИЕ: Выполняйте этот шаг, только если устанавливается новая лампа лужи.


   Снимите лампу лужи.

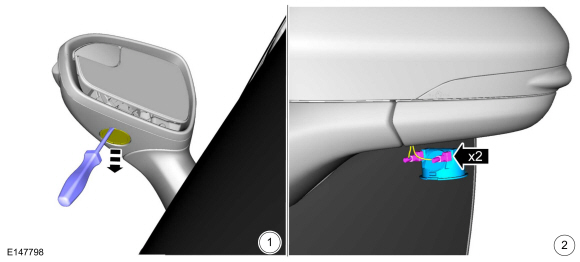

   1. С помощью отвертки отпустите язычок и поместите лампу-лужу вниз.

   2. Отсоедините электрические разъемы и снимите лампу лужи.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
