Ford Fusion: Зеркала заднего вида / Зеркала заднего вида. Диагностика и тестирование

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Кузов и краска / Кузов и краска / Зеркала заднего вида / Зеркала заднего вида. Диагностика и тестирование

Диаграмма DTC: DDM

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

код неисправности	Описание	Действие
B1163:11	Выход обогревателя левого зеркала: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту D
B1163:15	Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точному тесту D
B11F6:11	Электродвигатель складывания зеркала водителя: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту E
B11F6:15	Электродвигатель складывания зеркала водителя: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту E
B1C06:11	Электродвигатель подъема/опускания водителя и общего зеркала заднего вида: короткое замыкание на массу	Если одно зеркало не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A. Если одно наружное зеркало не работает должным образом во всех направлениях, ПЕРЕЙДИТЕ к тесту точного определения точки B.
B1C06:15	Водитель вверх/вниз и двигатель общего зеркала заднего вида: короткое замыкание на батарею или обрыв	Если одно зеркало не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A. Если одно наружное зеркало не работает должным образом во всех направлениях, ПЕРЕЙДИТЕ к тесту точного определения точки B.
B1C09:11	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
B1C09:15	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту B
B1C10:11	Двигатель подъема/опускания зеркала водителя: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
B1C10:15	Электродвигатель зеркала поднятия/опускания водителя: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту B
B1C13:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны водителя: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
B1C13:15	Обратная связь мотора поднятия/опускания зеркала водителя: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
B1C14:11	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
B1C14:15	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	ПЕРЕЙТИ к точечному тесту C
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
Все остальные диагностические коды неисправностей DDM (DTC)	-	СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).

Диаграмма кодов неисправности: PDM

код неисправности	Описание	Действие
B1164:11	Выход обогревателя правого зеркала: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту D
B1164:15	Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точному тесту D
B11F7:11	Электродвигатель складывания зеркал пассажира: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту E
B11F7:15	Электродвигатель складывания пассажирского зеркала: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту E
B1C08:11	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на массу	Если одно зеркало не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A. Если одно наружное зеркало не работает должным образом во всех направлениях, ПЕРЕЙДИТЕ к тесту точного определения точки B.
B1C08:15	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	Если одно зеркало не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A. Если одно наружное зеркало не работает должным образом во всех направлениях, ПЕРЕЙДИТЕ к тесту точного определения точки B.
B1C11:11	Мотор пассажирского левого/правого зеркала: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
B1C11:15	Мотор пассажирского левого/правого зеркала: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту B
B1C12:11	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту B
B1C12:15	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту B
B1C15:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
B1C15:15	Обратная связь мотора пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
B1C16:11	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту C
B1C16:15	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	ПЕРЕЙТИ к точечному тесту C
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точечному тесту C
Все остальные диагностические коды неисправностей PDM (DTC)	-	СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).

Диаграмма DTC: IPMA

код неисправности	Описание	Действие
B1286:14	Внутреннее зеркало: короткое замыкание на массу или обрыв	ПЕРЕЙТИ к пинпойнт-тесту G
Все остальные диагностические коды неисправностей IPMA (DTC)	-	СМ.: Система удержания в полосе (419-07 Система удержания в полосе, диагностика и проверка).

Диаграмма DTC: FCIM

код неисправности	Описание	Действие
B1C83:12	Реле заднего обогревателя: короткое замыкание на батарею	См. Таблицу DTC: FCIM. СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B1C83:14	Реле заднего обогревателя: короткое замыкание на массу или обрыв
Все остальные диагностические коды неисправностей (DTC) FCIM	-	СМ.: Система климат-контроля — автомобили с: двойным автоматическим контролем температуры (DATC) (412-00 Система климат-контроля — общая информация, диагностика и проверка). СМ.: Система климат-контроля — автомобили с: электронным ручным контролем температуры (EMTC) (412-00 Система климат-контроля — общая информация, диагностика и проверка).

Таблица симптомов

Таблица симптомов: Зеркала заднего вида — снаружи

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние	Возможные причины	Действие
Одно или оба наружных зеркала складываются внутрь из-за давления ветра	Складывающиеся зеркала с электроприводом не синхронизированы (только автомобили, оснащенные складывающимися зеркалами). Поврежден конструктивный кронштейн зеркала	Для автомобилей, оснащенных зеркалом с электроприводом, СИНХРОНИЗИРУЙТЕ складывающиеся зеркала с электроприводом. СМ.: Синхронизация зеркал с электроприводом (501-09 Зеркала заднего вида, Общие процедуры). Если беспокойство все еще присутствует после выполнения процедуры синхронизации зеркал с электроприводом, ПРОВЕРЬТЕ зеркало на наличие структурных повреждений. При необходимости УСТАНОВИТЕ новый зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). Для автомобилей, не оборудованных складывающееся зеркало с электроприводом, ПРОВЕРЬТЕ зеркало на наличие структурных повреждений. Если необходимо УСТАНОВИТЬ новое зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Оба наружных зеркала не работают	Проводка, клеммы или разъемы Проблема с электростеклоподъемниками Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником левой передней двери) ДДМ	УБЕДИТЕСЬ, что все электрические стеклоподъемники могут нормально управляться с помощью переключателя управления стеклоподъемником левой передней двери. Если все электрические стеклоподъемники работают нормально от переключателя управления стеклоподъемником левой передней двери, УСТАНОВИТЕ новый переключатель управления стеклоподъемником левой передней двери. СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка). Если забота та же после установки нового переключателя стеклоподъемника двери водителя УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка). Если все электрические стеклоподъемники не работают нормально от переключателя управления стеклоподъемниками левой передней двери, ПРОВЕДИТЕ ДИАГНОСТИКУ электрических стеклоподъемников, прежде чем продолжить диагностику наружных зеркал. СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Одно зеркало не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
Одно наружное зеркало не работает правильно во всех направлениях	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту B
Функция вызова памяти наружных зеркал заднего вида не работает/работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту C
Зеркала совершают неожиданные движения без срабатывания переключателя управления наружными зеркалами.	Позиция памяти не установлена Позиция памяти изменена	Убедитесь, что позиции памяти установлены. Убедитесь, что клиент использует предназначенный для этого передатчик RKE. Каждый передатчик RKE привязан к своей собственной ячейке памяти при программировании.
Одно наружное зеркало с подогревом не работает или всегда включено	Высокая температура окружающего воздуха	ДДМ и ДПМ автоматическое отключение обогрева наружных зеркал при температура воздуха выше 30°C (86°F). Это нормальная работа.
	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту D
Оба наружных зеркала с подогревом не работают	Предохранитель Проводка, клеммы или разъемы Реле обогрева заднего стекла ФКИМ	ПРОВЕРЬТЕ систему обогрева заднего стекла. См. Таблицу признаков: Система разморозки не работает. СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Левое и правое наружные зеркала с обогревом не оттаивают с одинаковой скоростью.	Нормальная работа обогревателя наружного зеркала заднего вида	Никаких действий не требуется, в настоящее время система работает правильно.
Обогрев наружных зеркал не работает только от голосовой команды	Проблема с системой разморозки Проблема системы распознавания голоса	ПРОВЕРЬТЕ работу обогрева наружных зеркал с помощью кнопки размораживания FCIM. Если обогреваемый снаружи зеркала не работают, ПРОВЕРЬТЕ систему обогрева заднего стекла. Видеть Таблица симптомов: Система разморозки не реагирует только на голосовую команду. . СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания). Если обогреваемый снаружи зеркала работают, ПРОВЕРЬТЕ неработающую систему распознавания голоса. Видеть Таблица симптомов: Система SYNC®. Распознавание голоса не работает или работает неправильно. Обратитесь к соответствующему разделу в Группе 415 за процедуру.
Обогрев наружных зеркал не работает только по команде с сенсорного экрана.	Проблема с системой разморозки АПИМ FDIM	ПРОВЕРЬТЕ работу обогрева наружных зеркал с помощью кнопки размораживания FCIM. Если обогреваемый снаружи зеркала не работают, ПРОВЕРЬТЕ систему обогрева заднего стекла. Видеть Таблица симптомов: система оттаивания не реагирует на сенсорный экран. только команда. СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания). Если обогреваемый снаружи зеркала работают, ПРОВЕРЬТЕ неработающую систему сенсорного экрана. См. Таблица симптомов: Общая аудиосистема. Сенсорный экран FDIM не работает или работает неправильно. Процедуру см. в соответствующем разделе группы 415.
Левое и/или правое зеркало с электроприводом складывания не работает/работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту E
Левая и/или правая сторона функция автоматического складывания зеркал с электроприводом не работает (складывание с электроприводом зеркала можно активировать вручную с помощью переключателя складывания наружных зеркал)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту F
Левое и правое зеркало с электроприводом складывания не складываются и/или не раскладываются с одинаковой скоростью.	Нормальная работа зеркала с электроприводом складывания	Никаких действий не требуется, в настоящее время система работает правильно.
Левое наружное зеркало с автоматическим затемнением не работает или постоянно затемнено.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту G
Светодиод переключателя выбора наружных зеркал не работает (переключатель выбора наружных зеркал работает нормально)	Переключатель выбора наружного зеркала заднего вида	УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери. СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).
Лампа подсветки зеркала заднего вида не работает или горит постоянно	Проводка, клеммы или разъемы Лужа лампа Наружное зеркало Дверной модуль	См. Таблицу симптомов: Внутреннее освещение. СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
Сигнал поворота наружного зеркала не работает или всегда включен	Проводка, клеммы или разъемы Лампа Дверной модуль млрд кубометров	См. Таблицу симптомов: указатели поворота и аварийная сигнализация. СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
Индикатор BLIS®/CTA не работает или постоянно горит	Проводка, клеммы или разъемы Коммуникационная проблема Наружное зеркальное стекло Модуль управления обнаружением боковых препятствий Дверной модуль	См. Таблицу симптомов — BLIS и/или Таблицу симптомов — CTA. СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).

Таблица симптомов: зеркала заднего вида — салон

Состояние	Возможные причины	Действие
Внутреннее зеркало повреждено	Стекло/корпус внутреннего зеркала загрязнены	ПРИМЕЧАНИЕ: Не чистите корпус или стекло любое зеркало с жесткими абразивами, топливом или другой очисткой на основе нефти продукты. ОЧИСТИТЕ пораженную поверхность внутреннего зеркала
Внутреннее зеркало вибрирует или болтается	Ослаблено крепление внутреннего зеркала	Если зеркало все еще на лобовом стекле, не снимайте . ПОПЫТАЙТЕСЬ сначала полностью установить зеркало. Если зеркало все еще не закреплено или вибрирует, СНИМИТЕ и ВНОВЬ УСТАНОВИТЕ зеркало. Если условие по-прежнему существует, УСТАНОВИТЕ новое внутреннее зеркало. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

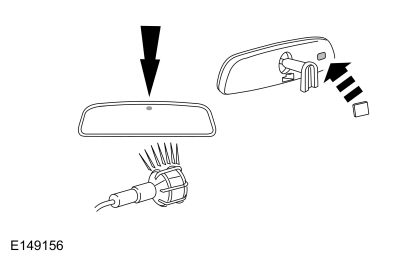

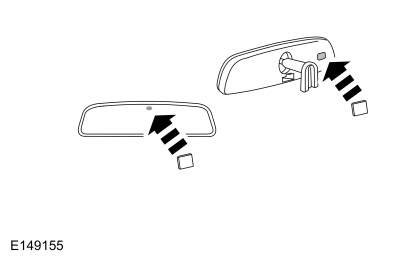

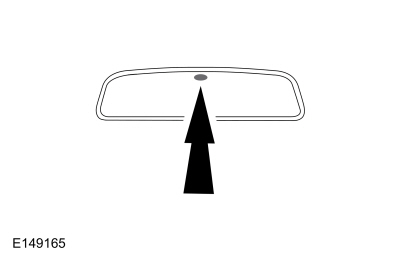

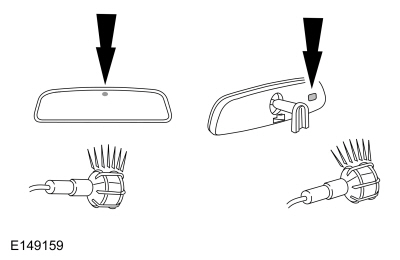

Внутреннее зеркало с автоматическим затемнением работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту H

Таблица симптомов: Зеркала заднего вида — NVH

Состояние	Возможные причины	Действие
Корпус наружного зеркала вибрирует или болтается	Складывающиеся зеркала с электроприводом не синхронизированы	СИНХРОНИЗИРУЙТЕ складывающиеся зеркала с электроприводом. СМ.: Синхронизация зеркал с электроприводом (501-09 Зеркала заднего вида, Общие процедуры).
	Ослабли гайки крепления наружного зеркала	ЗАТЯНИТЕ гайки крепления наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
	Воздушный дефлектор / каменные щиты вторичного рынка	Если возможно, УДАЛИТЕ вторичный рынок частей и ДОРОЖНЫХ ИСПЫТАНИЙ транспортного средства. Если беспокойства больше нет, СООБЩИТЕ покупателю о том, что неисправность была вызвана компонентами вторичного рынка. нежелательная вибрация.
Стекло наружного зеркала вибрирует или болтается	Ослаблены винты крепления электродвигателя наружного зеркала Стекло наружного зеркала разболталось Наружное зеркальное стекло	НАЖМИТЕ на центр наружного зеркала стекло вверх, вниз, влево и вправо, чтобы убедиться, что наружное зеркало стекло установлено правильно. Если стекло наружного зеркала все еще не закреплено, СНИМИТЕ стекло наружного зеркала заднего вида. ПРОВЕРЬТЕ заднюю часть наружного зеркала заднего вида. пластина на предмет повреждений. ПРОВЕРЬТЕ винты крепления мотора наружного зеркала и ЗАТЯНУТЬ при необходимости. Если пластина основания наружного зеркала повреждена, УСТАНОВИТЕ новое стекло наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Шум ветра	Пенопластовая прокладка между корпусом наружного зеркала и дверью смещена или повреждена	УБЕДИТЕСЬ, что прокладка в хорошем состоянии. При необходимости ПЕРЕСТАНЬТЕ прокладку между корпусом наружного зеркала заднего вида. и дверь или ОТРЕМОНТИРУЙТЕ пенопластовую прокладку, если это необходимо. Пенная прокладка есть не подлежит ремонту, и если его нельзя отремонтировать, УСТАНОВИТЕ новый внешний зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
	Наружное зеркало неправильно установлено на двери	УБЕДИТЕСЬ, что между наружное зеркало и дверь. При необходимости Ослабьте наружное зеркало. гайки и ПЕРЕМЕСТИТЕ наружное зеркало, если это необходимо. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
	Ударное повреждение наружного зеркала	ОСМОТРИТЕ наружное зеркало, чтобы убедиться в отсутствии повреждений корпуса или стекла.
Внутреннее зеркало вибрирует или болтается	Ослаблено крепление внутреннего зеркала	Если зеркало все еще на лобовом стекле, не снимайте . ПОПЫТАЙТЕСЬ сначала полностью установить зеркало. Если зеркало все еще не закреплено или вибрирует, СНИМИТЕ и ВНОВЬ УСТАНОВИТЕ зеркало. Если условие по-прежнему существует, УСТАНОВИТЕ новое внутреннее зеркало. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

Точные тесты

Одно зеркало не работает

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C06:15	Водитель вверх/вниз и двигатель общего зеркала заднего вида: короткое замыкание на батарею или обрыв	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более низкий, чем ожидалось, потребляемый ток при подаче напряжения на общую цепь электродвигателя зеркала.

ДПМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C08:15	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на общую цепь электродвигателя зеркала.

Возможные причины

Проводка, клеммы или разъемы
Проблема с электростеклоподъемниками
Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником левой передней двери)
Наружное зеркало

Визуальный осмотр и предварительная диагностика

Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.
Убедитесь, что все электрические стеклоподъемники могут нормально открываться и закрываться с помощью переключателя управления стеклоподъемником левой передней двери.

ТОЧНЫЙ ТЕСТ А: ОДНО ЗЕРКАЛО НЕ РАБОТАЕТ

A1 ПРОВЕРЬТЕ НЕРАБОТАЮЩЕЕ ЗЕРКАЛО

Отцентрируйте неработающее стекло наружного зеркала в корпусе зеркала рукой.

Зажигание включено.

Выберите нерабочее зеркало с помощью переключателя выбора.

ПРИМЕЧАНИЕ: Переключите зажигание между каждым направлением зеркала. Поверните подозрительное наружное зеркало вверх, вниз, левое и правое направления и переключайте зажигание между каждым направлением изменять.

Работает ли подозрительное наружное зеркало в любом направлении?

Да	ПЕРЕЙТИ к точечному тесту B

Нет

ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛОМ В ДВЕРИ ВОДИТЕЛЯ

Зажигание включено.

Управляйте всеми окнами с помощью переключателя управления стеклоподъемниками на двери водителя.

Делать все стеклоподъемники работают правильно?

Да	ПЕРЕЙТИ к A3

Нет

ПРОВЕРЬТЕ электрические стеклоподъемники, прежде чем продолжить диагностику зеркал с электроприводом. СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).

A3 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров DDM (PID).

С помощью диагностического сканера просмотрите следующие идентификаторы параметров переключателя управления зеркалом DDM (PID):
- MIR_SELSW_L
- MIR_SELSW_R
- MIR_SW_DN
- MIR_SW_UP
- MIR_SW_L
- MIR_SW_R

Во время мониторинга идентификаторов параметров (PID), переключите переключатель управления зеркалом на левое зеркало и нажмите каждый переключатель направления.

Во время мониторинга идентификаторов параметров (PID), переключите переключатель управления зеркалом на правое зеркало и нажмите каждый переключатель направления.

Соответствуют ли идентификаторы параметров (PID) нажатиям переключателя управления зеркалом?

Да	ПЕРЕЙТИ на А4

Нет

УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери. СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).

A4 ПРОВЕРЬТЕ ОБЩУЮ ЦЕПЬ ЗЕРКАЛА НА ОБРЫВ

Отсоедините подозрительное наружное зеркало C517 (левое) или C626 (правое).

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C501B-17		C517-4

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C652B-17		C626-4

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ к A5

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A5 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новое наружное зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Одно наружное зеркало не работает должным образом во всех направлениях

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C06:11	Электродвигатель подъема/опускания водителя и общего зеркала заднего вида: короткое замыкание на массу	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на общую цепь электродвигателя зеркала.
B1C06:15	Водитель вверх/вниз и двигатель общего зеркала заднего вида: короткое замыкание на батарею или обрыв	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более низкий, чем ожидалось, потребляемый ток при подаче напряжения на общую цепь электродвигателя зеркала.
B1C09:11	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на массу	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
B1C09:15	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более низкий, чем ожидалось, потребляемый ток при подаче напряжения на цепь двигателя горизонтального зеркала.
B1C10:11	Двигатель подъема/опускания зеркала водителя: короткое замыкание на массу	Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь электродвигателя вертикального зеркала.
B1C10:15	Электродвигатель зеркала поднятия/опускания водителя: короткое замыкание на батарею или обрыв	Непрерывный код неисправности DTC по запросу, который устанавливается в DDM, если DDM обнаруживает потребление тока ниже ожидаемого при подаче напряжения на цепь электродвигателя вертикального зеркала.

ДПМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C08:11	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на массу	Непрерывный код DTC по требованию, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на общую цепь электродвигателя зеркала.
B1C08:15	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на общую цепь электродвигателя зеркала.
B1C11:11	Мотор пассажирского левого/правого зеркала: короткое замыкание на массу	Непрерывный код неисправности DTC по требованию, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
B1C11:15	Мотор пассажирского левого/правого зеркала: короткое замыкание на батарею или обрыв	Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь двигателя горизонтального зеркала.
B1C12:11	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на массу	Диагностический код неисправности с постоянной памятью, который устанавливается в PDM, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь электродвигателя вертикального зеркала.
B1C12:15	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	Непрерывный код неисправности DTC по запросу, который устанавливается в PDM, если PDM обнаруживает более низкое, чем ожидаемое, потребление тока при подаче напряжения на цепь двигателя вертикального зеркала.

Возможные причины

Проводка, клеммы или разъемы
Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником левой передней двери)
Проблема системы зеркал с электроприводом
Мотор наружного зеркала
Наружное зеркало
ДДМ
ДПМ

Визуальный осмотр и предварительная диагностика

Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.

ТОЧНЫЙ ТЕСТ B: ОДНО НАРУЖНОЕ ЗЕРКАЛО НЕ РАБОТАЕТ ПРАВИЛЬНО ВО ВСЕХ НАПРАВЛЕНИЯХ

B1 ПРОВЕРЬТЕ ДВИЖЕНИЕ ЗЕРКАЛА

Отцентрируйте подозрительное стекло наружного зеркала в корпусе зеркала вручную.

Зажигание включено.

Выберите подозрительное зеркало с помощью переключателя выбора.

ПРИМЕЧАНИЕ: Переключите зажигание между каждым направлением зеркала. Управление наружным зеркалом вверх, вниз, влево и правильном направлениях и переключайте зажигание между каждым направлением изменять.

Работает ли подозрительное наружное зеркало в любом направлении?

Да	ПЕРЕЙТИ к B2

Нет

ПЕРЕЙТИ к пинпойнт-тесту А

B2 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров DDM (PID).

С помощью диагностического сканера просмотрите следующие идентификаторы параметров переключателя управления зеркалом DDM (PID):
- MIR_SELSW_L
- MIR_SELSW_R
- MIR_SW_DN
- MIR_SW_UP
- MIR_SW_L
- MIR_SW_R

Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора левого зеркала и нажмите каждый переключатель направления.

Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора правого зеркала и нажмите каждый переключатель направления.

Соответствуют ли идентификаторы параметров (PID) нажатиям переключателя управления зеркалом?

Да	ПЕРЕЙТИ к B3

Нет

УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).

B3 ПРОВЕРЬТЕ ВЫХОД НАПРЯЖЕНИЯ НА ПОДОЗРИТЕЛЬНОЕ НАРУЖНОЕ ЗЕРКАЛО

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

Зажигание ВЫКЛ.

Отключение Отключение: подозрение на наружное зеркало C517 (левое) или C626 (правое).

Зажигание включено.

Выберите подозрительное наружное зеркало, нажав соответствующий переключатель выбора наружного зеркала.

Соединять:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C517-6		Земля
C517-4		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C626-6		Земля
C626-4		Земля

Нажмите переключатель управления наружными зеркалами влево/вправо и следите за контрольной лампой.

Соединять:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C517-3		Земля
C517-4		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C626-3		Земля
C626-4		Земля

Нажмите переключатель управления наружными зеркалами в направлении вверх/вниз и следите за контрольной лампой.

Контрольная лампа загорается только при нажатии переключателя управления наружными зеркалами в любом направлении?

Да	ПЕРЕЙДИТЕ к B8

Нет

ПЕРЕЙТИ к B4

B4 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-3		Земля
C517-4		Земля
C517-6		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-3		Земля
C626-4		Земля
C626-6		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙДИТЕ к B5

B5 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-3		Земля
C517-4		Земля
C517-6		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-3		Земля
C626-4		Земля
C626-6		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B6 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-3		C501B-7
C517-4		C501B-17
C517-6		C501B-8

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-3		C652B-7
C626-4		C652B-17
C626-6		C652B-8

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к B7

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

B7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM/PDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

B8 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новый электродвигатель наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Нет

Функция вызова памяти наружного зеркала заднего вида не работает/работает неправильно

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C13:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны водителя: короткое замыкание на массу	Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на массу в цепи обратной связи по вертикальному положению.
B1C13:15	Обратная связь мотора поднятия/опускания зеркала водителя: короткое замыкание на батарею или обрыв	Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по вертикальному положению.
B1C14:11	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу	Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на массу в цепи обратной связи по горизонтальному положению.
B1C14:15	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	Непрерывный DTC по запросу, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по горизонтальному положению.
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	Непрерывный код неисправности DTC, выдаваемый по требованию, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на массу в цепи питания датчика положения наружного зеркала заднего вида.
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	Непрерывный код DTC, выдаваемый по требованию, который устанавливается в DDM, если DDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи питания датчика положения наружного зеркала заднего вида.

ДПМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1C15:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу	Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на массу в цепи обратной связи по вертикальному положению.
B1C15:15	Обратная связь мотора пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на напряжение или обрыв в цепи обратной связи по вертикальному положению.
B1C16:11	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу	Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на массу в цепи обратной связи по горизонтальному положению.
B1C16:15	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	Непрерывный DTC по запросу, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи обратной связи по горизонтальному положению.
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	Непрерывный код DTC, выдаваемый по требованию, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на массу в цепи питания датчика положения наружного зеркала заднего вида.
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	Непрерывный код DTC, выдаваемый по требованию, который устанавливается в PDM, если PDM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи питания датчика положения наружного зеркала заднего вида.

Возможные причины

Проводка, клеммы или разъемы
Проблема с системой памяти сидений
Проблема системы зеркал с электроприводом
Мотор наружного зеркала
Наружное зеркало
ДДМ
ДПМ

ПРИМЕЧАНИЕ: Если DDM или PDM обнаруживает неисправность цепи обратной связи двигателя зеркала, стратегия тайм-аута отключает операции с памятью на 30 секунд, чтобы предотвратить повреждение системы. После 30-секундного тайм-аута нормальная работа возобновляется.

ТОЧНЫЙ ТЕСТ C: ФУНКЦИЯ ВЫЗОВА ПАМЯТИ НАРУЖНОГО ЗЕРКАЛА НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

C1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ С ПАМЯТЬЮ

Зажигание включено.

Проверьте работу функции памяти сиденья.

Работает ли функция памяти сиденья?

Да	ПЕРЕЙТИ на С2

Нет

ПРОВЕРЬТЕ систему сиденья с памятью, прежде чем продолжить диагностика функции вызова памяти наружных зеркал.
СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).

C2 ПРОВЕРКА РАБОТЫ ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ

Вручную отцентрируйте стекла наружных зеркал внутри корпуса зеркала.

Выберите подозрительное зеркало с помощью переключателя выбора.

ПРИМЕЧАНИЕ: Переключите зажигание между каждым направлением зеркала. Поверните подозрительное наружное зеркало вверх, вниз, левое и правое направления и переключайте зажигание между каждым направлением изменять.

Работает ли подозрительное зеркало во всех направлениях?

Да	ПЕРЕЙТИ на С3

Нет

Если одно зеркало не работает, ПЕРЕЙДИТЕ к тесту определения местоположения A.
Если одно наружное зеркало не работает должным образом во всех направлениях, ПЕРЕЙДИТЕ к тесту точного определения точки B.

C3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините подозрительное наружное зеркало C517 (левое) или C626 (правое).

Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-12		Земля
C517-13		Земля
C517-14		Земля
C517-15		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-12		Земля
C626-13		Земля
C626-14		Земля
C626-15		Земля

Напряжение есть?

Да	ПЕРЕЙТИ на С4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-12		Земля
C517-13		Земля
C517-14		Земля
C517-15		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-12		Земля
C626-13		Земля
C626-14		Земля
C626-15		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на С5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C5 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-12		C501B-5
C517-13		C501B-6
C517-14		C501B-16
C517-15		C501B-15

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-12		C652B-5
C626-13		C652B-6
C626-14		C652B-16
C626-15		C652B-15

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на С6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C6 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новый двигатель наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к пункту C7.

Нет

C7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Одно наружное зеркало с подогревом не работает или всегда включено

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

ПРИМЕЧАНИЕ: DDM и PDM автоматически отключают обогрев наружных зеркал, когда температура окружающего воздуха превышает 30° C (86° F).

ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1163:11	Выход обогревателя левого зеркала: короткое замыкание на массу	Этот постоянный код DTC, выдаваемый по требованию, устанавливается, если DDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя левого наружного зеркала заднего вида.
B1163:15	Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв	Этот постоянный код DTC, выдаваемый по требованию, устанавливается, если DDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя левого наружного зеркала заднего вида.

ДПМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1164:11	Выход обогревателя правого зеркала: короткое замыкание на массу	Этот постоянный код DTC, выдаваемый по требованию, устанавливается, если PDM обнаруживает более высокое, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя правого наружного зеркала заднего вида.
B1164:15	Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв	Этот постоянный код DTC, выдаваемый по запросу, устанавливается, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь обогревателя правого наружного зеркала заднего вида.

Возможные причины

Проводка, клеммы или разъемы
Наружное зеркальное стекло
Наружное зеркало
Дверной модуль

Визуальный осмотр и предварительная диагностика

Осмотрите подозрительный корпус наружного зеркала и стекло на наличие повреждений.

ТОЧНЫЙ ТЕСТ D: ОДНО НАРУЖНОЕ ЗЕРКАЛО С ПОДОГРЕВОМ НЕ РАБОТАЕТ ИЛИ ВСЕГДА ВКЛЮЧЕНО

D1 ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера выполните самопроверку DDM (для левого) или PDM (для правого).

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да

• Для ДДМ Диагностический код неисправности B1163:11 или PDM DTC B1164:11, ПЕРЕЙДИТЕ к D6
• Для ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15, ПЕРЕЙДИТЕ к D2
• Для получения информации обо всех других диагностических кодах неисправности (DTC) DDM или PDM ОБРАЩАЙТЕСЬ к DDM или PDM. Таблица DTC в этом разделе.

Нет

ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ОБОГРЕВАТЕЛЯ НАРУЖНОГО ЗЕРКАЛА НА НЕРАБОТАЮЩЕМ НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отсоедините наружное зеркало C517 (левое наружное зеркало) или C626 (правое наружное зеркало).

Запустить двигатель.

Соединять:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C517-1		C517-8

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C626-1		C626-8

ПРИМЕЧАНИЕ: Система разморозки активируется на 10 минут. При работающем двигателе включите обогреватель заднего стекла.

Горит ли тестовая лампочка только когда включается обогрев заднего стекла?

Да	ПЕРЕЙДИТЕ к D10

Нет

• Если контрольная лампа горит все время, ПЕРЕЙДИТЕ к D3.
• Если контрольная лампа не загорается, ПЕРЕЙДИТЕ к D4.

D3 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА НАПРЯЖЕНИЕ В НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-1		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-1		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

• Для левого зеркала ПЕРЕЙДИТЕ к D8.
• Для правого зеркала ПЕРЕЙДИТЕ к D9.

D4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ОТОПИТЕЛЯ НА НАРУЖНОМ ЗЕРКАЛЕ

Выключите обогрев заднего стекла.

Соединять:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C517-1		Земля

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Ведущий 1	Измерение/действие	Ведущий 2
C626-1		Земля

ПРИМЕЧАНИЕ: Система разморозки активируется на 10 минут. При работающем двигателе включите обогреватель заднего стекла.

Контрольная лампочка горит?

Да	ОТРЕМОНТИРУЙТЕ цепь заземления.

Нет

ПЕРЕЙДИТЕ к D5

D5 ПРОВЕРЬТЕ НА ОБРЫВ В ЦЕПИ ОТОПИТЕЛЯ МЕЖДУ ЗЕРКАЛОМ И ДВЕРНЫМ МОДУЛЕМ

Зажигание ВЫКЛ.

Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).

Мера:
Нажмите, чтобы отобразить соединители

Левое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-1		C501B-20

Нажмите, чтобы отобразить соединители

правое наружное зеркало

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-1		C652B-20

Сопротивление меньше 3 Ом?

Да	• Для левого зеркала ПЕРЕЙДИТЕ к D8. • Для правого зеркала ПЕРЕЙДИТЕ к D9.

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

D6 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ ПРИ ОТКЛЮЧЕННОМ НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отсоедините подозрительное наружное зеркало C517 (левое) или C626 (правое).

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправности (DTC) DDM или PDM.

С помощью диагностического сканера выполните самопроверку DDM или PDM.

Является ли ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15 присутствует?

Да	• Для проблем с LH ПЕРЕЙДИТЕ к D8. • Если речь идет об относительной влажности, ПЕРЕЙДИТЕ к пункту D9.

Нет

ПЕРЕЙДИТЕ к D7

D7 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ В НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).

Мера:
Нажмите, чтобы отобразить соединители

левый

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-1		Земля

Нажмите, чтобы отобразить соединители

Правая сторона

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к D10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

D8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

D9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

D10 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружного зеркала заднего вида между жгутом проводов автомобиля и стеклом зеркала на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новое стекло наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Нет

Правое и/или левое зеркало с электроприводом складывания не работает/не работает должным образом

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

DTCDTC	Описание	Условия срабатывания отказа
B11F6:11	Электродвигатель складывания зеркала водителя: короткое замыкание на массу	Непрерывная память и код DTC по запросу, который устанавливается в DDM, если DDM обнаруживает потребление тока, превышающее ожидаемое, при подаче напряжения на цепь складывания левого наружного зеркала заднего вида.
B11F6:15	Электродвигатель складывания зеркала водителя: короткое замыкание на батарею или обрыв	Непрерывная память и код DTC по запросу, который устанавливается в DDM, если DDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь складывания левого наружного зеркала заднего вида.
B11F7:11	Электродвигатель складывания зеркал пассажира: короткое замыкание на массу	Непрерывная память и код DTC по запросу, который устанавливается в PDM, если PDM обнаруживает потребление тока, превышающее ожидаемое, когда напряжение подается на цепь складывания правого наружного зеркала заднего вида.
B11F7:15	Электродвигатель складывания пассажирского зеркала: короткое замыкание на батарею или обрыв	Непрерывная память и код DTC по запросу, который устанавливается в PDM, если PDM обнаруживает меньшее, чем ожидалось, потребление тока при подаче напряжения на цепь складывания правого наружного зеркала заднего вида.

Возможные причины

Активна функция блокировки мотора электропривода складывания зеркал.
Заедание или засорение зеркала с электроприводом
Зеркала с электроприводом не синхронизированы
Проблема сети связи
Проблема с электростеклоподъемниками
Проводка, клеммы или разъемы
Переключатель складывания наружных зеркал (встроен в переключатель управления стеклоподъемником левой передней двери)
Наружное зеркало
Дверной модуль

Визуальный осмотр и предварительная диагностика

Убедитесь, что все электрические стеклоподъемники могут нормально открываться и закрываться с помощью переключателя управления стеклоподъемником левой передней двери.
Убедитесь, что зеркала с электроприводом складывания не зажаты и не заблокированы.
Убедитесь, что функция блокировки отключена.

ТОЧНЫЙ ТЕСТ E: ПРАВАЯ СТОРОНА (ПРАВАЯ СТОРОНА) И/ИЛИ ЛЕВЫЙ (ЛЕВЫЙ) СКЛАДЫВАЮЩЕЕСЯ ЗЕРКАЛО С ПРИВОДОМ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

ПРИМЕЧАНИЕ: Зеркала с электроприводом складывания должны быть синхронизированы в любое время, когда правое, левое либо оба зеркала с электроприводом складываются или раскладываются без использования переключатель управления зеркалом с электроприводом складывания, или если новое зеркало с электроприводом складывания был установлен. См. раздел «Синхронизация зеркал с электроприводом» в этом раздел.

ПРИМЕЧАНИЕ: Если наружные зеркала сложены и разложены несколько несколько раз подряд функция блокировки питания отключит систему. в течение примерно 3-10 минут, чтобы предотвратить повреждение моторы. По прошествии 3-10 минут нормальная работа возобновляется.

E1 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ

Зажигание включено.

С помощью диагностического сканера выполните сетевой тест.

Проходят ли DDM и PDM сетевой тест?

Да	ПЕРЕЙТИ на E2

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

E2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ ДВЕРИ (DTCS)

С помощью диагностического сканера выполните самопроверку DDM и PDM.

Имеются ли какие-либо диагностические коды неисправности DDM (DTC) или диагностические коды неисправности PDM (DTC)?

Да

Для ДДМ Диагностический код неисправности B11F6:15 или PDM DTC B11F7:15, ПЕРЕЙДИТЕ к E7
Для ДДМ Диагностический код неисправности B11F6:11 или PDM DTC B11F7:11, ПЕРЕЙДИТЕ к E5
Для всех других диагностических кодов неисправности (DTC) DDM или PDM ОБРАЩАЙТЕСЬ к DDM или PDM. Таблица DTC в этом разделе.

Нет

Если оба зеркала с электроприводом складывания не работают, ПЕРЕЙДИТЕ к E3.
Если не работает только одно зеркало с электроприводом, ПЕРЕЙДИТЕ к E4.

E3 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛОМ ПЕРЕДНЕЙ ДВЕРИ

Управляйте всеми окнами с помощью переключателя управления стеклоподъемником левой передней двери.

Все электрические стеклоподъемники работают правильно?

Да	УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери. СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка). Если проблема не устранена после замены переключателя, ПЕРЕЙДИТЕ к E11.

Нет

ПРОВЕРЬТЕ электрические стеклоподъемники, прежде чем продолжить диагностику зеркал с электроприводом складывания.
СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).

E4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ СКЛАДЫВАНИЯ НА ПОДОЗРЕВАЕМОМ НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отсоедините: Подозреваемое наружное зеркало C517 (проблема с электроприводом складывания левого зеркала) или C626 (проблема с электроприводом складывания правого зеркала).

Соединять:
Нажмите, чтобы отобразить соединители

Концерн LH с электроприводом складывания зеркал

Ведущий 1	Измерение/действие	Ведущий 2
C517-16		C517-7

Нажмите, чтобы отобразить соединители

Концерн RH с электроприводом складывания зеркал

Ведущий 1	Измерение/действие	Ведущий 2
C626-16		C626-7

Зажигание включено.

Нажмите переключатель складывания наружных зеркал.

Загорается ли контрольная лампа при нажатии переключателя складывания наружных зеркал?

Да	ПЕРЕЙТИ на E12

Нет

• Если проблема с правым зеркалом с электроприводом складывания, ПЕРЕЙДИТЕ к E10.
• Для левого зеркала с электроприводом складывания ПЕРЕЙДИТЕ к E11.

E5 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ ПРИ ОТКЛЮЧЕННОМ ПОДОЗРИТЕЛЬНОМ НАРУЖНОМ ЗЕРКАЛЕ

Зажигание ВЫКЛ.

Отсоедините: Подозреваемое наружное зеркало C517 (проблема с электроприводом складывания левого зеркала) или C626 (проблема с электроприводом складывания правого зеркала).

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) DDM (левое зеркало с электроприводом складывания) или PDM (правое зеркало с электроприводом складывания) и повторите самопроверку.

Является ли ДДМ Диагностический код неисправности B11F6:15 или PDM Диагностический код неисправности B11F7:15 присутствует?

Да	ПЕРЕЙТИ на E12

Нет

ПЕРЕЙТИ на E6

E6 ПРОВЕРЬТЕ ЦЕПЬ СКЛАДЫВАНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить: ДДМ C501B (концерн левого зеркала с электроприводом) или PDM C652B (концерн правого зеркала с электроприводом складывания).

Мера:
Нажмите, чтобы отобразить соединители

Концерн LH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C501B-18		Земля

Нажмите, чтобы отобразить соединители

Концерн RH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C652B-18		Земля

Сопротивление больше 10000 Ом?

Да	• Если вас беспокоит LH, ПЕРЕЙДИТЕ к E11. • Если вас беспокоит ОВ, ПЕРЕЙДИТЕ к E10.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

E7 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ, СОЕДИНЯЯ ПЕРЕМЫЧКАМИ ВМЕСТЕ ЦЕПИ СКЛАДЫВАНИЯ

Зажигание ВЫКЛ.

Отсоедините: Подозреваемое наружное зеркало C517 (проблема с электроприводом складывания левого зеркала) или C626 (проблема с электроприводом складывания правого зеркала).

Соединять:
Нажмите, чтобы отобразить соединители

Концерн LH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-16		C517-7

Нажмите, чтобы отобразить соединители

Концерн RH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-16		C626-7

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) DDM (левое) или PDM (правое) и повторите самопроверку.

Является ли ДДМ Диагностический код неисправности B11F6:11 или PDM Диагностический код неисправности B11F7:11 присутствует?

Да	СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на E12

Нет

СНИМИТЕ плавкую перемычку. ПЕРЕЙТИ на E8

E8 ПРОВЕРЬТЕ ЦЕПИ СКЛАДКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: ДДМ C501B (концерн левого зеркала с электроприводом) или PDM C652B (концерн правого зеркала с электроприводом складывания).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Концерн LH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-16		Земля
C517-7		Земля

Нажмите, чтобы отобразить соединители

Концерн RH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-16		Земля
C626-7		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на E9

E9 ПРОВЕРЬТЕ ЦЕПИ СКЛАДЫВАНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Концерн LH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-16		C501B-18
C517-7		C501B-9

Нажмите, чтобы отобразить соединители

Концерн RH с электроприводом складывания зеркал

Положительный вывод	Измерение/действие	Отрицательный вывод
C626-16		C652B-18
C626-7		C652B-9

Сопротивления меньше 3 Ом?

Да	• Для левого зеркала с электроприводом складывания ПЕРЕЙДИТЕ к E11. • Если проблема с правым зеркалом с электроприводом складывания, ПЕРЕЙДИТЕ к E10.

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

E10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

E11 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

E12 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новое наружное зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Функция автоматического складывания левого и/или правого зеркала с электроприводом не работает

Нормальная работа и неисправности

Возможные причины

Проблема сети связи
концерн GWM
Концерн ПКМ
Концерн ИПЦ
концерн БКМ
ДДМ
ДПМ

Визуальный осмотр и предварительная диагностика

Убедитесь, что функция автоматического складывания питания включена в центре сообщений IPC.

ТОЧНЫЙ ТЕСТ F: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) И/ИЛИ ПРАВАЯ (ПРАВАЯ) ФУНКЦИЯ АВТОМАТИЧЕСКОГО СКЛАДЫВАНИЯ ЗЕРКАЛА НЕ РАБОТАЕТ

F1 ПРОВЕРЬТЕ, ЧТО ОБА СКЛАДЫВАЕМЫХ ЗЕРКАЛА МОЖНО СКЛАДЫВАТЬ И РАСКЛАДЫВАТЬ С ИСПОЛЬЗОВАНИЕМ ВЫКЛЮЧАТЕЛЯ СКЛАДЫВАНИЯ НАРУЖНЫХ ЗЕРКАЛ

Зажигание включено.

Используя переключатель складывания наружных зеркал, включите электропривод складывания зеркал.

Делать оба зеркала складываются и раскладываются с помощью переключателя?

Да	ПЕРЕЙТИ к F2

Нет

ПЕРЕЙТИ к точечному тесту E

F2 ВЫПОЛНИТЬ ПРОВЕРКУ СЕТИ

С помощью диагностического сканера выполните сетевой тест.

Проходят ли DDM, PDM, IPC, BCM и GWM сетевой тест?

Да	ПЕРЕЙТИ к F3

Нет

См. Таблицу симптомов: Сеть связи.
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

F3 ВЫПОЛНИТЬ IPC (КОМПЛЕКС ПРИБОРОВ) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните самопроверку IPC.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?

Да	См. таблицу DTC: IPC. СМ.: Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы, диагностика и тестирование).

Нет

ПЕРЕЙТИ к F4

F4 ВЫПОЛНИТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните самопроверку BCM.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?

Да	См. BCM График ДТК. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

Нет

ПЕРЕЙТИ к F5

F5 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку PCM.

Записаны ли какие-либо диагностические коды неисправностей (DTC)?

Да	См. Электронное управление двигателем, PCM График ДТК. Процедуру см. в соответствующем разделе группы 303.

Нет

ПЕРЕЙТИ к F6

F6 ПРОВЕРЬТЕ GWM (МОДУЛЬ ШЛЮЗА А) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)

С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти GWM (CMDTC).

Имеются ли какие-либо коды неисправности непрерывной диагностики памяти (CMDTC)?

Да	См. GWM График ДТК. СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Нет

ПЕРЕЙТИ к F7

F7 ВЫПОЛНИТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните самопроверку DDM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к DDM Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к F8

F8 ВЫПОЛНИТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) САМООЦЕНОЧНЫЙ ТЕСТ

С помощью диагностического сканера выполните самопроверку PDM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к ДПМ Таблица DTC в этом разделе.

Нет

Если не работает только правое наружное зеркало, ПЕРЕЙДИТЕ к F10.
Если не работает только левое наружное зеркало, ПЕРЕЙДИТЕ к F9.
Если оба наружных зеркала не работают, ПЕРЕЙДИТЕ к F9.

F9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

F10 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

Левое наружное зеркало с автоматическим затемнением не работает или постоянно затемнено

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

Возможные причины

Проводка, клеммы или разъемы
Стекло левого наружного зеркала заднего вида
Левое наружное зеркало
Беспокойство о салонном зеркале заднего вида с автоматическим затемнением
IPMA (интегрировано во внутреннее зеркало заднего вида с автоматическим затемнением) при наличии

код неисправности	Описание	Условия срабатывания отказа
B1286:14	Внутреннее зеркало: короткое замыкание на массу или обрыв	DTC с постоянной памятью, который устанавливается в IPMA, когда IPMA обнаруживает короткое замыкание на массу в выходной цепи левого наружного зеркала заднего вида с автоматическим затемнением.

ТОЧНЫЙ ТЕСТ G: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) НАРУЖНОЕ ЗЕРКАЛО С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ НЕ РАБОТАЕТ ИЛИ ВСЕГДА В ЗАТЕМНЕННОМ СОСТОЯНИИ

G1 УБЕДИТЕСЬ, ЧТО ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ДАТЧИКИ ПЕРЕДНЕГО И ЗАДНЕГО ВИДА НЕ БЛОКИРОВАНЫ

Визуально проверьте посадку лицом вперед и назад. датчики не заблокированы и не заблокированы. Источники обструкции могут включать:
- Наклейки, наклейки на окна или бирки.
- Платная дорога или пропуск на парковку.
- Откидные экраны для телевизоров или DVD-плееров.
- Неоригинальная тонировка стекол.
- Грязь и мусор.
- Декоративные предметы висели на зеркале.

Один из датчиков заблокирован?

Да	Если возможно, УДАЛИТЕ препятствие. если это не возможно устранить препятствие, СООБЩИТЕ клиенту о засорении влияет на работу внутреннего и левого наружного зеркал заднего вида с автоматическим затемнением.

Нет

ПЕРЕЙТИ на G2

G2 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – УСЛОВИЯ ДНЕВНОГО ОСВЕЩЕНИЯ

Зажигание включено.

Выберите ПАРКОВКА.

ПРИМЕЧАНИЕ: Показано базовое электрохроматическое зеркало. Зеркало IPMA аналогично. Используйте яркую лампу, чтобы осветить обращенную вперед датчик и задний датчик. Зеркало должно настроиться на состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Настроено ли внутреннее зеркало заднего вида с автоматическим затемнением до состояния высокой отражающей способности (прозрачного)?

Да	ПЕРЕЙТИ на G3

Нет

ПЕРЕЙТИ к точному тесту H

G3 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Да	ПЕРЕЙТИ на G4

Нет

ПЕРЕЙТИ к точному тесту H

G4 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ С БЛЕСКИМ СВЕТОМ

Выберите ПАРКОВКА.

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Удалите черную изоленту или другой темный материал с датчика, обращенного назад.

Используйте яркий свет для освещения обращенной назад датчик. Зеркало должно настроиться на более низкое состояние отражения (зеркало будет темно).

Внутреннее зеркало заднего вида с автоматическим затемнением перешло в состояние низкой отражательной способности (темное)?

Да	ПЕРЕЙТИ на G5

Нет

ПЕРЕЙТИ к точному тесту H

G5 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — АВТОМОБИЛЬ В УСЛОВИЯХ ЗАДНЕГО ХОДА И НОЧНЫХ УСЛОВИЯХ С ОСЛЕПАНИЕМ

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Продолжайте освещать датчик, обращенный назад, при закрытом датчике, обращенном вперед.

Выберите НАЗАД.

Сделал внутреннее зеркало заднего вида с автозатемнением настроиться на состояние высокой отражающей способности (прозрачное) после выбора реверса?

Да	• Если левое наружное зеркало с автоматическим затемнением не работает, ПЕРЕЙДИТЕ к G6. • Если левое наружное зеркало с автоматическим затемнением всегда находится в состоянии с низким коэффициентом отражения (темным), ПЕРЕЙДИТЕ к G9.

Нет

ПЕРЕЙТИ к точному тесту H

G6 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЛЕВОЙ (ЛЕВОЙ СТРЕЛКЕ) ВНЕШНЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ПРИ ИМИТАЦИИ НОЧНЫХ УСЛОВИЙ С ОСВЕЩЕНИЕМ

Выберите ПАРКОВКА.

Зажигание ВЫКЛ.

Отключить Левое наружное зеркало C517 .

Зажигание включено.

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Осветите датчик, обращенный назад, при закрытом датчике, обращенном вперед.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		C517-2

Напряжение есть?

Да	ПЕРЕЙТИ к G12

Нет

ПЕРЕЙТИ на G7

G7 ПРОВЕРЬТЕ НА РАЗРЫВ МЕЖДУ ЛЕВОЙ СТРЕЛКОЙ (ЛЕВОЙ СТРЕЛКОЙ) НАРУЖНОЕ ЗЕРКАЛО И ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С АВТОЗАТЕМНЕНИЕМ

Выберите ПАРКОВКА.

Зажигание ВЫКЛ.

Отсоедините внутреннее зеркало заднего вида с автоматическим затемнением C911 (без IPMA) или C9012 (с IPMA).

Мера:
Нажмите, чтобы отобразить соединители

Без IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		C911-11
C517-2		C911-15

Нажмите, чтобы отобразить соединители

С IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		C9012-5
C517-2		C9012-6

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ в G8

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

G8 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) НАРУЖНЫЕ ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ЦЕПИ НА КОРОТКОЕ ЗАМЫКАНИЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		C517-2

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на G9

Нет

ОТРЕМОНТИРУЙТЕ цепи.

G9 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) СХЕМЫ ВНЕШНИХ ЗЕРКАЛ С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ДЛЯ НАПРЯЖЕНИЯ ПРИ МОДЕЛИРОВАНИИ НОЧНЫХ УСЛОВИЙ

Выберите ПАРКОВКА.

Зажигание ВЫКЛ.

Отключить Левое наружное зеркало C517 .

Зажигание включено.

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		C517-2

Напряжение есть?

Да	ПЕРЕЙТИ на G10

Нет

ПЕРЕЙТИ к G12

G10 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ЦЕПИ НАРУЖНОГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ НА НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕНИИ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ

Зажигание ВЫКЛ.

Отсоедините внутреннее зеркало заднего вида с автоматическим затемнением C911 (без IPMA) или внутреннее зеркало заднего вида с автоматическим затемнением C9012 (с IPMA).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C517-9		Земля
C517-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

• Если автомобиль оснащен IPMA, ПЕРЕЙДИТЕ к G11.
• Если автомобиль не оснащен IPMA, УСТАНОВИТЕ новое внутреннее зеркало заднего вида с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

G11 ПРОВЕРКА ПРАВИЛЬНОСТИ IPMA (МОДУЛЬ ОБРАБОТКИ ИЗОБРАЖЕНИЙ A) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы IPMA и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы IPMA и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый IPMA (встроенный в внутреннее зеркало заднего вида с автоматическим затемнением). СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

Нет

G12 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА

Осмотрите соединительный жгут наружного зеркала заднего вида между жгутом проводов автомобиля и стеклом зеркала на наличие:
- Обрыв или короткое замыкание
- Повреждены или выдавлены штифты
- Коррозия

Подвеска в порядке?

Да	УСТАНОВИТЕ новое стекло левого наружного зеркала заднего вида. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало. СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

Внутреннее зеркало заднего вида с автоматическим затемнением не работает должным образом

Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

Возможные причины

Заблокированы передние или задние датчики
Предохранитель
Проводка, клеммы или разъемы
Данные TR
Проблема с фонарями заднего хода
Внутреннее зеркало заднего вида с автоматическим затемнением
IPMA (интегрировано во внутреннее зеркало заднего вида с автоматическим затемнением) при наличии

Визуальный осмотр и предварительная диагностика

Осмотрите внутреннее зеркало заднего вида с автоматическим затемнением. обращенные вперед и назад датчики на наличие повреждений, мусора или препятствий.
Осмотрите предохранитель 36 модуля BCM (15 А).

ТОЧНЫЙ ТЕСТ H: ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ РАБОТАЕТ НЕПРАВИЛЬНО

H1 ПРОВЕРЬТЕ РАБОТУ ФОНАРЕЙ ЗАДНЕГО ХОДА

Зажигание включено.

ПРИМЕЧАНИЕ: Если ТР датчик неисправен и фонари заднего хода не работают или всегда включено, внутреннее зеркало с автоматическим затемнением не будет работать должным образом. Перемещайте рычаг селектора по всему диапазону, следя за фонарями заднего хода.

Горят ли фонари заднего хода только в ОБРАТНОМ (R)?

Да	ПЕРЕЙТИ к H2

Нет

ПРОВЕРЬТЕ лампы заднего хода.
СМ.: Фонари заднего хода (417-01 Наружное освещение, диагностика и проверка).

H2 ПРОВЕРЬТЕ ЗЕРКАЛО НА ПРАВИЛЬНОСТЬ УСТАНОВКИ

Осмотрите внутреннее зеркало с автоматическим затемнением, чтобы убедитесь, что датчик, обращенный назад, находится в верхней части зеркального стекла.

Находится ли обращенный назад датчик на вершина стекла внутреннего зеркала с автозатемнением?

Да	ПЕРЕЙТИ к H3

Нет

УСТАНОВИТЕ внутреннее зеркало заднего вида с автоматическим затемнением с датчиком, обращенным назад, в верхней части зеркального стекла.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

H3 УБЕДИТЕСЬ, ЧТО ПЕРЕДНИЙ И ЗАДНИЙ ДАТЧИКИ НЕ БЛОКИРОВАНЫ.

Визуально проверьте направление вперед и вознаграждение датчики не заблокированы и не заблокированы. Источники обструкции могут включать:
- Наклейки, наклейки на окна или бирки.
- Платная дорога или пропуск на парковку.
- Откидные экраны для телевизоров или DVD-плееров.
- Неоригинальная тонировка стекол.
- Грязь и мусор.
- Декоративные предметы висели на зеркале.

Один из датчиков заблокирован?

Да	Если возможно, УДАЛИТЕ препятствие. если это не возможно устранить препятствие, СООБЩИТЕ клиенту о засорении влияет на работу зеркала с автоматическим затемнением.

Нет

ПЕРЕЙТИ к H4

H4 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — УСЛОВИЯ ДНЕВНОГО ОСВЕЩЕНИЯ

Выберите ПАРКОВКА.

ПРИМЕЧАНИЕ: Показано базовое электрохроматическое зеркало. Зеркало IPMA аналогично. Используйте яркую лампу, чтобы осветить обращенную вперед датчик и задний датчик. Зеркало должно настроиться на состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Настроилось ли зеркало в состояние высокой отражающей способности (прозрачное)?

Да	ПЕРЕЙТИ к H5

Нет

УСТАНОВИТЕ новое внутреннее зеркало заднего вида с автоматическим затемнением.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

H5 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ – НОЧНЫЕ УСЛОВИЯ

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Накройте датчики, обращенные вперед и назад, черная изолента или другой темный материал. Зеркало должно регулироваться. в состояние с высоким коэффициентом отражения (зеркало будет прозрачным).

Настроилось ли зеркало в состояние высокой отражающей способности (прозрачное)?

Да	ПЕРЕЙТИ к H6

Нет

H6 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — НОЧНЫЕ УСЛОВИЯ С БЛЕСКИМ СВЕТОМ

Выберите ПАРКОВКА.

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Удалите черную изоленту или другой темный материал с датчика, обращенного назад.

Используйте яркий свет для освещения обращенной назад датчик. Зеркало должно настроиться на более низкое состояние отражения (зеркало будет темно).

Зеркало перешло в состояние низкого коэффициента отражения (темноты)?

Да	ПЕРЕЙТИ к H7

Нет

ПЕРЕЙТИ к H8

H7 ПРОВЕРЬТЕ РАБОТУ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ — АВТОМОБИЛЬ В УСЛОВИЯХ ЗАДНЕГО ВРЕМЕНИ И НОЧНЫХ УСЛОВИЯХ С ОСЛЕПАНИЕМ

ПРИМЕЧАНИЕ: Закрытие сенсора(ов) пальцем или рукой не подходит для этого шага. Продолжайте освещать датчик, обращенный назад, при закрытом датчике, обращенном вперед.

Выберите НАЗАД.

Зеркало перешло в состояние высокой отражающей способности (прозрачное) после выбора реверса?

Да	Выберите ПАРКОВКУ (P). Система работает корректно в это время. ОБЗОР работы автозатемнения салона сзади Функция зеркала просмотра с клиентом.

Нет

• Если автомобиль оснащен IPMA, ПЕРЕЙДИТЕ к H11.
• Если автомобиль не оборудован IPMA, ПЕРЕЙДИТЕ к H10.

H8 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ВНУТРЕННЕМ ЗЕРКАЛЕ ЗАДНЕГО ВИДА С АВТОЗАТЕМНЕНИЕМ

Зажигание ВЫКЛ.

Отсоедините внутреннее зеркало заднего вида с автоматическим затемнением C911 (без IPMA) или внутреннее зеркало заднего вида с автоматическим затемнением C9012 (с IPMA).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Без IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C911-1		Земля

Нажмите, чтобы отобразить соединители

С IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C9012-1		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ к H9

Нет

ПРОВЕРЬТЕ, что BCM предохранитель 36 (15А) исправен. Если предохранитель в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если предохранитель не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможную причины короткого замыкания.

H9 ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Без IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C911-4		Земля

Нажмите, чтобы отобразить соединители

С IPMA

Положительный вывод	Измерение/действие	Отрицательный вывод
C9012-7		Земля

Сопротивление меньше 3 Ом?

Да	• Если автомобиль оснащен IPMA, ПЕРЕЙДИТЕ к H11. • Если автомобиль нет оснащен IPMA, GO to H10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

H10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ БЛОКИРОВКИ ЗАДНЕГО ХОДА НА ВНУТРЕННЕМ ЗЕРКАЛЕ ЗАДНЕГО ВИДА С АВТОМАТИЧЕСКИМ ЗАТЕМНЕНИЕМ ПРИ ДВИЖЕНИИ ЗАДНЕГО ВОПРОСА

Зажигание включено.

Включите стояночный тормоз.

Выберите НАЗАД.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C911-3		Земля

Напряжение больше 11 вольт?

Да	УСТАНОВИТЕ новое внутреннее зеркало заднего вида с автоматическим затемнением. СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

H11 ВЫПОЛНЕНИЕ ПРОВЕРКИ СЕТИ

Выберите ПАРКОВКА.

Connect Внутреннее зеркало с автоматическим затемнением C9012 .

Зажигание включено.

Подождите 15 секунд.

С помощью диагностического сканера выполните сетевой тест.

Все ли модули проходят сетевой тест?

Да	ПЕРЕЙТИ к H12

Нет

См. Таблицу симптомов: Сеть связи.
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

H12 ПРОВЕРКА НА IPMA (МОДУЛЬ ОБРАБОТКИ ИЗОБРАЖЕНИЙ A) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

Выберите НАЗАД.

Подождите 15 секунд.

Выберите ПАРКОВКА.

С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) IPMA.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к IPMA Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к H13

H13 ПРОВЕРКА ПРАВИЛЬНОСТИ IPMA (МОДУЛЬ ОБРАБОТКИ ИЗОБРАЖЕНИЙ A) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы IPMA и соответствующие линейные разъемы.

Ремонт:
- коррозия (установите новый разъем или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые клеммы/контакты
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы IPMA и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый IPMA (встроенный в внутреннее зеркало заднего вида с автоматическим затемнением). СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).

Нет

Зеркала заднего вида — работа системы и описание компонентов. Описание и работа

С..

Синхронизация зеркал с электроприводом. Общие процедуры

Синхронизация ПРИМЕЧАНИЕ: Складывающиеся зеркала с электроприводом, возможно, потребуется синхронизировать в любой момент. время, когда зеркала складываются или раскладываются без использования складывания переключатель, или если установлено новое зеркало с электроприводом складывания...

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020 гг.: Автоматическая коробка передач — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4. Диагностика и тестирование

Таблица кодов неисправности: PCM Диаграмма кодов неисправности код неисправности Описание Компонент Действие P0218 Датчик температуры трансмиссионной жидкости "A" Состояние перегрева двигателя Передача по температуре ПРИМЕЧАНИЕ: P0218 приводит к ограничению трансмиссии крутящий момент для предотвращения перегрева трансмиссии...

Руководство по эксплуатации Ford Fusion 2013–2020 гг.: Расход топлива

Заявленная емкость Заявленная мощность является максимальной количество топлива, которое можно добавить в топливо бак после выработки топлива. Включен в заявленная емкость пуста бронировать. Пустой резерв – это неустановленное количество топлива, которое осталось в топливном баке, когда указатель уровня топлива показывает пустой...

Датчики системы оповещения о перекрестном движении

Ford Fusion. Cross Traffic Alert System Sensors

Датчики находятся за задним бампером. с обеих сторон вашего автомобиля.

Ford Fusion: Зеркала заднего вида / Зеркала заднего вида. Диагностика и тестирование

Зеркала заднего вида — работа системы и описание компонентов. Описание и работа

Синхронизация зеркал с электроприводом. Общие процедуры

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020 гг.: Автоматическая коробка передач — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4. Диагностика и тестирование

Руководство по эксплуатации Ford Fusion 2013–2020 гг.: Расход топлива

Категории

Датчики системы оповещения о перекрестном движении
