Ford Fusion: приборная панель, центр сообщений и предупреждающие звуковые сигналы / приборная панель, центр сообщений и предупреждающие звуковые сигналы. Диагностика и тестирование

• Для базового IPC перейдите к тесту Pinpoint W
• Для IPC среднего и высокого уровня перейдите к Pinpoint Test AV

• Для базового IPC перейдите к тесту Pinpoint W
• Для IPC среднего и высокого уровня перейдите к Pinpoint Test AV

• Для базового IPC перейдите к тесту Pinpoint W
• Для IPC среднего и высокого уровня перейдите к Pinpoint Test AV

• Для базового IPC перейдите к тесту Pinpoint W
• Для IPC среднего и высокого уровня перейдите к Pinpoint Test AV

• Предохранитель
• Проводка, клеммы или разъемы
• Коммуникационная проблема
• Модуль

• ПРОВЕРЬТЕ работу указателя уровня топлива, спидометра и одометра.
  • Если указатель уровня топлива не работает должным образом, ПЕРЕЙДИТЕ к тесту определения местоположения. Для ПЕРЕЙДИТЕ к тесту определения местоположения D.
  • Если спидометр работает неправильно, ПЕРЕЙДИТЕ к тесту точного определения местоположения F.
  • Если одометр работает неправильно, ПЕРЕЙДИТЕ к тесту точного определения G
  • Если спидометр, указатель уровня топлива и одометр работают правильно,
    Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.


• Центр сообщений
• Проблема индикации предупреждения о торможении

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, а индикатор тормозной системы никогда не загорается, ПЕРЕЙДИТЕ к точному тесту O
• Если сообщение о приоткрытой двери водителя работает правильно, а индикатор предупреждения о торможении всегда горит, ПЕРЕЙДИТЕ к точному тесту P

• Центр сообщений
• Проблема индикации центра сообщений системы зарядки

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПЕРЕЙДИТЕ к пункту Pinpoint Test AN.

• Центр сообщений
• PCM не достиг запрограммированного пробега/времени на основе критериев, необходимых для отображения сообщения.

ПРИМЕЧАНИЕ: С помощью проверки системы в центра сообщений убедитесь, что срок службы масла составляет от 1 до 5 % для Сообщение ENGINE OIL CHANGE SOON или 0% для сообщения OIL CHANGE REQUIRED сообщение.

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение "ДВЕРЬ ВОДИТЕЛЯ ПРИКРЫТА" работает правильно.
• Если сообщение DRIVER DOOR AJAR не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение "ДВЕРЬ ВОДИТЕЛЯ ПРИКРЫТА" работает правильно при сроке службы масла в пределах 0-5%,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Если сообщение "ДВЕРЬ ВОДИТЕЛЯ ПРИКРЫТА" работает правильно со сроком службы масла нет при указанном значении ИНФОРМИРОВАНИЕ клиента о том, как работает центр сообщений и как устанавливаются сообщения о сроке службы масла.

• Запрограммированный ключ MyKey® используется
• Количество ключей в неограниченном режиме
• Установлена ​​система дистанционного запуска, не одобренная Ford

ПРИМЕЧАНИЕ: MyKey® может быть несовместим с системами дистанционного запуска, не одобренными Ford.

• СМ. Литературу владельца.

• Центр сообщений
• Пассивная ключевая забота

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно,
  СМ.: Замки, защелки и системы входа (501-14 Ручки, замки, защелки и системы входа, диагностика и тестирование).


• Центр сообщений
• Тревога по периметру

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно,
  СМ.: Противоугонная сигнализация по периметру (419-01A Противоугонная сигнализация по периметру, диагностика и тестирование).


• Центр сообщений
• Проблема контроля устойчивости и тяги

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПРОВЕРЬТЕ предупреждение системы стабилизации и тяги индикатор. ПЕРЕЙТИ к рекламе Pinpoint Test

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПРОВЕРЬТЕ PRNDL. ПЕРЕЙТИ к Pinpoint Test AB

• Центр сообщений
• Проблема с индикацией контроля устойчивости и тяги

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПЕРЕЙДИТЕ к тесту Pinpoint AD.

• Центр сообщений
• Проблема индикации отключения контроля устойчивости и тяги

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПЕРЕЙДИТЕ к тесту Pinpoint AD.

• Центр сообщений
• концерн ЭПАС

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно с помощью дверь открыта и закрыта.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПРОВЕРЬТЕ EPAS.
  СМ.: Усилитель руля (211-02 Усилитель руля, диагностика и проверка).


ПРИМЕЧАНИЕ: Это сообщение появляется только во время процедуры обучения датчика TPMS.

• ПРОВЕДИТЕ обучение датчика TPMS.
  СМ.: Калибровка положения датчика системы контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), Общие процедуры).


• Центр сообщений
• Предупреждающая индикация TPMS

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ПЕРЕЙДИТЕ к пункту Pinpoint Test AF.

• Предупреждающий индикатор TPMS
• Концерн по обучению датчиков TPMS

ПРИМЕЧАНИЕ: Эти сообщения появляются только во время процедуры обучения датчика TPMS.

• ПРОВЕРЬТЕ работу индикатора предупреждения TPMS.
• Если предупреждающий индикатор TPMS не работает, ПЕРЕЙДИТЕ к пункту Pinpoint Test AF.
• Если горит предупреждающий индикатор TPMS, ВЫПОЛНИТЕ обучение датчика TPMS.
  СМ.: Калибровка положения датчика системы контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), Общие процедуры).


• Это сообщение появляется только во время процедуры обучения датчика TPMS.
• ПРОВЕДИТЕ обучение датчика TPMS.
  СМ.: Калибровка положения датчика системы контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), Общие процедуры).


• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно, ОТКЛЮЧИТЕ транспортный режим и ПОСТАВЬТЕ автомобиль в нормальный режим работы.
  СМ.: Деактивация транспортного режима (419-10 Многофункциональные электронные модули, Общие процедуры).


• Центр сообщений
• Кнопка запуска заботы

• ОТКРЫТЬ и ЗАКРЫТЬ дверь водителя и УБЕДИТЕСЬ, что сообщение о приоткрытой двери водителя отображается правильно, когда дверь открытые и закрытые.
• Если сообщение о приоткрытой двери водителя не работает должным образом, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если сообщение о приоткрытой двери водителя работает правильно,
  СМ.: Электрические компоненты рулевого колеса и колонки (211-05 Электрические компоненты рулевого колеса и колонки, диагностика и проверка).


• Нормальное состояние
• МПК

• С помощью диагностического сканера ВЫПОЛНИТЕ самопроверку IPC.
• Если присутствует DTC P1534:01,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Если код неисправности P1534:01 нет присутствует, система работает правильно. вторичная подушка безопасности предупредительный звуковой сигнал звучит только при неисправности сигнализатора подушек безопасности присутствует и регистрируется DTC P1534:01.

• Проблема индикации приоткрытой двери
• МПК

• При выключенном зажигании фары в положении СТОЯНОЧНЫЕ ФОНАРИ и закрытые двери, ОТКРОЙТЕ водительской двери и УБЕДИТЕСЬ, что фары включают звуковой сигнал.
• Если звучит звуковой сигнал фар, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если звуковой сигнал фар не звучит,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.


ПРИМЕЧАНИЕ: Предупреждающий звуковой сигнал системы удержания полосы движения только звуки, предупреждающие водителя о том, что он не держит руки руль. Обычное оповещение осуществляется через рулевое колесо. вибрации, которые не ощущаются, когда руки водителя не лежат на руль.

• Предупреждений нет
• МПК

• При закрытых дверях и выключенном зажигании ВКЛЮЧИТЕ зажигание. После того, как IPC завершит проверку, ОТКРОЙТЕ дверь водителя и УБЕДИТЕСЬ, что в центре сообщений отображается индикатор RTT приоткрытой двери и раздается звуковой сигнал.
• Если звучит звуковой сигнал, система работает правильно. Предупреждающий звуковой сигнал центра сообщений звучит только когда в центре сообщений отображается новое предупреждение.
• Если сообщение о приоткрытой двери не отображается, ПЕРЕЙДИТЕ к точке доступа Pinpoint Test.
• Если отображается сообщение о приоткрытой двери, а звуковой сигнал не звучит,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.


• Тревога по периметру
• МПК

• Проблема индикации PRNDL
• МПК

• При выключенном зажигании фары в положении СТОЯНОЧНЫЕ ФОНАРИ и закрытые двери, ОТКРОЙТЕ водительской двери и УБЕДИТЕСЬ, что фары включают звуковой сигнал.
• Если звучит звуковой сигнал фар, ПРОВЕРЬТЕ индикатор PRNDL. ПЕРЕЙТИ к Pinpoint Test AB
• Если звуковой сигнал фар не звучит,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.


• Проблема контроля устойчивости и тяги
• МПК

• При выключенном зажигании фары в положении СТОЯНОЧНЫЕ ФОНАРИ и закрытые двери, ОТКРОЙТЕ водительской двери и УБЕДИТЕСЬ, что фары включают звуковой сигнал.
• Если звучит звуковой сигнал фар, ПРОВЕРЬТЕ индикатор системы курсовой устойчивости и контроля тяги. ПЕРЕЙТИ к рекламе Pinpoint Test
• Если звуковой сигнал фар не звучит,
  Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.


• Зажигание включено.

• С помощью диагностического сканера выполните сетевой тест.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

Нет

УСТАНОВИТЕ новый GWM. СМ.: Модуль шлюза A (GWM) (418-00 Сеть связи модуля, снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если IPC все еще не работает, Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• ПРИМЕЧАНИЕ: Навигацию по IPC и центру сообщений можно найти в документации владельца. Используя элементы управления центра сообщений, убедитесь, что IPC настроен на отображение рассматриваемого датчика.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера выполните самопроверку PCM.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC).

• С помощью диагностического сканера выполните самопроверку BCM.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) из самопроверки BCM.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• Зажигание ВЫКЛ.

• Отсоедините узел топливного насоса C3127 .

• Зажигание включено.

• Подождите одну минуту.

• ПРИМЕЧАНИЕ: DTC P0460:11 также может присутствовать при выполнении этого шага, и в данный момент его следует игнорировать. С помощью диагностического сканера повторите самопроверку IPC по требованию.

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		Земля

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C220-2

• Зажигание ВЫКЛ.

• Отсоедините узел топливного насоса C3127 .

• Подключите плавкую перемычку:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C3127-1		C3127-2

• Зажигание включено.

• Подождите одну минуту.

• ПРИМЕЧАНИЕ: DTC P0460:13 также может присутствовать при выполнении этого шага, и в данный момент его следует игнорировать. С помощью диагностического сканера повторите самопроверку IPC.

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		Земля

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C3127-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-2		C3127-1

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите активную команду датчика уровня топлива IPC (FUELLEVEL).

• Отрегулируйте указатель уровня топлива от 0% до 25%, 50%, 75% и 100%, наблюдая за указателем уровня топлива.

• Визуально осмотрите топливный бак на наличие повреждений или деформации.

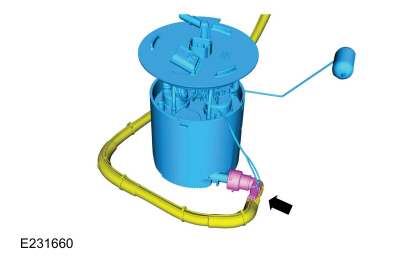

• Отсоедините и осмотрите разъем узла топливного насоса.

• Ремонт:
  • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
  • поврежденные контакты - установите новые клеммы/контакты
  • выдвинутые штифты - при необходимости установите новые штифты

• Снова подсоедините разъем узла топливного насоса. Убедитесь, что он правильно установлен и защелкивается.

• Запустите систему и определите, сохраняется ли проблема.

ПРИМЕЧАНИЕ: Сопротивление модуля топливного насоса измеряется в пределах 10 Ом ± 2 Ом в крайнем верхнем положении и 180 Ом ± 4 Ом в крайнем положении. нижнее положение упора.

• Снимите модуль топливного насоса.

• При перемещении рычага поплавка из нижнего положения в верхнее положение измерьте:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C3127 — контакт 1, сторона компонентов.		C3127 — контакт 2, сторона компонентов.

• Отсоедините входной провод датчика уровня топлива (поплавковый и карточный) от узла топливного насоса.

• Измерьте сопротивление между датчиком уровня топлива (поплавок и карта) входной провод и датчик уровня топлива (поплавок и карта) землю, медленно перемещая рычаг поплавка между нижним и верхним стоп положение.
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Датчик уровня топлива (со стороны компонентов) — контакт 1		Датчик уровня топлива (со стороны компонентов) — контакт 2

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Подключите плавкую перемычку:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C3127-1		C3127-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C220-2

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите IPC и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
  • поврежденные или согнутые контакты – установите новые клеммы/контакты
  • выталкиваемые штифты – при необходимости установите новые штифты

• Снова подключите IPC и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

ПРИМЕЧАНИЕ: Нормальная работа подачи топлива система позволяет датчику уровня топлива сбоку от топливного бака (сторона напротив топливного шланга), чтобы было меньше топлива, чем на стороне с узел топливного насоса (со стороны заливного шланга).

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• Зажигание ВЫКЛ.

• Отсоедините узел топливного насоса C3127 (DTC P0460:11).

• Отсоедините узел топливного насоса C3270 (DTC P1346:11).

• Зажигание включено.

• Подождите одну минуту.

• ПРИМЕЧАНИЕ: DTC P0460:11 или P1346:11 также могут присутствовать при выполнении этого шага, и в данный момент их следует игнорировать. С помощью диагностического сканера повторите самопроверку IPC по требованию.

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15 (DTC P0460:11)		Земля
  C220-14 (DTC P1346:11)		Земля

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C220-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-14		C220-1

• Зажигание ВЫКЛ.

• Отсоедините узел топливного насоса C3127 (DTC P0460:13).

• Отсоедините узел топливного насоса C3270 (DTC P1346:13).

• Зажигание включено.

• Соединять:
  Нажмите, чтобы отобразить соединители

  Диагностический код неисправности P0460:13




  Ведущий 1	Измерение/действие	Ведущий 2
  C3127-1		C3127-2


  Нажмите, чтобы отобразить соединители

  Диагностический код неисправности P1346:13




  Ведущий 1	Измерение/действие	Ведущий 2
  C3270-1		C3270-2

• Зажигание включено.

• Подождите одну минуту.

• ПРИМЕЧАНИЕ: Коды DTC P0460:13 или P1346:13 также могут присутствовать при выполнении этого шага, и в данный момент их следует игнорировать. С помощью диагностического сканера повторите самопроверку IPC.

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		Земля

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C3127-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-2		C3127-1

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-14		Земля

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-14		C3270-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-1		C3270-1

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите активную команду датчика уровня топлива IPC (FUELLEVEL).

• Отрегулируйте указатель уровня топлива от 0% до 25%, 50%, 75% и 100%, наблюдая за указателем уровня топлива.

• Визуально осмотрите топливный бак на наличие повреждений или деформации.

• Отсоедините и осмотрите топливный насос в сборе и разъемы датчика уровня топлива.

• Ремонт:
  • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
  • поврежденные контакты - установите новые клеммы/контакты
  • выдвинутые штифты - при необходимости установите новые штифты

• Подсоедините узел топливного насоса и разъемы датчика уровня топлива. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

• Снимите топливный насос в сборе. СМ. соответствующий раздел 310-01.

• Осмотрите переходную трубку топливного бака, соединения, узел топливного насоса и встроенный датчик уровня топлива для любого повреждения или деформации.

• Снимите топливный насос в сборе. СМ. соответствующий раздел 310-01.

• ПРИМЕЧАНИЕ: Сопротивление топлива составляет 10 Ом ± 2 Ом в верхнем упоре и 180 Ом ± 2 Ом в нижнем упоре позиция. Измерьте сопротивление между топливным насосом сборки, медленно перемещая рычаг поплавка от нижнего упора до упора. верхнее положение упора.
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Датчик уровня топлива (со стороны компонентов) — контакт 1		Датчик уровня топлива (со стороны компонентов) — контакт 2

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Соединять:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C3127-1		C3127-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-15		C220-2

• Зажигание ВЫКЛ.

• Отключить МПК С220 .

• Соединять:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C3270-1		C3270-2

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C220-14		C220-1

• Снимите топливный насос в сборе. СМ. соответствующий раздел 310-01.

• Отсоедините входной провод датчика уровня топлива (поплавковый и карточный) от узла топливного насоса.

• ПРИМЕЧАНИЕ: Сопротивление топлива составляет 10 Ом ± 1 Ом в верхнем упоре и 180 Ом ± 2 Ом в нижнем упоре позиция. Измерьте сопротивление между датчиком уровня топлива (поплавок и карта) входной провод и датчик уровня топлива (поплавок и карта) землю, медленно перемещая рычаг поплавка от нижнего упора до упора. верхнее положение упора.
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Датчик уровня топлива (со стороны компонентов) — контакт 1		Датчик уровня топлива (со стороны компонентов) — контакт 2

• Отсоедините встроенный датчик уровня топлива в линии разъем (если не был отсоединен при снятии топливного насоса сборка).

• ПРИМЕЧАНИЕ: Сопротивление топлива составляет 10 Ом ± 1 Ом в верхнем упоре и 180 Ом ± 2 Ом в нижнем упоре позиция. Измерьте сопротивление на линейном разъеме встроенного датчика уровня топлива.
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  Встроенный датчик уровня топлива (со стороны топливного бака) — контакт 1		Встроенный датчик уровня топлива (со стороны топливного бака) — контакт 2

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите IPC и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
  • поврежденные или согнутые контакты – установите новые клеммы/контакты
  • выталкиваемые штифты – при необходимости установите новые штифты

• Снова подключите IPC и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера выполните самопроверку модуля ABS.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID спидометра IPC (SPDOMETER).

• Включите и выключите спидометр, контролируя спидометр.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера просмотрите программирование модуля для запрограммированного размера шины.

• ПРИМЕЧАНИЕ: Правильный размер шин указан на сертификационной табличке автомобиля. Проверьте размер шин, установленных на автомобиль соответствует конфигурации автомобиля и сертификации автомобиля этикетка.
  СМ.: Идентификационные коды (100-01 Идентификационные коды, описание и работа).


• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера выполните самопроверку ABS.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID спидометра IPC (SPDOMETER).

• Управляйте спидометром с шагом 10%, пока следить за спидометром. Указанная скорость должна увеличиться в с шагом примерно 26 км/ч (16 миль/ч) на каждые 10 % изменения.

  Команда	Диапазон индикации
  10% (26 км/ч [16 миль/ч])	26-27 км/ч (16-17 миль/ч)
  20% (51 км/ч [32 мили в час])	50–55 км/ч (31–34 мили в час)
  30% (77 км/ч [48 миль/ч])	76–82 км/ч (47–51 миль/ч)
  40% (103 км/ч [64 миль/ч])	100–109 км/ч (62–68 миль/ч)
  50% (129 км/ч [80 миль/ч])	126–138 км/ч (78–86 миль/ч)
  60% (154 км/ч [96 миль/ч])	150–166 км/ч (93–103 мили в час)
  70% (180 км/ч [112 миль/ч])	175–193 км/ч (109–120 миль/ч)
  80% (206 км/ч [128 миль/ч])	200–220 км/ч (124–137 миль/ч)
  90% (232 км/ч [144 миль/ч])	225–248 км/ч (140–154 миль/ч)
  100% (257 км/ч [160 миль/ч])	249–275 км/ч (155–171 миль/ч)

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID скорости автомобиля PCM (VSS) при движении автомобиля со скоростью 32 км/ч (20 миль/ч), 64 км/ч (40 миль/ч) и 97 км/ч (60 миль/ч).

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Следите за показаниями спидометра при работе на различных скоростях и частых остановках.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• Обратите внимание на область дисплея центра сообщений.

Да	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID тахометра IPC (TACH_IND).

• ПРИМЕЧАНИЕ: Перед началом этого шага обязательно установите диагностический сканер на 0 об/мин. Управляйте тахометром с шагом 10%, контролируя тахометр.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку PCM.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID тахометра IPC (TACH_IND).

• ПРИМЕЧАНИЕ: Перед началом этого шага обязательно установите диагностический сканер на 0 об/мин. Управляйте тахометром с шагом 10%, контролируя тахометр.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера просмотрите идентификаторы параметров PCM (PID).

• Выберите ПИД-регулятор оборотов PCM (об/мин).

• Установите PID для работы двигателя на 1000, 1500, 2000 и 2500 об/мин.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку PCM.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите датчик температуры IPC (ENGCOOLNT) PID.

• ПРИМЕЧАНИЕ: Перед началом этого шага убедитесь, что диагностический сканер установлен на 0 или полностью холодный. Подайте команду датчику температуры на включение и выключение, контролируя датчик температуры.

Да

УСТАНОВИТЕ новый GWM. СМ.: Модуль шлюза A (GWM) (418-00 Сеть связи модуля, снятие и установка). УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если датчик температуры все еще не работает, Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• Убедитесь, что система охлаждения двигателя и термостат работают правильно.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку PCM.

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверьте наличие записанных диагностических кодов неисправностей (DTC) в ходе самопроверки IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите датчик температуры IPC (ENGCOOLNT) PID.

• ПРИМЕЧАНИЕ: Перед началом этого шага убедитесь, что сканирующий прибор установлен на 0 или полностью холодный. Командуйте датчику температуры следующим образом:

  Команда	Диапазон индикации
  0% (при температуре ниже 38° C [100° F])	Полный холод (С)
  15 % (60° C [140° F])	Начало нормального диапазона
  45% (823°C [180°F]-110°C [230°F])	Центр датчика
  85 % (120° C [248° F])	Конец нормального диапазона
  95% (123°C [255°F])	Горячий (H) (красная линия)

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера просмотрите идентификаторы параметров PCM (PID).

• Запустить двигатель.

• Выберите PID температуры PCM (CHT).

• При работающем двигателе и повышении температуры следите за PID температуры PCM.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите IP-камеру Предупреждающий индикатор ABS (ABS_LAMP) PID.

• Подайте команду на включение и выключение предупреждающего индикатора ABS. Наблюдайте за предупреждающим индикатором ABS.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

Нет

Если предупреждающий индикатор АБС постоянно горит, ПРОВЕРЬТЕ все диагностические коды неисправностей (DTC) модуля АБС. Нажмите здесь, чтобы получить доступ к управляемой рутине (ABS). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. Если предупреждающий индикатор ABS никогда не загорается, система работает правильно.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора предупреждения о подушке безопасности IPC (AIRBAG_LMP).

• Подайте команду на включение и выключение индикатора подушки безопасности. Наблюдайте за сигнальным индикатором подушки безопасности.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• Нажмите на контактный выключатель автоматического пуска-останова. и проверьте загорание индикатора состояния в переключателе.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера выполните самопроверку PCM.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID IPC для всех ламп (ALL_LAMP).

• Включите все индикаторы, а затем выключите. Следите за индикатором автоматической остановки-старта.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора предупреждения о торможении IPC (PBA_LMP).

• Подайте команду на включение и выключение индикатора предупреждения о торможении. Следите за индикатором предупреждения о торможении.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Включите стояночный тормоз, следя за индикатором предупреждения о торможении.

• Включите стояночный тормоз.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

Нет

УСТАНОВИТЕ новый GWM. СМ.: Модуль шлюза A (GWM) (418-00 Сеть связи модуля, снятие и установка). УДАЛИТЕ диагностические коды неисправностей (DTC). ПРОВЕРЬТЕ систему в норме операция. Если сигнализатор тормозной системы по-прежнему не работает с включен стояночный тормоз, Нажмите здесь, чтобы получить доступ к управляемой рутине (ABS). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание ВЫКЛ.

• Отсоедините датчик уровня тормозной жидкости C124. .

• Зажигание включено.

• Подождите одну минуту.

• Зажигание ВЫКЛ.

• Отключить млрд кубометров C2280C .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C124-2		Земля

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите BCM и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
  • поврежденные или согнутые контакты – установите новые клеммы/контакты
  • выталкиваемые штифты – при необходимости установите новые штифты

• Снова подсоедините BCM и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера выполните самопроверку BCM.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку модуля ABS.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание ВЫКЛ.

• Отсоедините датчик уровня тормозной жидкости C124. .

• Подключите плавкую перемычку:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C124-1		C124-2

• Зажигание включено.

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C124-1		Земля

• Отключить млрд кубометров C2280C .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280C-28		C124-2

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите BCM и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
  • поврежденные или согнутые контакты – установите новые клеммы/контакты
  • выталкиваемые штифты – при необходимости установите новые штифты

• Снова подсоедините BCM и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора предупреждения системы зарядки IPC (CHARGE_LMP).

• Подайте команду на включение и выключение предупреждающего индикатора системы зарядки. Наблюдайте за предупреждающим индикатором системы зарядки.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• Проверьте работу системы зарядки.

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите индикатор предупреждения о приоткрытой двери IPC (DOOR_AJAR) PID.

• Подайте команду на включение и выключение индикатора предупреждения о приоткрытой двери. Обратите внимание на сигнализатор приоткрытой дверцы.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Открывайте и закрывайте каждую дверь, следя за внутренними лампами.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку BCM.

Нет

Для индикации приоткрытой двери, Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. Для индикации приоткрытой крышки багажного отделения ПЕРЕЙДИТЕ к R10 Если вас беспокоит индикация приоткрытого капота, ПРОВЕДИТЕ ДИАГНОСТИКУ периметральная сигнализация не срабатывает с капота (нерабочее состояние) и любые диагностические коды неисправностей (DTC) BCM, связанные с открытым выключателем капота (всегда в рабочем состоянии). СМ.: Противоугонная сигнализация по периметру (419-01A Противоугонная сигнализация по периметру, диагностика и тестирование).

• Зажигание ВЫКЛ.

• Отключить млрд кубометров C2280D .

• ПРИМЕЧАНИЕ: Перед выполнением этого шага проверки убедитесь, что крышка багажного отделения полностью закрыта. Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280D-34		Земля

• Отсоедините защелку крышки багажного отделения C4424 .

• Подключите плавкую перемычку:
  Нажмите, чтобы отобразить соединители


  Ведущий 1	Измерение/действие	Ведущий 2
  C4424-1		C4424-4

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280D-34		Земля

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C4424-4		Земля

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280D-34		C4424-1

• Зажигание ВЫКЛ.

• Отключить млрд кубометров C2280D .

• Откройте крышку багажника.

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280D-34		Земля

• Отсоедините защелку крышки багажного отделения C4424 .

• Мера:
  Нажмите, чтобы отобразить соединители


  Положительный вывод	Измерение/действие	Отрицательный вывод
  C2280D-34		Земля

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите BCM и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы – очистите контакты модуля)
  • поврежденные или согнутые контакты – установите новые клеммы/контакты
  • выталкиваемые штифты – при необходимости установите новые штифты

• Снова подсоедините BCM и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема.

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Убедитесь, что функция помощи при подъеме работает, когда она включена, и отключается, когда она отключена.

• С помощью сканирующего устройства выполните самопроверку GWM.

• С помощью сканирующего устройства выполните самопроверку IPC.

• Используя сканирующий прибор, выполните самопроверку модуля PCM.

• Зажигание ВЫКЛ.

• Войдите в тестовый режим дилера. Войдите в тестовый режим дилера.
  СМ.: Комбинация приборов (IPC) — Работа системы и описание компонентов (413-01 Приборы, центр сообщений и предупреждающие звуковые сигналы, описание и работа).


• Перейдите к тесту светодиодов.

• Следите за индикатором помощи в оценке.

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. ПРОВЕРЬТЕ систему на предмет нормальной работы. Если индикатор помощи при подъеме постоянно горит, УСТАНОВИТЕ новый IPC. СМ.: Комбинация приборов (IPC) (413-01 Приборы, центр сообщений и предупреждающие звуковые сигналы, снятие и установка).

• Зажигание включено.

• Проверьте работу дальнего света, противотуманных фар или указателей поворота.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите IP-камеру Индикатор правого или левого поворота (RH_TURN_L) или (LH_TURN_L) PID.

• Подайте команду на включение и выключение правого или левого указателя поворота, наблюдая при этом за правым или левым указателем поворота.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора противотуманных фар IPC (F_FOG_IND).

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора дальнего света IPC (HIGH_BEAM).

• Подайте команду на включение и выключение индикатора дальнего света, наблюдая за индикатором дальнего света.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• Убедитесь, что указатель уровня топлива работает правильно и что у клиента нет проблем с указателем уровня топлива.

• Войдите в тестовый режим дилера.
  СМ.: Комбинация приборов (IPC) — Работа системы и описание компонентов (413-01 Приборы, центр сообщений и предупреждающие звуковые сигналы, описание и работа).


• Прокрутите до Инст Топливо1 отображать.

Да	Если индикатор низкого уровня топлива горит постоянно, система работает правильно в это время на основе текущего топлива уровень. Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Если индикатор предупреждения о низком уровне топлива постоянно горит, Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. Если индикатор предупреждения о низком уровне топлива никогда не загорается, система работает правильно в это время на основе текущего топлива уровень.

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID-индикатор предупреждения о низком давлении масла IPC (OIL_P_L).

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Запустить двигатель.

• Убедитесь, что тахометр работает.

• С помощью диагностического сканера выполните самопроверку IPC.

• Зажигание ВЫКЛ.

• Отсоедините датчик давления моторного масла C103 (1,5 л).

• Отсоедините датчик давления моторного масла C1642 (2,5 л).

• Зажигание включено.

• Следите за индикатором предупреждения о низком давлении масла.

• Зажигание ВЫКЛ.

• Отключить ПКМ C1915E (1,5 л).

• Отключить ПКМ C1551E (2,5 л).

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители

  1,5 л (автоматическая)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-9		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (ручной)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-42		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (Китай)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-49		Земля


  Нажмите, чтобы отобразить соединители

  2,5 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1551E-25		Земля

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку PCM.

• Зажигание ВЫКЛ.

• Отсоедините датчик давления моторного масла C103 (1,5 л).

• Отсоедините датчик давления моторного масла C1642 (2,5 л).

• Подключите плавкую перемычку:
  Нажмите, чтобы отобразить соединители

  1,5 л (автоматическая)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-9		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (ручной)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-42		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (Китай)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-49		Земля


  Нажмите, чтобы отобразить соединители

  2,5 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1551E-25		Земля

• Зажигание включено.

• Следите за индикатором предупреждения о низком давлении масла.

• Проверить двигатель на низкое давление масла.

• Зажигание ВЫКЛ.

• Отключить ПКМ C1915E (1,5 л).

• Отключить ПКМ C1551E (2,5 л).

• Мера:
  Нажмите, чтобы отобразить соединители

  1,5 л (автоматическая)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-9		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (ручной)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-42		Земля


  Нажмите, чтобы отобразить соединители

  1,5 л (Китай)




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1915E-49		Земля


  Нажмите, чтобы отобразить соединители

  2,5 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1551E-25		Земля

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите PCM и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
  • поврежденные или согнутые контакты - установите новые клеммы/контакты
  • выталкиваемые штифты - при необходимости установите новые штифты

• Снова подключите PCM и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема

Да

CHECK On-Line Automotive Service Information System (OASIS) для любых применимых Бюллетеней технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID-индикатор предупреждения о низком давлении масла IPC (OIL_P_L).

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Запустить двигатель.

• Убедитесь, что тахометр работает.

• С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти GWM (CMDTC).

• С помощью диагностического сканера выполните самопроверку IPC.

• Проверить двигатель на низкое давление масла.

• Зажигание ВЫКЛ.

• Отсоедините датчик давления моторного масла C1657 (2,0 л).

• Отсоедините датчик давления моторного масла C1642 (2.7).

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-3		C1657-2

• Мера:
  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-3		C1642-2

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381B (2,0 л).

• Отключить ПКМ C1231B (2,7 л).

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381B-70		Земля


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1231B-70		Земля

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1381B-70		C1657-1


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1231B-70		C1642-1

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-1		Земля


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-1		Земля

• Зажигание ВЫКЛ.

• Отключить ПКМ C1381B (2,0 л).

• Отключить ПКМ C1231B (2,7 л).

• Зажигание включено.

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-3		Земля


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-3		Земля

• Зажигание ВЫКЛ.

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-3		C1381E-6


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-3		C1231E-6

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-3		Земля


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-3		Земля

• Мера:
  Нажмите, чтобы отобразить соединители

  2,0 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1657-2		C1381E-20


  Нажмите, чтобы отобразить соединители

  2,7 л




  Положительный вывод	Измерение/действие	Отрицательный вывод
  C1642-2		C1231E-20

• Зажигание ВЫКЛ.

• Отсоедините и осмотрите PCM и все соответствующие линейные разъемы.

• Ремонт:
  • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
  • поврежденные или согнутые контакты - установите новые клеммы/контакты
  • выталкиваемые штифты - при необходимости установите новые штифты

• Снова подключите PCM и все соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.

• Запустите систему и определите, сохраняется ли проблема

Да

CHECK On-Line Automotive Service Information System (OASIS) для любых применимых Бюллетеней технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не решают эту проблему, Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите IPC (MIL) PID.

• Подайте команду MIL на включение и выключение, наблюдая за индикатором.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID всех предупреждающих индикаторов IPC (ALL_LAMP).

• Включите и выключите все предупреждающие индикаторы. Наблюдайте за индикатором электрического стояночного тормоза.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

Нет

Если индикатор электрического стояночного тормоза постоянно горит, ПРОВЕРЬТЕ все диагностические коды неисправностей (DTC) модуля ABS. Нажмите здесь, чтобы получить доступ к управляемой рутине (ABS). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней. Если индикатор электрического стояночного тормоза никогда не загорается, система работает правильно.

• Установите переключатель фар в положение PARKLAMP.

• Зажигание включено.

• Обратите внимание на стояночные фонари.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора IPC (SIDELIGHT_LMP).

• Подайте команду на включение и выключение индикатора, наблюдая за индикатором.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите индикатор неисправности трансмиссии IPC (гаечный ключ) (TRANSA_LMP) PID.

• Подайте команду на включение и выключение индикатора неисправности трансмиссии (гаечный ключ), наблюдая за индикатором.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера выполните самопроверку BCM.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте коды неисправностей непрерывной памяти GWM (CMDTC).

• С помощью диагностического сканера выполните самопроверку PCM.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.

• С помощью диагностического сканера проверьте диагностические коды неисправностей (DTC) непрерывной памяти GWM.

• С помощью диагностического сканера контролируйте PID замка ремня безопасности водителя RCM (SBELT_D_ST) при застегивании и расстегивании ремня безопасности водителя.

• С помощью диагностического сканера просмотрите идентификаторы параметров IPC (PID).

• Выберите PID индикатора предупреждения о непристегнутом ремне безопасности IPC (SBLT_LAMP).

• Подайте команду на включение и выключение индикатора непристегнутого ремня безопасности, наблюдая за индикатором предупреждения о непристегнутом ремне безопасности.

Нет	Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

• Зажигание включено.

• С помощью диагностического сканера выполните самопроверку IPC.
