Ford Fusion: передняя подвеска/нижний рычаг. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

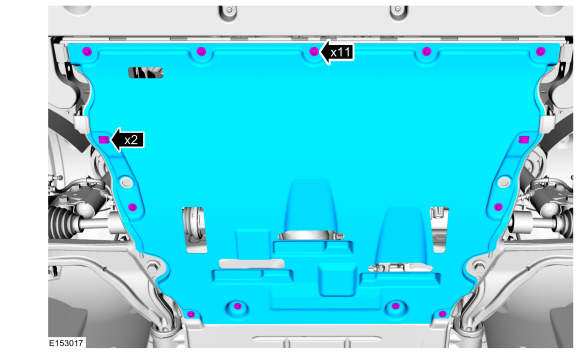

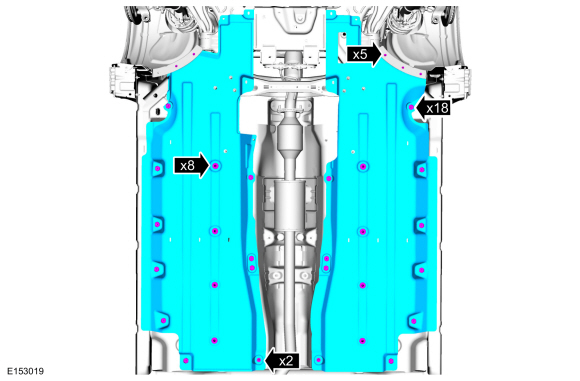

1. Открутите 11 винтов и 2 зажима и снимите переднюю нижнюю защиту кузова.


1. ПРИМЕЧАНИЕ: Если есть.

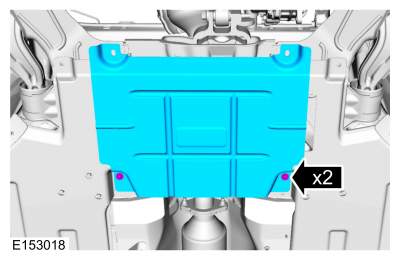

   Отверните 2 винта и снимите защитный экран.


1. ПРИМЕЧАНИЕ: Если есть. Левая или правая сторона по мере необходимости.

   При необходимости снимите фиксаторы и щитки.


1. УВЕДОМЛЕНИЕ: Датчик высоты передней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Снимите болт кронштейна переднего рычага датчика высоты и отложите кронштейн переднего рычага датчика высоты в сторону.


1. УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

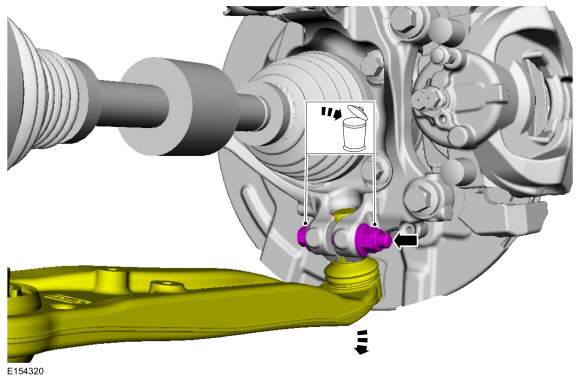

   Снимите и выбросьте стяжной болт и гайку нижнего шарового шарнира и отделите шаровой шарнир от поворотного кулака.


1. Снимите и выбросьте 1 передний и 2 задних болта нижнего рычага и снимите нижний рычаг.


Монтаж

1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болты только вручную.

   Расположите нижний рычаг и установите 2 новых задних и 1 новый передний болт нижнего рычага.

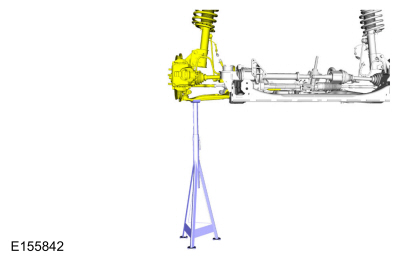

1. Поддержите переднюю подвеску до высоты дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

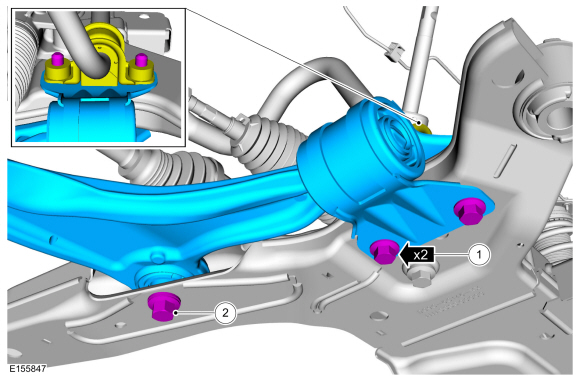

   Затяните 2 новых задних и 1 новый передний болт нижнего рычага.
   Крутящий момент:
   1: 122 фунт-фута (165 Нм)
   2: 159 фунт-футов (215 Нм)

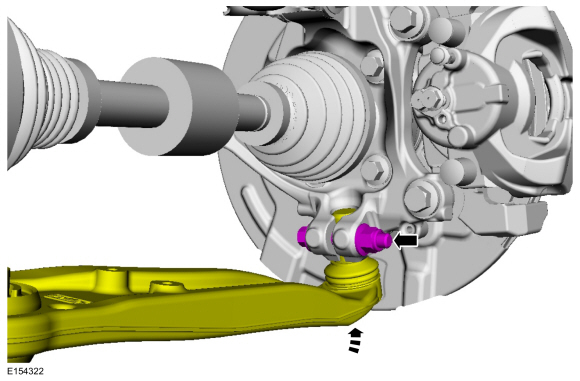

1. Вставьте нижний шаровой шарнир в поворотный кулак и установите новый стяжной болт и гайку нижнего шарового шарнира.
   Крутящий момент: 76 фунт-футов (103 Нм)

1. Расположите кронштейн переднего рычага датчика высоты и установите болт кронштейна переднего рычага датчика высоты.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. ПРИМЕЧАНИЕ: Если есть. Левая или правая сторона по мере необходимости.

   При необходимости установите экраны и фиксаторы.


1. ПРИМЕЧАНИЕ: Если есть.

   Установите экран и 2 винта.


1. Установите переднюю нижнюю защиту кузова и установите 2 зажима и 11 винтов.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и при необходимости отрегулируйте переднее схождение.
   См.: Регулировка переднего схождения (204-00 Система подвески — общая информация, общие процедуры).


1. Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
