Ford Fusion: дополнительная система пассивной безопасности / подушка безопасности пассажира. Снятие и установка

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Зажигание должно оставаться ВЫКЛЮЧЕННЫМ до тех пор, пока не будет произведен ремонт. полный. Несоблюдение этого указания может привести к серьезным травмы или смерть в случае случайного срабатывания.

   Если присутствует неисправность SRS, перейдите к шагу 2. В противном случае выключите зажигание, подождите не менее одной минуты и перейдите к шагу 3.


1. Обесточьте SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20 Дополнительная удерживающая система) .


1. Снимите верхнюю часть панели приборов.
   См.: Верхняя часть приборной панели (501-12 Приборная панель и консоль) .

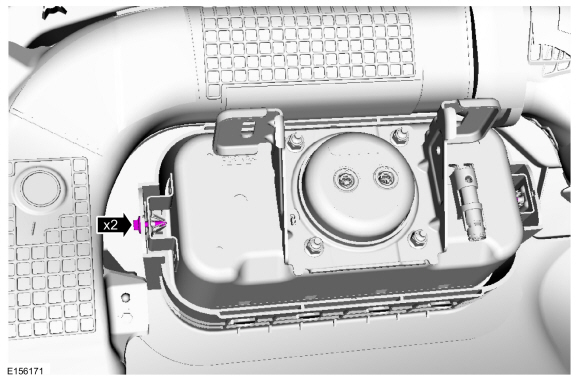

1. Снимите винты.

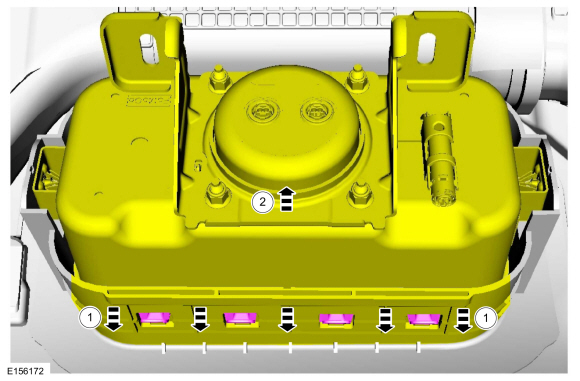

1. 1. Оттяните желоб срабатывания подушки безопасности пассажира от подушки безопасности пассажира.

   2. Поверните подушку безопасности пассажира из желоба срабатывания и освободите 4 фиксатора подушки безопасности пассажира.

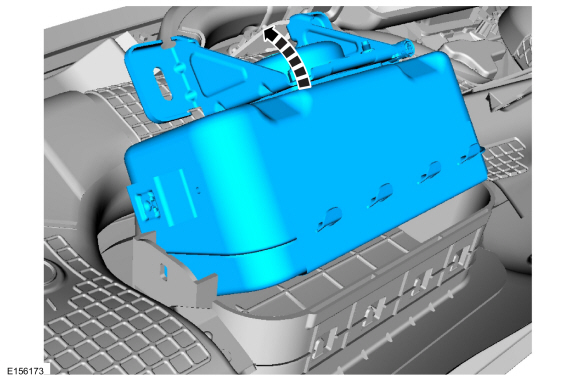

1. Продолжайте вращать подушку безопасности пассажира и извлеките ее из желоба срабатывания.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Перед установкой модуля подушки безопасности пассажира в сборе:

• Осмотрите модуль подушки безопасности пассажира и приборную панель. Полость панели/желоба развертывания на наличие повреждений или посторонних материалов.
• Удалите любые посторонние предметы из модуля подушки безопасности пассажира и из полости приборной панели/спускового парашюта.
• Установите новые детали, если они повреждены.

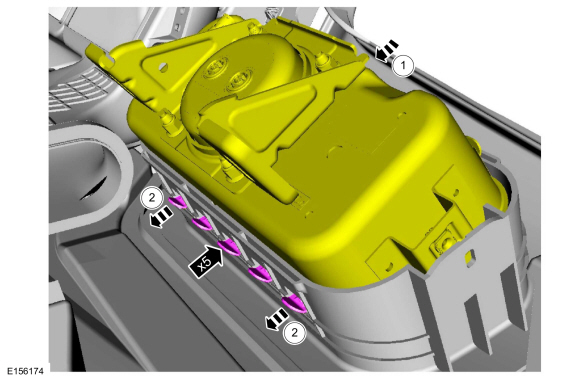

1. 1. Расположите подушку безопасности пассажира в желобе срабатывания.

   2. Вставьте 5 фиксаторов подушки безопасности пассажира в желоб срабатывания.

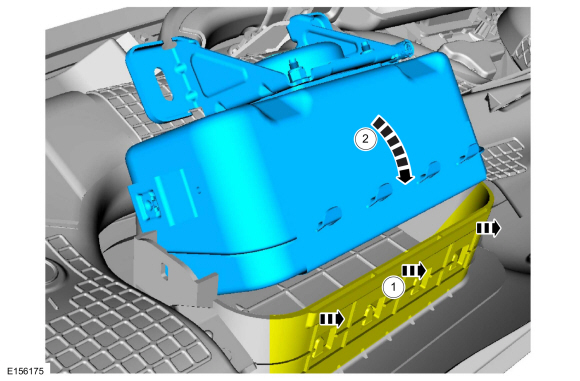

1. 1. Вытяните желоб срабатывания подушки безопасности пассажира, освободив место для прохода подушки безопасности пассажира.

   2. Поверните подушку безопасности пассажира вниз и в желоб срабатывания.

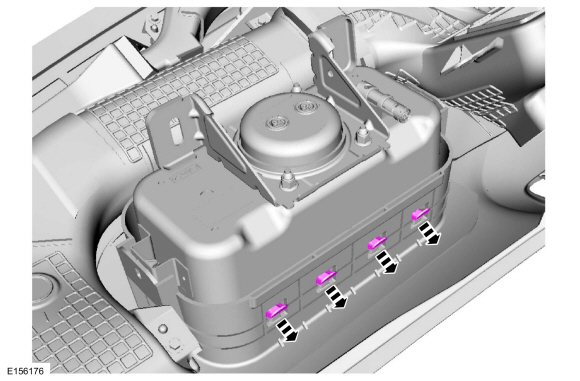

1. Вставьте фиксаторы подушки безопасности пассажира в желоб срабатывания.


1. Установите винты.
   Крутящий момент: 13 фунтов на дюйм (1,5 Нм)

1. Установите верхнюю часть панели приборов.
   См.: Верхняя часть приборной панели (501-12 Приборная панель и консоль) .


1. Если SRS был обесточен, повторно включите SRS.
   См.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20 Дополнительная удерживающая система) .
