Ford Fusion: Система подвески - Общая информация / Измерение дорожного просвета. Общие процедуры

Специальные инструменты) / Общее оборудование

Проверять

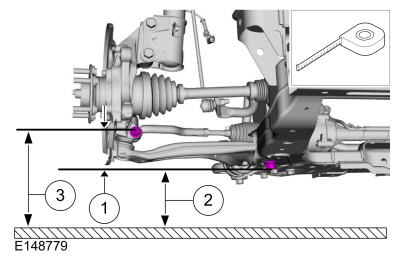

ПРИМЕЧАНИЕ: Измерение дорожного просвета — спереди

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной горизонтальной поверхности, а шины накачаны до нужного давления. Транспортное средство должен быть полный бак топлива.

1. 1. Высота посадки = 3-2

   2. Измерение 2

   3. Измерение 3
      Используйте общее оборудование: рейсмус

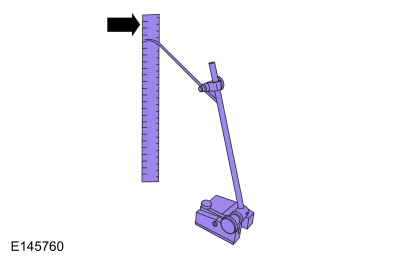

1. С плоскомером, расположенным на плоской, ровной поверхности. поверхность, запишите измерение положения рейсмуса (мерка 3).
   Используйте общее оборудование: рейсмус

1. Вычтите измерение 2 из измерения 3, чтобы получить передний дорожный просвет.


Проверять

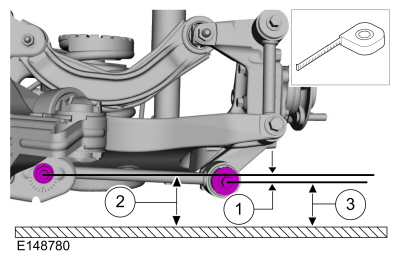

ПРИМЕЧАНИЕ: Измерение дорожного просвета — сзади

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль стоит на ровной горизонтальной поверхности, а шины накачаны до нужного давления. Транспортное средство должен быть полный бак топлива.

1. 1. Высота посадки = 2-3

   2. Измерение 2

   3. Измерение 3
      Используйте общее оборудование: рейсмус

1. Измерьте расстояние между ровной плоской поверхностью и внутренним болтом кулачка схождения (размер 2).


1. Измерьте расстояние между ровной поверхностью и центр внешнего болта схождения (мерка 3).


1. Вычтите измерение 3 из измерения 2, чтобы получить высоту заднего дорожного просвета.
