Ford Fusion: Охлаждение коробки передач — 6-ступенчатая автоматическая коробка передач — 6F35 / Охлаждение коробки передач — Расположение компонентов. Описание и работа
Руководство по обслуживанию Ford Fusion 2013–2020 гг.
/
Силовой агрегат
/
Автоматическая коробка передач
/
Охлаждение коробки передач — 6-ступенчатая автоматическая коробка передач — 6F35
/ Охлаждение коробки передач — расположение компонентов. Описание и работа

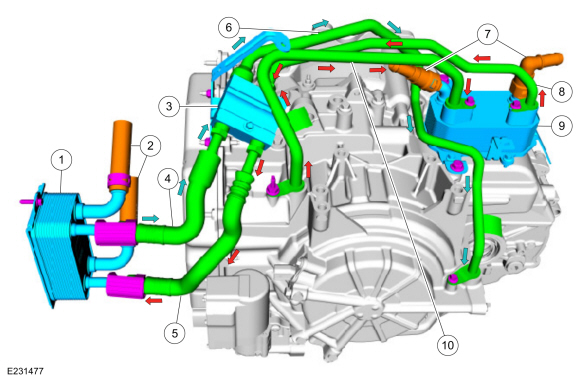

Охлаждение коробки передач — 1,5 л EcoBoost
| Элемент | Описание |
|---|---|
| 1 | Охладитель трансмиссионной жидкости |
| 2 | Шланги охлаждающей жидкости охладителя трансмиссионной жидкости |
| 3 | Перепускной клапан охладителя |
| 4 | Трубка перепускного клапана от охладителя трансмиссионной жидкости к охладителю |
| 5 | Перепускной клапан охладителя к трубке охладителя трансмиссионной жидкости |
| 6 | Перепускной клапан охладителя к трубе коробки передач |
| 7 | Быстроразъемные соединения подогревателя трансмиссионной жидкости охлаждающей жидкости |
| 8 | Трубка перепускного клапана от нагревателя к охладителю трансмиссионной жидкости |
| 9 | Подогреватель трансмиссионной жидкости |
| 10 | Трубка нагревателя трансмиссионной жидкости |

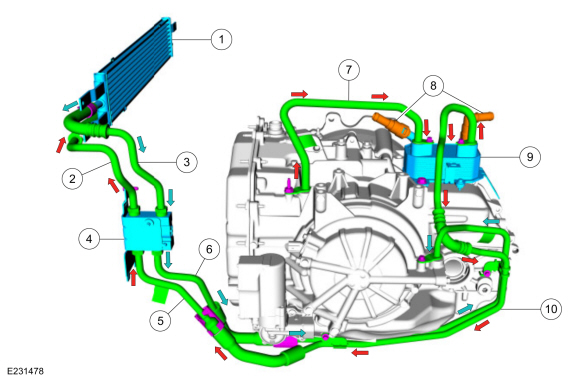

Охлаждение коробки передач — 2,0 л EcoBoost
| Элемент | Описание |
|---|---|
| 1 | Охладитель трансмиссионной жидкости |
| 2 | Перепускной клапан охладителя к трубке охладителя трансмиссионной жидкости |
| 3 | Трубка перепускного клапана от охладителя трансмиссионной жидкости к охладителю |
| 4 | Перепускной клапан охладителя |
| 5 | Трубка охладителя трансмиссионной жидкости в сборе к трубке перепускного клапана охладителя |
| 6 | Перепускной клапан охладителя к трубке охладителя трансмиссионной жидкости в сборе |
| 7 | Трубка нагревателя трансмиссионной жидкости |
| 8 | Быстроразъемные соединения подогревателя трансмиссионной жидкости охлаждающей жидкости |
| 9 | Подогреватель трансмиссионной жидкости |
| 10 | Трубка охладителя трансмиссионной жидкости в сборе |

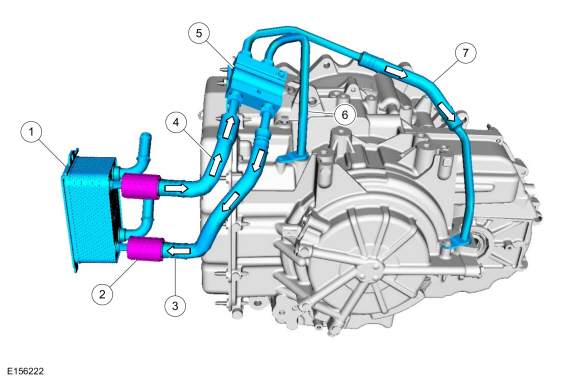

Охлаждение трансмиссии — 2,5 л
| Элемент | Описание |
|---|---|
| 1 | Охладитель трансмиссионной жидкости |
| 2 | Дополнительные защелки |
| 3 | Впускной патрубок охладителя трансмиссионной жидкости |
| 4 | Выходная трубка охладителя трансмиссионной жидкости |
| 5 | Перепускной клапан охладителя |
| 6 | Впускной патрубок жидкостного охладителя, установленного на трансмиссии |
| 7 | Выходная трубка жидкостного охладителя, установленного на трансмиссии |
Охлаждение трансмиссии - Обзор. Описание и работа
Охлаждение коробки передач — 1,5 л EcoBoost
Этот
Автомобиль оборудован внешним охладителем трансмиссионной жидкости.
Охладитель трансмиссионной жидкости представляет собой охладитель охлаждающей жидкости, работающий от масла.
установлен слева от радиатора...
