Ford Fusion: Охлаждение трансмиссии — 6-ступенчатая автоматическая трансмиссия — 6F35 / Подогреватель трансмиссионной жидкости. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. Снимите лоток аккумулятора.
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).

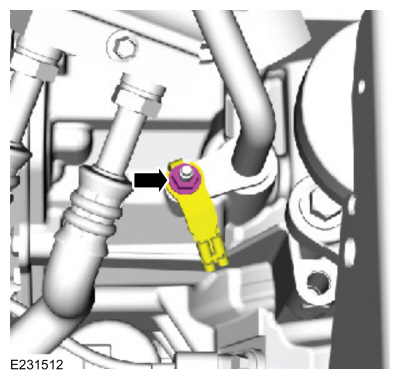

1. Снимите гайку и отсоедините клемму кабеля заземления. от трансмиссии к шпильке трубки обогревателя трансмиссионной жидкости.


1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

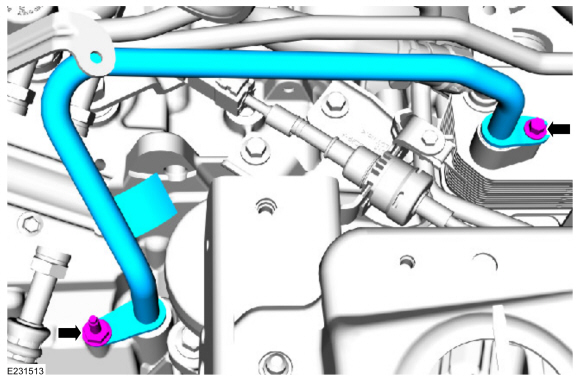

   Снимите болт, шпильку и трубку подогревателя трансмиссионной жидкости.


1. Осмотрите трансмиссию, чтобы убедиться, что трансмиссия уплотнение жидкостной трубки и опорное кольцо были удалены вместе с коробкой передач жидкостная трубка и не застряли в коробке передач. Если передача уплотнение трубки подачи жидкости или опорное кольцо застряли в коробке передач, снимите уплотнение и опорное кольцо.


1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

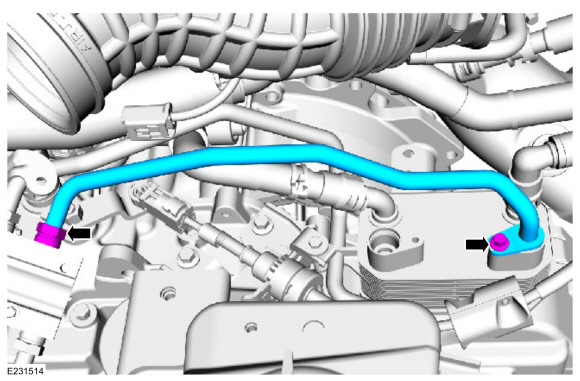

   Полностью ослабьте фитинг, снимите болт и снимите трубку перепускного клапана от нагревателя к охладителю трансмиссионной жидкости.


1. Осмотрите подогреватель трансмиссионной жидкости, чтобы убедиться, что уплотнения трубок трансмиссионной жидкости и опорные кольца были удалены вместе с трубки трансмиссионной жидкости и не застревают в трансмиссионной жидкости грелка. Если уплотнения трубки трансмиссионной жидкости или опорные кольца застряли в подогревателе трансмиссионной жидкости снимите уплотнения и опорные кольца.


1. ПРИМЕЧАНИЕ: Будьте готовы собрать вытекающую жидкость.

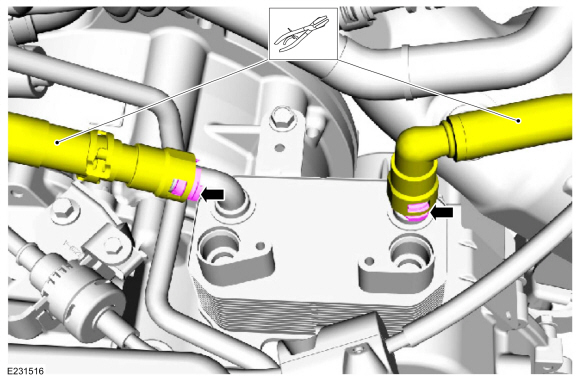

   Пережмите шланги охлаждающей жидкости и отсоедините шланг охлаждающей жидкости. быстроразъемные соединения от подогревателя трансмиссионной жидкости.
   Используйте общее оборудование: Хомут(ы) для шланга

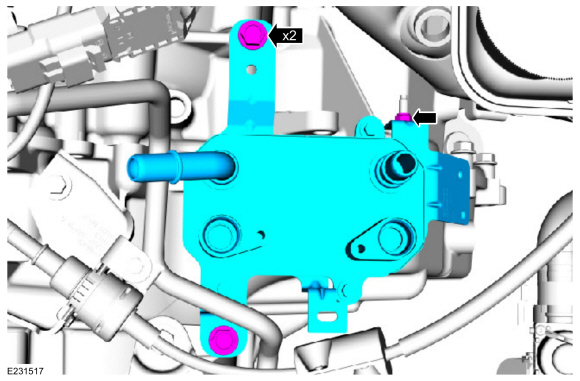

1. Снимите болты, гайку и подогреватель трансмиссионной жидкости.


Монтаж

1. Установите подогреватель трансмиссионной жидкости, гайку и болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Подсоедините быстроразъемные соединения шланга охлаждающей жидкости к нагревателю трансмиссионной жидкости и снимите хомуты.
   Используйте общее оборудование: Хомут(ы) для шланга

1.

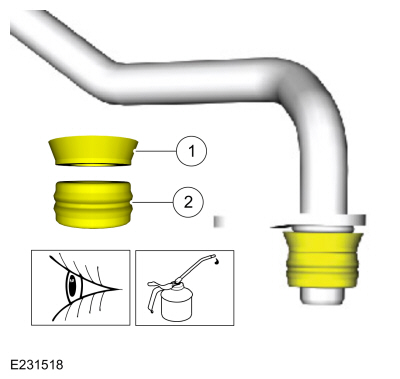

   Осмотрите перепускной канал от нагревателя к охладителю трансмиссионной жидкости. опорное кольцо и уплотнение трубки клапана на наличие повреждений и установите новые кольцо или уплотнение, если необходимо.

   1. Опорное кольцо (7J324)

   2. Уплотнение (7Д285)
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® LV. / XT-10-QLVC (WSS-M2C938-A) (МЕРКОН® ЛВ, )

1.
   Установите трубку перепускного клапана от нагревателя к охладителю трансмиссионной жидкости, затяните фитинг и установите болт.

   1. Крутящий момент: 16 фунт-футов (22 Нм)
   2. Крутящий момент: 80 фунтов на дюйм (9 Нм)

1.

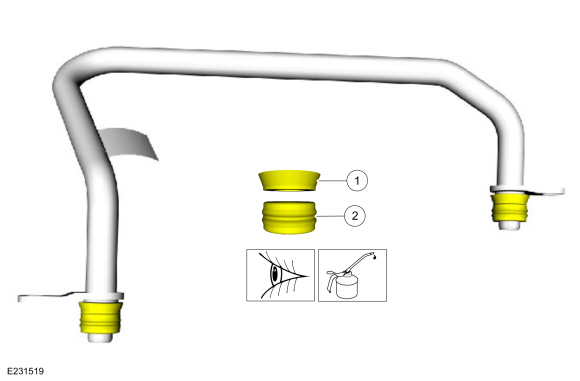

   Осмотрите подогреватель жидкости от коробки передач к коробке передач. опорные кольца и уплотнения труб на наличие повреждений и установите новые опорные кольца или уплотнения при необходимости.

   1. Опорное кольцо (7J324)

   2. Уплотнение (7Д285)
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® LV. / XT-10-QLVC (WSS-M2C938-A) (МЕРКОН® ЛВ, )

1. Установите трубку подогревателя трансмиссионной жидкости, шпильку и болт.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Подсоедините клемму заземляющего кабеля от шпильку трубки подогревателя трансмиссионной жидкости и установите орех.
   Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Установите лоток батареи.
   См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).


1. Проверьте уровень трансмиссионной жидкости и при необходимости отрегулируйте.
   См.: Проверка уровня трансмиссионной жидкости (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Общие процедуры).


1. Проверьте уровень охлаждающей жидкости двигателя и при необходимости отрегулируйте.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03B Охлаждение двигателя — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Общие процедуры).
   См.: Слив из системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя — 2,5 л Duratec (125 кВт/170 л.с.), Общие процедуры).
