GMC Terrain: электрическая система / блок предохранителей в моторном отсеке

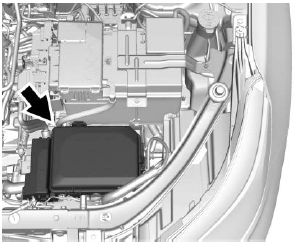

Чтобы снять крышку блока предохранителей, сожмите зажимы на крышке и поднимите его прямо вверх. См. Двигатель Обзор отсека.

Осторожность

Проливание жидкости на любые электрические Компонент на автомобиле может повредить его. Всегда держите чехлы на любые электрические компонент.

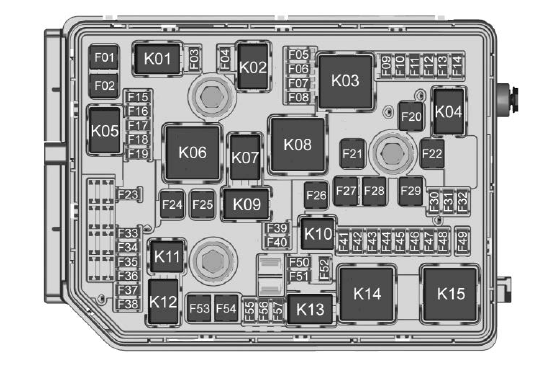

Автомобиль может быть не оборудован со всеми предохранителями, реле и т. показаны особенности.

Предохранители        Использование F01      Стартер 1

F02      Стартер 2

F03      Лямбда-зонд 1

F04      Управление двигателем модуль

F05      Датчик FlexFuel

F06      Управление коробкой передач модуль

F07      –

F08      Управление двигателем модуль

F09      Кондиционер схватить

F10      Вентиляционное отверстие адсорбера соленоид

F11      Топливная система

F12      Передние сиденья с подогревом

F13      Доп.насос

F14      –

F15      Лямбда-зонд 2

F16      Катушки зажигания

F17      Управление двигателем модуль

F18      Селективный каталитический редукторный модуль (только дизель)

F19      Датчик сажи NOx (только дизель)

F20      DC преобразователь постоянного тока 2

F21      Переключение передач

F22      Насос антиблокировочной системы тормозов

F23      Передний/задний насос омывателя

F24      –

F25     Подогреватель дизельного топлива (только дизель)

F26      –

F27      Антиблокировочная система тормозов клапаны

F28      LD прицеп

F29      Заднее стекло антизапотеватель

F30      Обогрев зеркал

F31      –

F32      Переменные функции

F33      –

F34      Звуковой сигнал

F35      –

F36      Правый дальний свет налобный фонарь

F37      Левый дальний свет налобный фонарь

F38      Автоматическая фара выравнивание

F39      Противотуманные фары

F40      –

F41      Дальность передачи модуль контроля

F42      Фара с электроприводом

F43      –

F44      Внутренний вид сзади зеркало

F45      Со стороны пассажира вентилируемое сиденье

F46      Со стороны водителя вентилируемое сиденье

F47      Блокировка рулевой колонки сборка

F48       Задний стеклоочиститель

F49      –

F50      Рулевое управление с подогревом колесо

F51      Правильное дневное время ходовая лампа

F52      Модуль управления двигателем/управление коробкой передач

F53      –

F54      –

F55      Скорость переднего стеклоочистителя/управление

F56      –

F57      Левое дневное время ходовая лампа

Реле     Использование

K01      Электромагнит стартера

K02      Кондиционер контроль

K03      Управление двигателем модуль

K04      Управление передним стеклоочистителем

K05      Шестерня стартера

K06      Топливо обогреватель (только дизель)

K07      –

K08      –

K09      Скорость переднего стеклоочистителя

К10      –

К11      –

K12      Дальний свет фары

K13      Фары/дневное время ходовые огни

K14      Работа/пуск

K15      Заднее стекло антизапотеватель

*K16     Звуковой сигнал

*K17     Селективный каталитический снижение

*K18     Противотуманные фары

*K19     Насос охлаждающей жидкости

*K20     –

*K21     Насос заднего омывателя

*K22     Насос переднего омывателя

*K23    Управление задним стеклоочистителем

* Реле платы необслуживаемые.
